如何正确选择ARM核心板的存储类型

最新推荐文章于 2024-07-25 14:42:36 发布
原创 最新推荐文章于 2024-07-25 14:42:36 发布 · 2.1k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#arm #嵌入式硬件

本文详细讲解了ARM核心板中Nandflash和eMMC的区别，强调了选择合适存储类型的重要性，特别是针对不同性能需求和数据安全的考虑。推荐EMMC，尤其是内置MLC或SLC NAND的方案，并提供了具体实例和专业建议。

随着嵌入式行业的快速发展，ARM核心板、ARM工控板得到越来越广泛的应用。ARM核心板将主控制器（MPU）、内存、存储、电源管理等关键器件打包成的一个最小系统，完善的操作系统及驱动可以极大缩短项目开发周期。随着核心板产品使用，越来越多的用户发现文件系统的重要性，因为一旦文件系统崩溃，将给系统带来严重灾难-数据丢失！那么如何避免问题的出现呢呢?本文将简单阐述如何正确选择合适的存储类型。

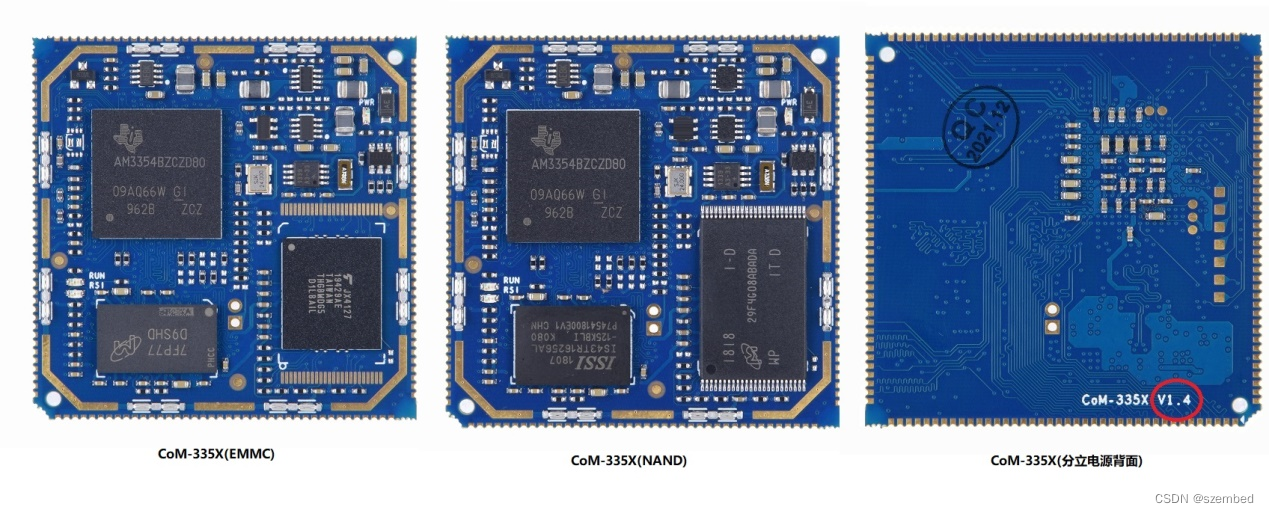

 图 1-CoM-335X核心模块

当前ARM核心板所用到的存储（电子硬盘）大体分为两类：Nand flash和eMMC。Nand flash存储器是flash存储器的一种，使用复杂的I/O口来串行地存取数据，各个产品或厂商的方法可能各不相同 ，一般是8个引脚用来传送控制、地址和数据信息。
