数字IC秋招手撕代码（八）找序列中的第一个1—升级篇

---

题目

用verilog实现，不断寻找序列中的第一个1，并输出其index，当寻找完毕后输出结束信号。（LSB为例）

分析

• 数字IC秋招手撕代码（七）找序列中的第一个1
    在之前手撕代码专题的内容中已经分析过如何利用二分法，快速地找到数组或者序列中的第一个‘1’。
    在本文中，将在此基础上设计一个，能够检测数组中多个‘1’的索引，并在检测结束后，触发done信号。
    此外，还针对本文设计进行仿真与综合，希望给有类似需求的朋友们更多的参考。

代码

module find_one(

clk,
rst_n,

din_vld,
din,

idx,
idx_vld,
idx_rdy,

done
);

parameter                   DATA_WIDTH      =       8;
localparam                  IDX_LEN         =       log2(DATA_WIDTH);

input                       clk;
input                       rst_n;

input                       din_vld;
input   [DATA_WIDTH-1:0]    din;

output  [IDX_LEN-1:0]       idx;
output                      idx_vld;
input                       idx_rdy;

output                      done;


reg     [DATA_WIDTH-1:0]    data;


wire    [3:0]               tmp0;
wire    [1:0]               tmp1;

wire    [IDX_LEN-1:0]       idx_tmp;
reg     [IDX_LEN-1:0]       idx;

reg                         din_vld_dly;
reg                         idx_vld;

reg                         done;
wire                        done_tmp;
reg                         cal_flag;       //0 indicate not run, 1indicate already run

reg                         idx_rdy_dly;
//===========================================

always @(posedge clk or negedge rst_n)begin
    if(!rst_n)
        data[DATA_WIDTH-1:0] <= {(DATA_WIDTH){1'b0}};
    else if(din_vld)
        data[DATA_WIDTH-1:0] <= din[DATA_WIDTH-1:0];
    else if(idx_rdy & idx_vld)
        data[DATA_WIDTH-1:0] <= data[DATA_WIDTH-1:0] ^ {{(DATA_WIDTH-1){1'b0}},1'b1} << idx[IDX_LEN-1:0];
end


assign idx_tmp[2] = ~(|data[3:0]);
assign tmp0 = idx_tmp[2] ? data[7:4] : data[3:0];

assign idx_tmp[1] = ~(|tmp3[1:0]);
assign tmp1 = idx_tmp[1] ? tmp0[3:2] : tmp0[1:0];

assign idx_tmp[0] = ~tmp1[0];


always @(posedge clk or negedge rst_n)begin
    if(!rst_n)
        cal_flag <= 1'b0;
    else if(done_tmp)
        cal_flag <= 1'b0;
    else if(din_vld)
        cal_flag <= 1'b1;
end


assign done_tmp = cal_flag & (~(|data[DATA_WIDTH-1:0]));

always @(posedge clk or negedge rst_n)begin
    if(!rst_n)
        done <= 1'b0;
    else
        done <= done_tmp;
end

always @(posedge clk or negedge rst_n)begin
    if(!rst_n)
        din_vld_dly <= 1'b0;
    else
        din_vld_dly <= din_vld;
end

always @(posedge clk or negedge rst_n)begin
    if(!rst_n)
        idx_rdy_dly <= 1'b0;
    else
        idx_rdy_dly <= idx_rdy;
end


always @(posedge clk or negedge rst_n)begin
    if(!rst_n)
        idx_vld <= 1'b0;
    else if(done_tmp | idx_rdy)
        idx_vld <= 1'b0;
    else if(din_vld_dly | (idx_rdy_dly & !done))
        idx_vld <= 1'b1;
end

always @(posedge clk or negedge rst_n)begin
    if(!rst_n)
        idx[IDX_LEN-1:0] <= {(IDX_LEN){1'b0}};
    else
        idx[IDX_LEN-1:0] <= idx_tmp[IDX_LEN-1:0];
end

endmodule

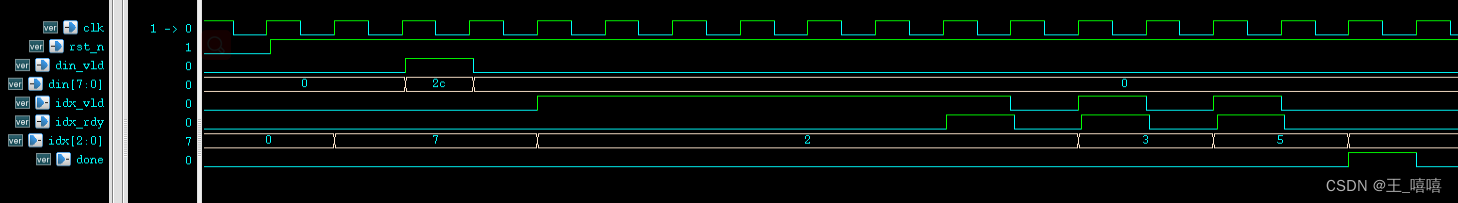

  对上述代码进行仿真，输入0x2c，在索引为2、3、5存在‘1’，仿真波形与理论一致。

• 为了方便上层模块的使用，使用握手信号（valid，ready）来处理何时进行下一次检测；
• 输入信号有效采用脉冲信号来触发模块内部寄存器的采样；
• 为了使output有更优timing，对idx，done信号都采用DFF输出。

综合结果

  为了得知设计可以处理多大数组的序列，本文在TSMC12nm工艺下对设计进行了综合。
  时序约束设置了：

• 主频500MHz；
• input/output delay 0.9ns
• clock uncertainty 0.43ns

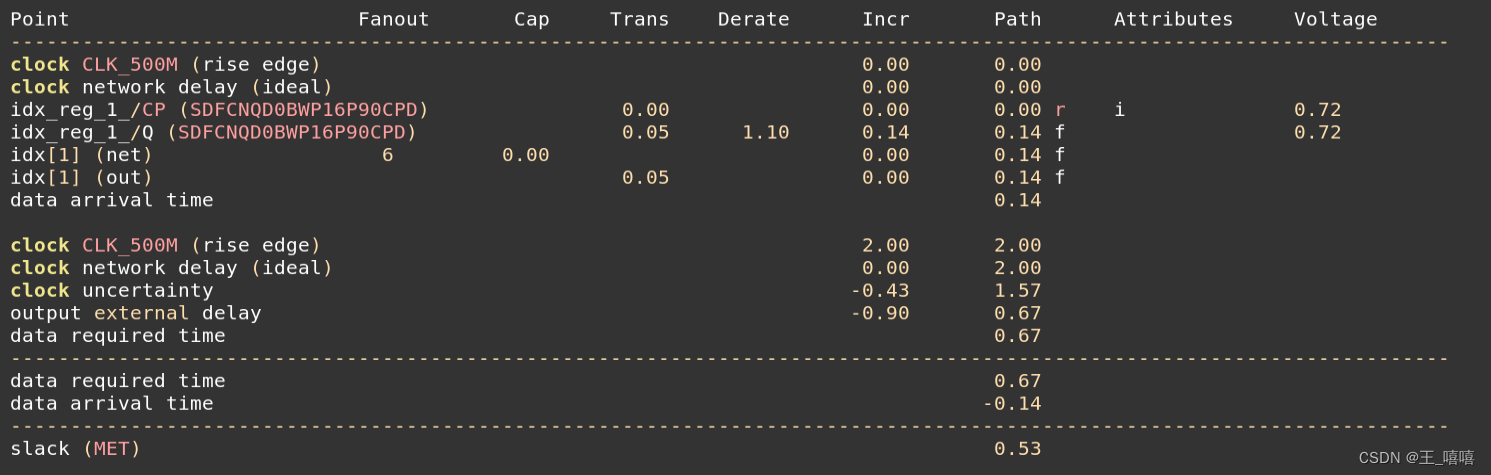

首先对位宽为8-bits的情况进行综合，可以看出模块关键路径的裕量还有0.55ns。

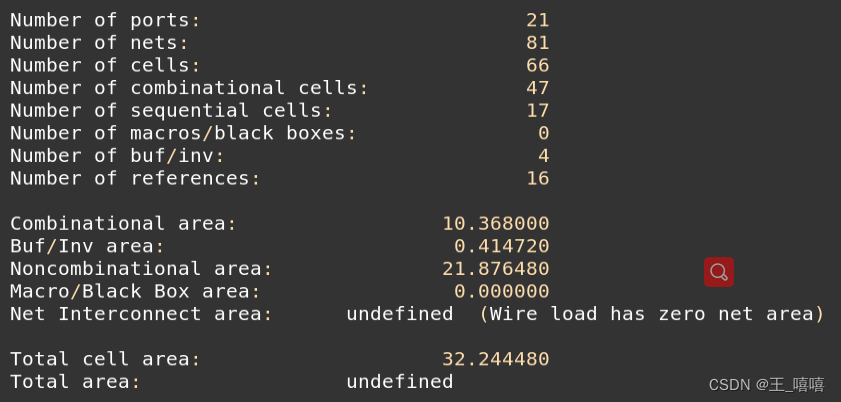

面积为32.24um^2，转换为gata是56个门

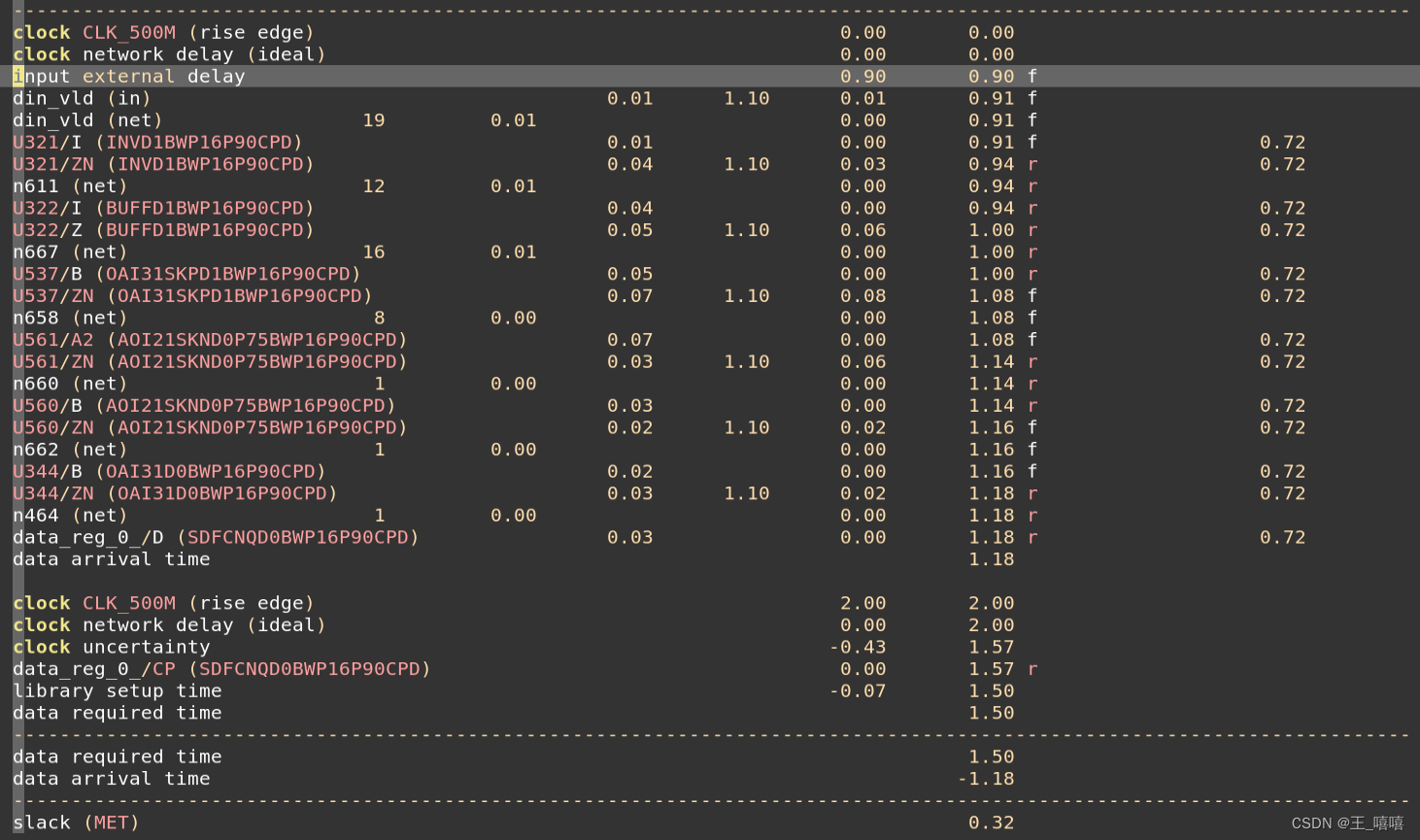

然后对位宽为64-bits的情况进行综合，模块关键路径的裕量还有0.32ns。

面积为158.83um^2，转换为gata是288个门。

• 本文所设计的带有握手信号的找1模块，在64-bits位宽以下的情况，能满足500MHz的应用，且仍有15%的裕量。

---
