液晶显示模组短路修复及相关激光电视液晶屏线路修复方法

一、引言

液晶显示模组是各类显示设备的核心部件，其内部线路密集且结构精密，短路故障的发生会直接影响显示效果，甚至导致设备损坏。而激光电视液晶屏作为高端显示设备的关键组成，其线路修复对技术精度要求更高。深入研究液晶显示模组短路修复及激光电视液晶屏线路修复方法，对保障显示设备性能、延长使用寿命具有重要意义。

二、液晶显示模组短路成因及影响

2.1 短路成因

液晶显示模组短路主要源于生产与使用过程中的多种因素。生产阶段，光刻工艺偏差可能导致金属布线残留，形成线路间的导电连接；封装过程中引入的金属碎屑、粉尘等污染物，若附着在线路绝缘层表面，也会引发短路。使用过程中，环境湿度超标会使线路绝缘层受潮老化，绝缘性能下降，进而造成线路间导通；外力撞击或挤压则可能导致绝缘层破损，使相邻线路直接接触形成短路。

2.2 短路影响

短路会破坏模组内部的信号传输秩序，导致驱动芯片过载，引发显示画面出现异常亮斑、条纹等现象。严重时，短路产生的大电流会烧毁驱动电路，使模组完全丧失显示功能，大幅增加设备的维修成本。

三、液晶显示模组短路修复方法

3.1 短路点定位

修复前需借助专业设备精准定位短路点。利用红外热成像仪检测模组工作时的温度分布，短路点因电流集中会呈现局部高温，以此初步锁定范围；再通过高倍显微镜观察该区域，结合欧姆表测量线路间电阻，最终确定短路的具体位置及涉及的线路。

3.2 物理清除修复

对于由金属碎屑、粉尘等污染物引起的短路，可采用物理清除法。使用超细纤维棉签蘸取专用清洁剂，在显微镜辅助下轻轻擦拭短路点，去除污染物，恢复线路间的绝缘性。操作时需注意力度，避免损伤线路和绝缘层。

3.3 激光烧蚀修复

针对线路绝缘层破损或金属残留导致的短路，激光烧蚀技术更为适用。通过调整激光的波长、能量密度和光斑直径，使激光精准聚焦于短路点，利用高温将短路处的导电物质气化清除，同时不损伤周边正常线路。修复后，需在烧蚀区域覆盖一层绝缘胶，增强线路的绝缘保护。

四、激光电视液晶屏线路修复方法

4.1 线路特性及修复难点

激光电视液晶屏线路具有线径细微、布线密集的特点，其短路、断路等故障修复对精度要求极高。线路多采用多层立体结构，短路可能发生在层间或同层相邻线路，断路则可能因线路氧化、腐蚀或外力损伤导致，修复时需避免对其他线路和液晶层造成二次破坏。

4.2 短路修复

对于同层线路短路，采用超短脉冲激光进行烧蚀，其脉冲宽度窄、热影响区小，可精准清除短路点的导电物质，恢复线路绝缘。层间短路则需先通过超声扫描确定短路位置，再用激光在绝缘层上精准打孔，清除层间导电连接后，填充绝缘材料密封孔洞。

4.3 断路修复

针对细微线路断路，激光焊接技术是首选。利用激光聚焦产生的高温，将断路两端的金属线路熔化并连接，形成牢固的导电通路。对于多层线路中的断路，结合激光打孔技术，在断路层间制作导电通道，填充高导电性材料，实现层间线路的导通修复。

五、修复质量保障措施

修复前需通过高精度检测设备全面评估故障情况，包括短路点位置、线路材质及周边结构，制定个性化修复方案。修复过程中，实时监测激光参数、操作精度等指标，确保修复动作精准可控。修复后，进行电性能测试（如绝缘电阻、导通性检测）和显示效果验证，确保线路性能恢复正常，显示画面无异常。

显示面板激光修复设备：精密修复解决方案

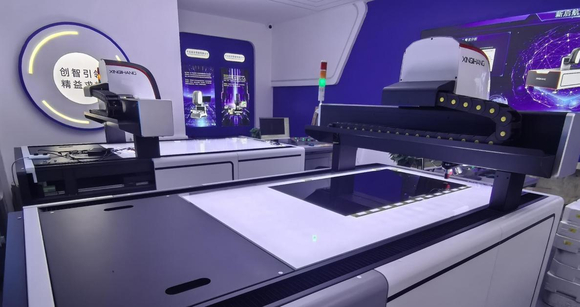

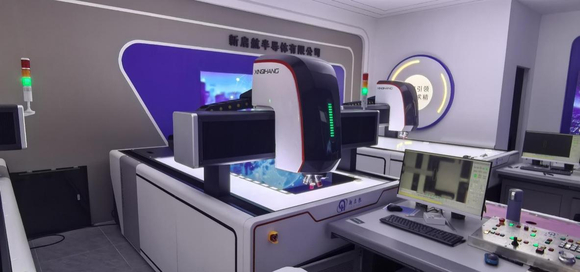

新启航水冷激光修复设备搭载NW激光器，整合精密光学系统、镭射加工/观测专用显微镜及光学物镜，构建起高精度修复核心架构。设备采用X/Y轴自动精细调节、Z轴半自动智能调节模式，搭配大理石精密光学基础载物平台，以卓越的稳定性和操控性，实现对工件特定材质层短路缺陷的精准修补，展现出强大且专业的镭射修复能力。

一、多元适配的应用场景

本设备专为TFT-LCD系列液晶面板修复设计，可覆盖15.6寸至120寸全尺寸范围，精准攻克LCD面板常见不良现象。无论是恼人的亮点、暗点，还是复杂的断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线及横网等缺陷，都能通过先进的镭射修复技术快速处理，为液晶面板品质提升提供可靠保障。

二、智能协同的先进控制系统

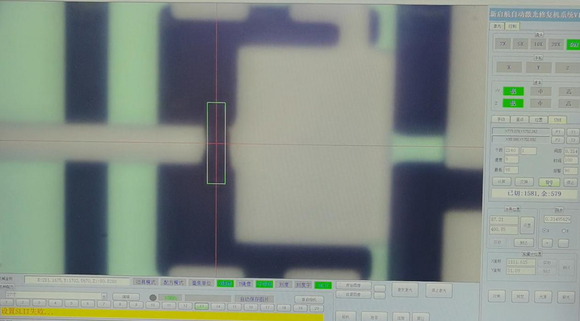

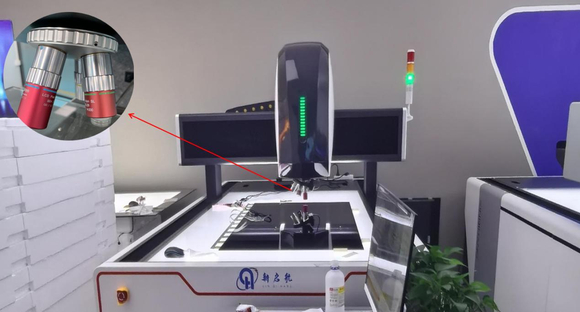

设备采用前沿多线程技术、COM技术，深度融合运动算法与图像视觉算法，实现电机驱动系统、激光控制系统、图像识别系统的高效联动。凭借微米级精准控制能力，可快速、准确锁定产品缺陷点。此外，设备提供全自动四孔鼻轮调焦功能，并支持选配四孔电动鼻轮，满足多样化使用需求。同时，简洁直观的操作界面设计，大幅降低操作人员的学习成本与使用门槛。

三、灵活高效的高兼容性软件系统

针对不同型号激光控制器通讯协议的差异，本设备软件系统进行深度优化。通过将多种激光器通讯协议集成于同一软件，操作人员仅需通过简单的软件选项，即可激活当前使用的激光器。这种设计使激光器对操作者完全透明，让操作人员专注于工艺与功能实现，无需关注激光器具体型号差异，显著提升工作效率与便捷性。
