一、引言
液晶驱动线路是连接驱动芯片与液晶面板像素单元的关键枢纽,负责传输控制信号与数据信号,直接决定液晶屏的显示精度与稳定性。在液晶屏生产、使用过程中,驱动线路故障易导致显示异常,因此研究其结构特性及修复方法,对提升液晶屏可靠性具有重要实用价值。
二、液晶驱动线路的组成与工作原理
2.1 组成结构
液晶驱动线路主要包括栅极驱动线路、源极驱动线路及公共电极线路。栅极驱动线路负责逐行传输扫描信号,控制对应行像素的开启与关闭;源极驱动线路向像素单元输入数据电压,调节液晶分子偏转角度;公共电极线路提供基准电压,与像素电极形成电场,确保显示稳定性。三者通过多层布线结构在面板内部交织,形成精密的信号传输网络。
2.2 工作原理
驱动线路的工作遵循 “扫描 - 数据” 协同机制。栅极驱动线路按时序输出扫描信号,使对应行的薄膜晶体管(TFT)导通;同步地,源极驱动线路将图像数据转换为电压信号,通过导通的 TFT 输入像素电极;像素电极与公共电极形成的电场驱动液晶分子偏转,实现光的调制与图像显示。线路传输的信号精度(如电压幅度、时序同步性)直接影响显示画面的清晰度与色彩准确性。
三、液晶驱动线路常见故障及影响
3.1 线路断路
生产过程中的刻蚀偏差、使用中的外力拉扯或腐蚀,会导致驱动线路断路。栅极线路断路会使对应行像素失去控制信号,形成横向黑屏带;源极线路断路则造成列方向像素数据缺失,出现纵向色条,严重破坏画面完整性。
3.2 线路短路
金属残渣污染、绝缘层破损等因素易引发线路短路。栅极与源极线路短路会导致 TFT 误导通,对应区域出现异常亮斑;公共电极与驱动线路短路会干扰电场分布,造成局部色彩失真、对比度下降。
3.3 信号衰减
线路过长、氧化或接触电阻增大,会导致信号传输衰减。表现为边缘区域像素亮度不足、色彩偏差,动态画面出现拖影,影响显示的一致性与响应速度。
四、液晶屏线路修复方法
4.1 断路修复
针对不同线宽采用差异化方案:宽线径线路可通过导电银浆修复,清洁断点后涂抹银浆并固化,恢复导通;微细线径的栅极 / 源极线路则需激光焊接,利用聚焦激光束熔化断点金属,形成牢固焊点,确保信号低损耗传输。对多层布线中的隐蔽断路,可结合红外热成像定位后,采用激光打孔填充导电材料实现层间连接。
4.2 短路修复
激光烧蚀是主流技术,通过调节激光波长与能量密度,精准清除短路点的导电物质(如金属颗粒、氧化层),恢复线路间绝缘。对密集布线区域,采用超短脉冲激光,减少热影响区,避免损伤周边线路。修复后需用绝缘涂层覆盖,防止二次短路。
4.3 信号增强修复
线路氧化导致的电阻增大,可采用化学镀铜技术,在线路表面沉积薄层铜膜,降低传输电阻;接触不良引发的信号衰减,通过超声波清洗接口后,重新压合柔性线路板(FPC),确保连接可靠。对长距离线路信号衰减,可在驱动芯片端增加信号放大模块,补偿传输损耗。
五、修复质量控制
修复前需通过显微镜与电性能测试仪精准定位故障,明确线路材质与布线结构,选择适配的修复工艺;修复中实时监测参数(如激光能量、银浆固化温度),避免过度操作;修复后通过信号完整性测试(如眼图分析)验证传输质量,结合显示效果检测确认画面恢复情况,确保修复后的线路性能达到设计标准。
显示面板激光修复设备:精密修复解决方案

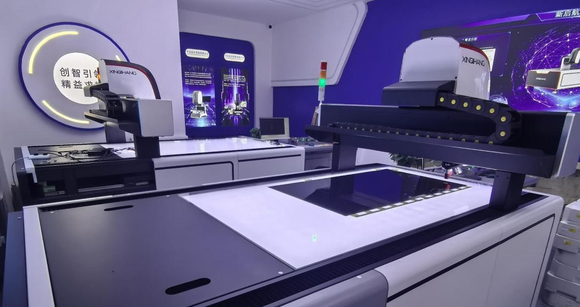

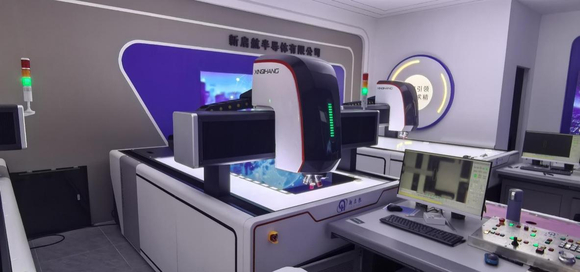

新启航水冷激光修复设备搭载NW激光器,整合精密光学系统、镭射加工/观测专用显微镜及光学物镜,构建起高精度修复核心架构。设备采用X/Y轴自动精细调节、Z轴半自动智能调节模式,搭配大理石精密光学基础载物平台,以卓越的稳定性和操控性,实现对工件特定材质层短路缺陷的精准修补,展现出强大且专业的镭射修复能力。
一、多元适配的应用场景
本设备专为TFT-LCD系列液晶面板修复设计,可覆盖15.6寸至120寸全尺寸范围,精准攻克LCD面板常见不良现象。无论是恼人的亮点、暗点,还是复杂的断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线及横网等缺陷,都能通过先进的镭射修复技术快速处理,为液晶面板品质提升提供可靠保障。
二、智能协同的先进控制系统

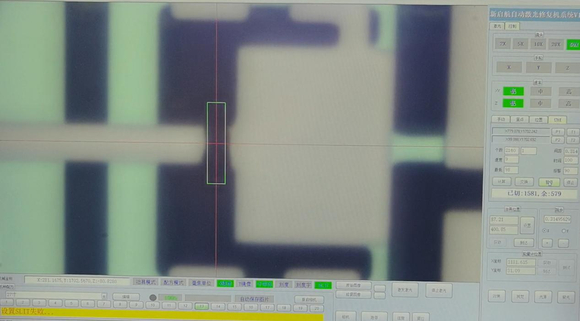

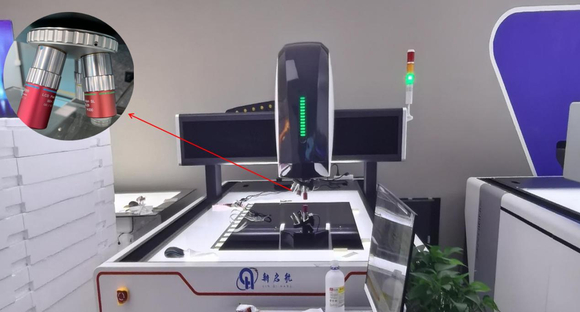

设备采用前沿多线程技术、COM技术,深度融合运动算法与图像视觉算法,实现电机驱动系统、激光控制系统、图像识别系统的高效联动。凭借微米级精准控制能力,可快速、准确锁定产品缺陷点。此外,设备提供全自动四孔鼻轮调焦功能,并支持选配四孔电动鼻轮,满足多样化使用需求。同时,简洁直观的操作界面设计,大幅降低操作人员的学习成本与使用门槛。
三、灵活高效的高兼容性软件系统
针对不同型号激光控制器通讯协议的差异,本设备软件系统进行深度优化。通过将多种激光器通讯协议集成于同一软件,操作人员仅需通过简单的软件选项,即可激活当前使用的激光器。这种设计使激光器对操作者完全透明,让操作人员专注于工艺与功能实现,无需关注激光器具体型号差异,显著提升工作效率与便捷性。
