怎么把workspace的数据导入到simulink进行FFT分析?

怎么把数据导入到simulink在这篇博客已经阐述了,那么如何把数据导入到simulink还能进行FFT分析呢?

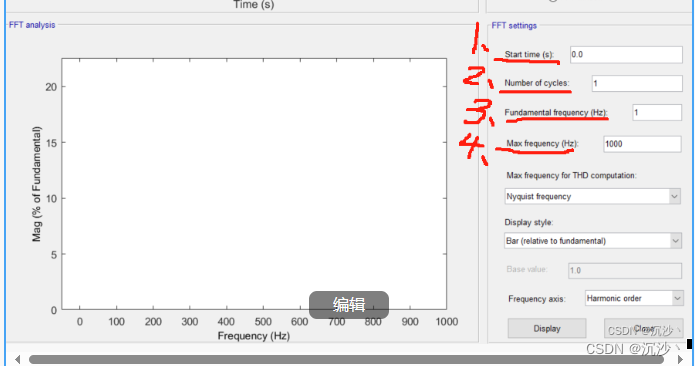

首先我们看simulink的FFT分析界面,(前置步骤:导入powergui模块,双击powergui模块,Tool选项卡,选择FFT Analysis。示波器选择将数据保存,并且按需求命名。)

  • 1:设置所需分析数据区段的开始时间;
  • 2:设置所需分析数据的周期;
  • 3:设置基波频率;
  • 4:设置最大分析频率;

输入信号:

Fs = 10000; % 假设采样频率为 1000 Hz
T = 1/Fs;             % Sampling period
L =10000; % 数据点数

t = (0:L-1)*T;        % Time vector
S = sin(2*pi*50*t) + 1.2*sin(2*pi*100*t)+ 0.3*sin(2*pi*200*t);

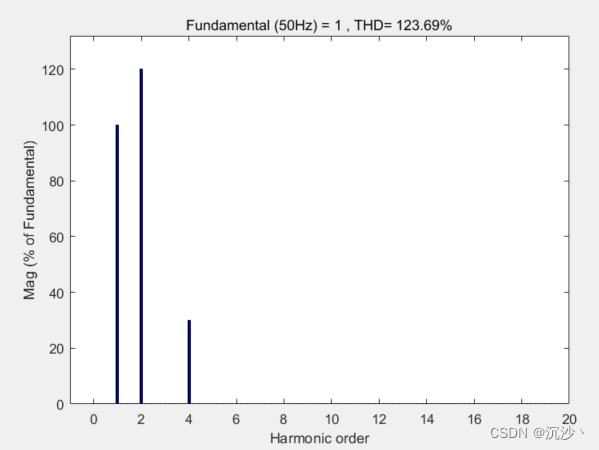

基波频率为50Hz,谐波分量为2倍频和4倍频,FFT分析结果如下所示;

### 多采样率信号处理在Simulink中的实现 在Simulink环境中,多采样率信号处理是一项常见需求,尤其是在涉及不同速率的子系统集成时。为了有效管理和同步这些不同的采样率,Simulink提供了多种工具和技术。 #### 使用Rate Transition模块 当连接具有不同采样时间的模块时,`Rate Transition`模块用于确保数据的一致性和准确性[^1]。该模块自动调整输入信号的时间步长以匹配目标系统的期望更新频率。这有助于防止因采样不一致引起的数据丢失或重复现象。 ```matlab % 创建一个新的Simulink模型 new_system('MultiSampleRateModel'); % 添加 Rate Transition 模块 add_block('simulink/Sources/Step', 'MultiSampleRateModel/Step'); add_block('simulink/Signal Routing/Rate Transition', ... 'MultiSampleRateModel/RateTransition'); ``` #### 设置适当的Solver选项 对于包含混合采样率的设计来说,选择合适的求解器至关重要。推荐采用变步长(Variable-step)求解器来适应快速变化的部分以及较慢动态部分的需求。此外,在配置参数对话框下的“Solver”标签页里设置最大和最小步长限制也非常重要[^2]。 #### 利用触发子系统Triggered Subsystems 如果某些操作仅需响应特定事件发生而非固定周期,则可考虑构建由外部条件激活的触发型子系统。这种方式允许内部逻辑按照独立于全局仿真循环的方式运行,从而简化了复杂异步行为建模过程[^3]。
