所需元件
可插入面包板的按钮1个
220Ω电阻1个
10kΩ电阻1个
3mm或5mm LED 1个
面包板1块
Arduino Uno开发板1块
面包板连接线数条

使用外接电阻
将5V接到按钮，按钮的另一端串联1个10kΩ电阻再接地，这样的接法被称为下拉电阻(pull-down resistor)。若测量电阻及按钮间的电压，当按钮未按下时电路未接通，测量到低电位；当按钮按下时测量到高电位。当按钮被按下时，点亮LED；反之则熄灭。

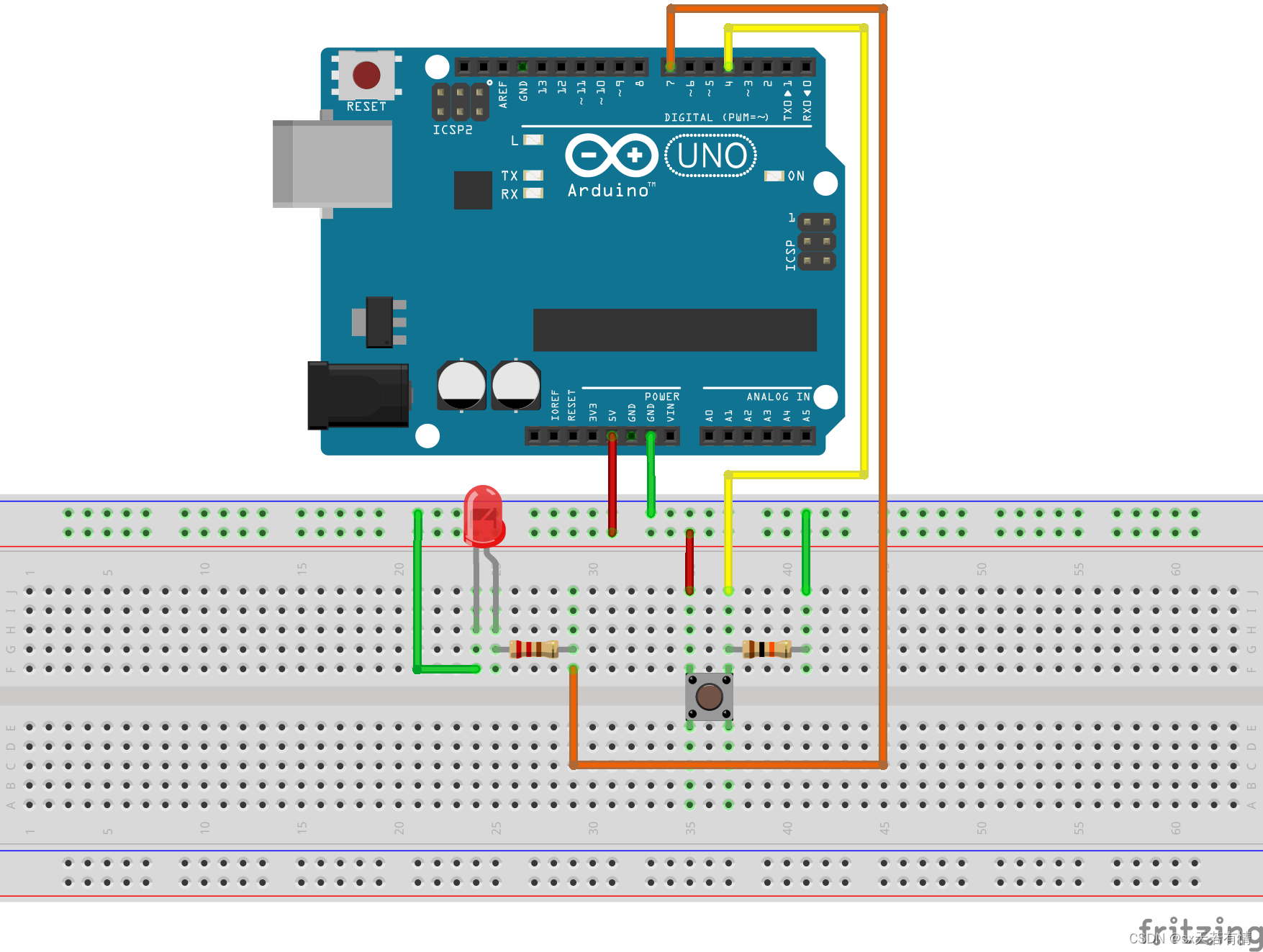

线路图

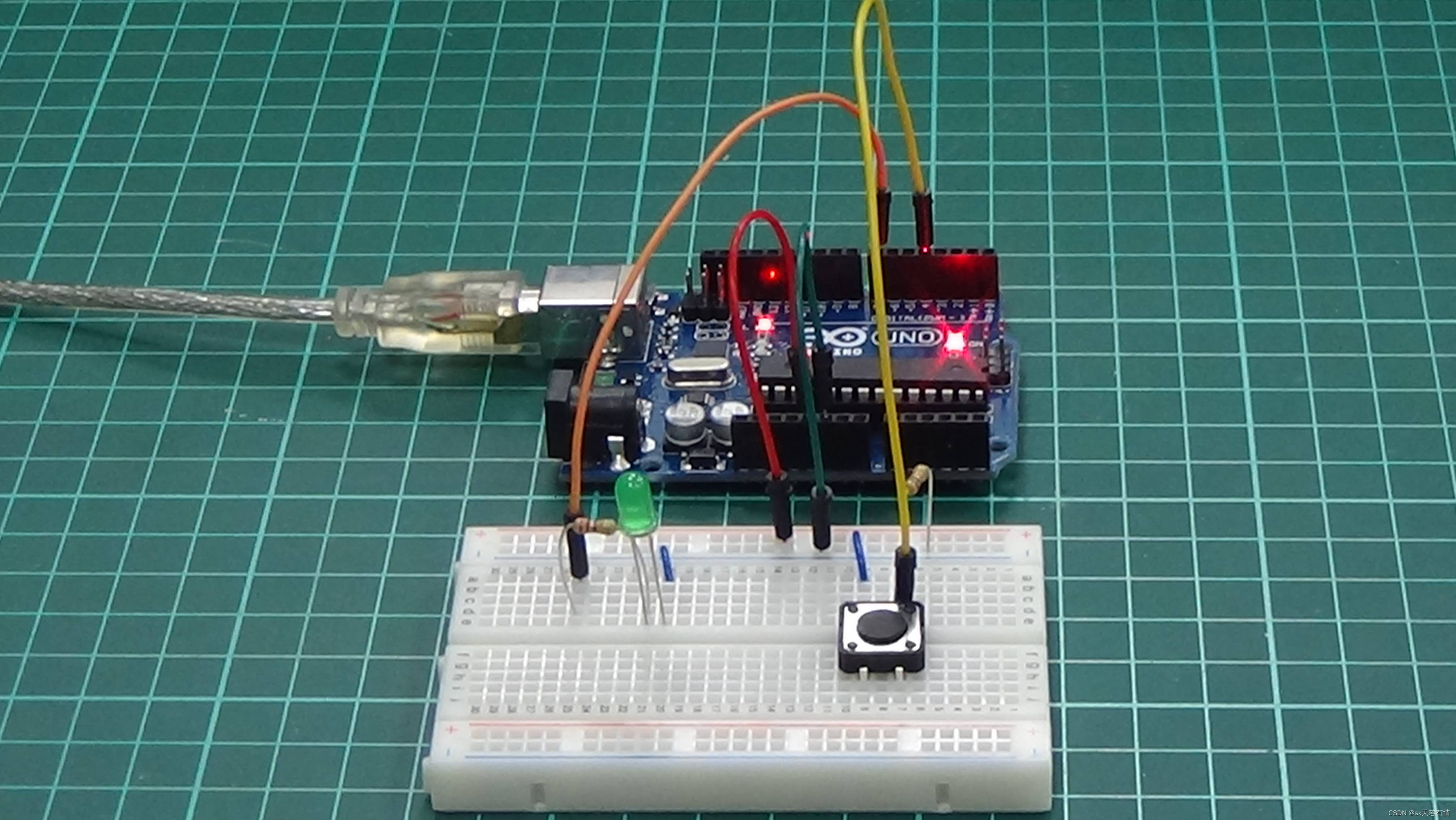

实际的装置照片

程式码如下：


#define LEDPIN 7
#define BUTTONPIN 4
#define BAUDRATE 9600
int state;

void setup() {
    pinMode(LEDPIN, OUTPUT);
    pinMode(BUTTONPIN, INPUT);
    Serial.begin(BAUDRATE);
}

void loop() {
    state = digitalRead(BUTTONPIN);
    if (state == HIGH) {
        digitalWrite(LEDPIN, HIGH);
