作者：宋崇振刘鑫

背景

HTTPS协议已经应用非常广泛，在实际项目中，有的业务系统部署在云平台中，为了满足信息系统安全等级保护标准或云平台基于安全的统一考量，会要求GIS平台也使用HTTPS协议，对外提供专业的GIS服务。关于超图云GIS应用服务器SuperMap iServer配置HTTPS协议，以及Nginx代理SuperMap iServer的HTTP服务，并转发成HTTPS协议服务，超图产品帮助文档和优快云博客中分别做了介绍，本文不赘述。

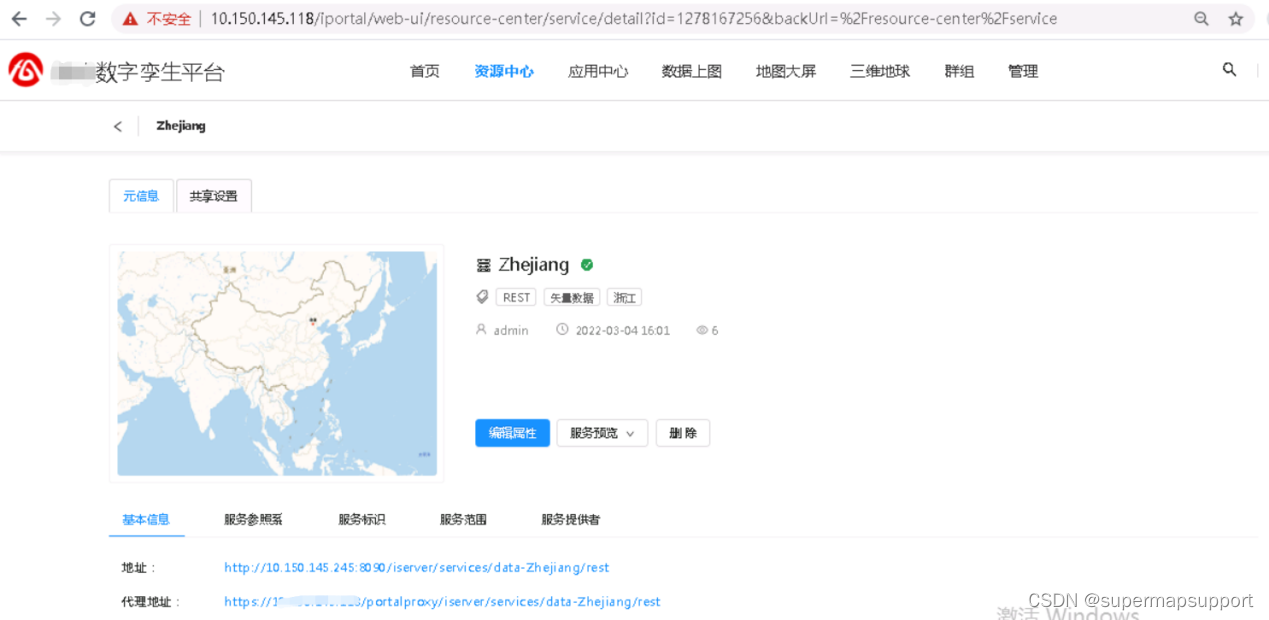

对于共享平台、行业GIS平台项目，使用云GIS门户平台SuperMap iPortal整合、共享管理各类GIS服务，建立统一的GIS资源中心，开放给各个单位、用户，从GIS门户平台iPortal查找、获取、访问、共享GIS服务资源。为了细粒度控制门户平台用户GIS服务操作权限，对GIS服务访问量统一进行服务访问统计分析。使用云GIS门户平台代理包SuperMap iPortal Proxy提供的服务代理机制，在原始GIS服务地址和代理后GIS服务地址之间建立的映射关系，为用户提供被代理后GIS服务地址，从而隐藏原始GIS服务地址。
在该架构中，部署了多个GIS节点，分配了一个政务网IP，且只分配一套根据政务网IP申请的SSL证书，要求使用HTTPS协议访问GIS服务或云GIS门户平台，该如何着手配置？
部署架构
本文基于云GIS门户平台SuperMap iPortal搭建GIS资源共享平台，搭配云GIS门户平台代理包SuperMap iPortal Proxy代理2台SuperMap iServer节点的GIS服务，使用Nginx代理转发iPortal服务和iPortal Proxy代理服务，采用PostgreSQL数据库存储iPortal和iPortal Proxy共用的2个数据库，并采用Redis存储会话信息、SQL查询缓存，使iPortal和iPortal Proxy会话一致。
如何通过配置Nginx、SuperMap iPortal和SuperMap iPortal Proxy，将SuperMap iServer发布的HTTP协议GIS服务，通过代理服务器转发成HTTPS协议。即SuperMap iServer提供HTTP协议GIS服务，代理服务器对外提供HTTPS协议服务，用户使用HTTPS协议访问代理的GIS服务和SuperMap iPortal。

部署架构

注：..*.*表示政务网IP，即内网IP映射到政务网的IP，下同。

软件说明

本文使用官网下载的软件，不需要特殊修改。项目中均使用的Linux版本，部署在Ubuntu操作系统。

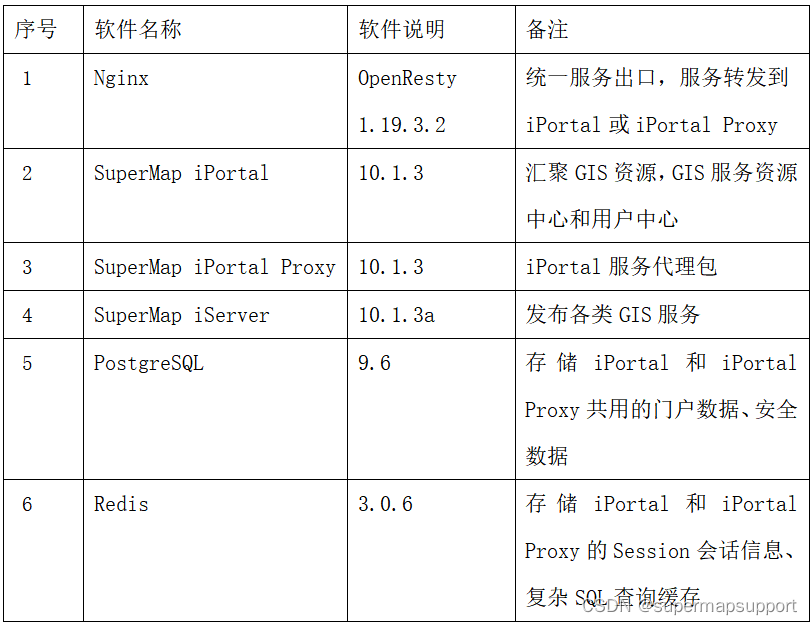

软件和版本

在这里插入图片描述

Nginx

本文采用OpenResty源码编译方式，安装后Nginx在/usr/local/openresty/nginx目录。
在/usr/local/openresty/nginx/conf/nginx.conf中，配置SSL证书和location指令，
SSL证书的配置参考在线博客（https://blog.youkuaiyun.com/supermapsupport/article/details/122288372?spm=1001.2014.3001.5501），项目中SSL证书由客户单位根据政务网IP向CA机构申请，包括私钥*....key和证书...*.cer两个文件。
location指令根据不同的URI，匹配到SuperMap iPortal或SuperMap iPortal Proxy，把HTTPS重定向成HTTP，同时保持请求scheme信息相同。

server {
        listen 443 ssl;
        server_name  localhost 10.150.145.118 *.*.*.*;
        ssl_certificate      sslkey/*.*.*.*.cer;
        ssl_certificate_key  sslkey/*.*.*.*.key;
        ssl_session_timeout  5m;
        ssl_protocols TLSv1 TLSv1.1 TLSv1.2;
        ssl_ciphers AESGCM:ALL:!DH:!EXPORT:!RC4:+HIGH:!MEDIUM:!LOW:!aNULL:!eNULL;
        ssl_prefer_server_ciphers  on;

	location / {
		proxy_pass   http://10.150.145.104:8190;
		proxy_redirect http:// https://;
		proxy_set_header Host $http_host;
	 	proxy_set_header Referer $http_referer;
 		proxy_set_header Cookie  $http_cookie;
	 	proxy_set_header X-Real-IP $remote_addr;
		proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
		proxy_set_header X-Forwarded-Host $server_addr;
		proxy_set_header X-Forwarded-Port $server_port;
	    proxy_set_header X-Forwarded-Proto $scheme;
    	}

	location ~* /portalproxy/ {
		proxy_pass   http://10.150.145.53:8195;
		proxy_redirect http:// https://;
		proxy_set_header Host $http_host;
	 	proxy_set_header Referer $http_referer;
		proxy_set_header Cookie  $http_cookie;
	 	proxy_set_header X-Real-IP $remote_addr;
		proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
		proxy_set_header X-Forwarded-Host $server_addr;
		proxy_set_header X-Forwarded-Port $server_port;
	    proxy_set_header X-Forwarded-Proto $scheme;
 	}

配置修改完成后，需要Nginx重新加载配置文件，在重新加载配置文件前，最好使用命令检查Nginx配置。
Nginx检查配置文件

/usr/local/openresty/nginx/sbin/nginx -t

Nginx重新加载配置文件

/usr/local/openresty/nginx/sbin/nginx -s reload

SuperMap iPortal

在SuperMap iPortal中分别修改【SuperMap iPortal安装目录】/conf/server.xml和【SuperMap iPortal安装目录】/webapps/iportal/WEB-INF/iportal.xml。

【SuperMap iPortal安装目录】/conf/server.xml中，修改Connector节点，将其属性redirectPort修改为redirectPort=“443”，对于非SSL请求，自动将请求重新定位到redirectPort指定端口，同时添加属性proxyPort=“443”，表示该连接器在代理中被使用。

<Connector port="8190" protocol="HTTP/1.1"
               relaxedQueryChars="[]|{}"
               relaxedPathChars="[]|{}"
               connectionTimeout="8000"
               redirectPort="443" proxyPort="443"
               executor="tomcatThreadPool"
               enableLookups="false"
               URIEncoding="utf-8"
               compression="on"
               compressionMinSize="2048"
               compressableMimeType="text/html,text/xml,text/plain,text/javascript,text/css,application/javascript,application/xml,application/json,application/rjson" />

同时在conf/server.xml的Host节点中添加Valve元素，让部署iPoral的Tomcat解析请求和做重定向的时候，明确采用什么协议。

<Valve className="org.apache.catalina.valves.RemoteIpValve" protocolHeaderHttpsValue="https" remoteIpHeader="x-forwarded-for" remoteIpProxiesHeader="x-forwarded-by" protocolHeader="x-forwarded-proto"/>

【SuperMap iPortal安装目录】/webapps/iportal/WEB-INF/iportal.xml，修改端口port、代理服务根地址设置统一的后缀名rootUrlPostfix和服务代理后的服务地址proxyServerRootUrl。

<!-- 注册、托管的服务是否使用代理，默认值：true，开启服务代理功能 -->
    <enable>true</enable>
    <!-- 是否启用内置的代理服务，默认值：true ，使用iPortal内置代理，当您使用独立进程代理时，需设置为false -->
    <enableBuiltinProxy>false</enableBuiltinProxy>
    <port>8195</port>
    <rootUrlPostfix>portalproxy</rootUrlPostfix>
    <proxyServerRootUrl>https://{ProxyHost}</proxyServerRootUrl>
    <httpConnPoolInfo>
      <maxTotal>100</maxTotal>
      <defaultMaxPerRoute>10</defaultMaxPerRoute>
      <connectionTimeout>30000</connectionTimeout>
      <socketTimeout>30000</socketTimeout>
    </httpConnPoolInfo>

port，云GIS门户平台代理包SuperMap iPortal Proxy使用8195端口。
rootUrlPostfix，代理服务根地址设置统一的后缀名设置为portalproxy，可以根据需要灵活定制，和SuperMap iPortal Proxy中配置保持一致。
proxyServerRootUrl，代理后服务地址proxyServerRootUrl中修改为{ProxyHost}，没有使用固定的IP或域名，使用{ProxyHost}会使代理服务地址根据用户当前的网络环境，动态显示IP。且没有指定端口号，使用HTTPS协议默认的443端口。
上述配置修改完成后，需要重启SuperMap iPortal。

SuperMap iPortal Proxy

在SuperMap iPortal Proxy【SuperMap iPortal Proxy安装目录】/webapps/ROOT/WEB-INF/iportal-proxy.xml配置文件，修改代理服务根地址设置统一的后缀名rootUrlPostfix和服务代理后的服务地址proxyServerRootUrl。

<rootUrlPostfix>portalproxy</rootUrlPostfix>
    <proxyServerRootUrl>https://{ProxyHost}</proxyServerRootUrl>
        <scheme>http</scheme>
        <httpConnPoolInfo>
            <maxTotal>200</maxTotal>
            <defaultMaxPerRoute>100</defaultMaxPerRoute>
            <connectionTimeout>30000</connectionTimeout>
            <socketTimeout>30000</socketTimeout>
        </httpConnPoolInfo>
        <enableAccessStatistics>true</enableAccessStatistics>
