dataX运行原理学习

设计理念

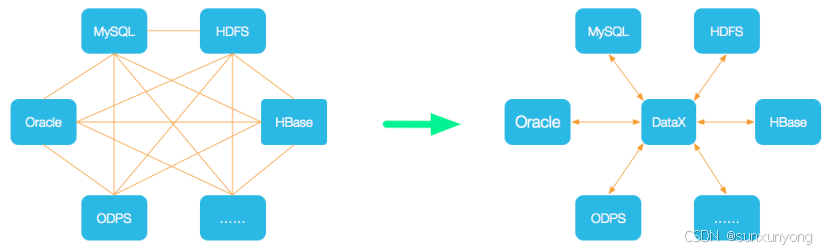

异构数据源离线同步是将源端数据同步到目的端，但是端与端的数据源类型种类繁多，在没有 DataX 之前，端与端的链路将组成一个复杂的网状结构，非常零散无法将同步核心逻辑抽象出来，DataX 的理念就是作为一个同步核心载体连接连接各类数据源，当我们需要数据同步时，只需要以插件的形式接入到 DataX 即可，将复杂的网状结构链路变成了一个星型结构，如下图所示：

框架设计

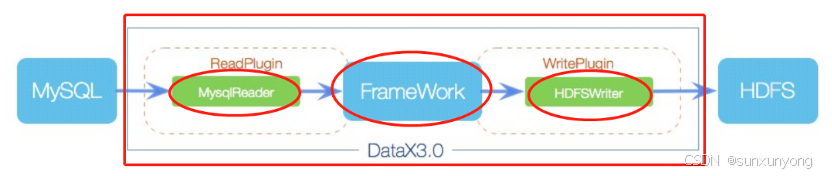

DataX 本身作为离线数据同步框架，采用 Framework + plugin架构构建。将数据源读取和写入抽象成为 Reader/Writer 插件，纳入到整个同步框架中。

其中：
Reader：数据采集模块，负责采集数据源的数据，将数据发送给Framework。
Writer：数据写入模块，负责不断向Framework取数据，并将数据写入到目的端。
Framework：用于连接reader和writer，作为两者的数据传输通道，并处理缓冲，流控，并发，数据转换等核心技术问题。

核心概念

Job：单个数据同步的作业，称为一个Job，一个Job启动一个进程。
Task：根据不同数据源的切分策略，一个Job会切分为多个Task，Task是DataX作业的最小单元，每个Task负责一部分数据的同步工作。
TaskGroup：Scheduler调度模块会对Task进行分组，每个Task组称为一个Task Group。每个Task Group负责以一定的并发度运行其所分得的Task，单个Task Group的并发度为5。
Reader–>Channel–>Writer：每个Task启动后，都会固定启动Reader–>Channel–>Writer的线程来完成同步工作。

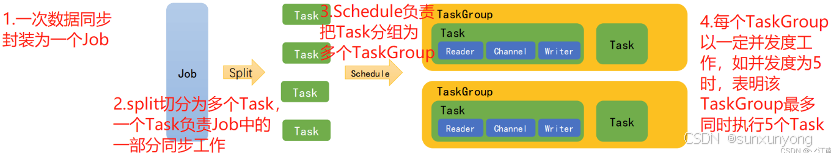

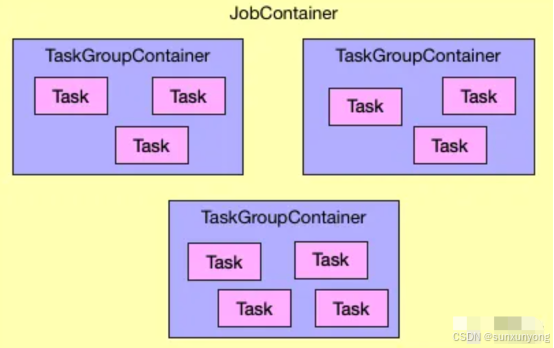

Job、Task Group、Task 三者之间的关系：

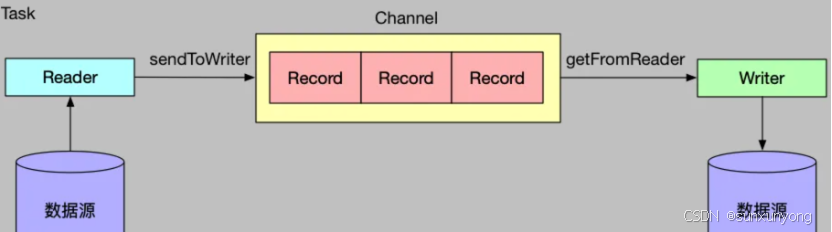

Channel：DataX会单独启动一条线程运行运行一个Task，而Task会持有一个Channel，用作Reader与Writer的数据传输媒介，DataX的数据流向如下：

Channel作为传输通道，即能充当缓冲层，同时还能对数据传输进行限流操作。

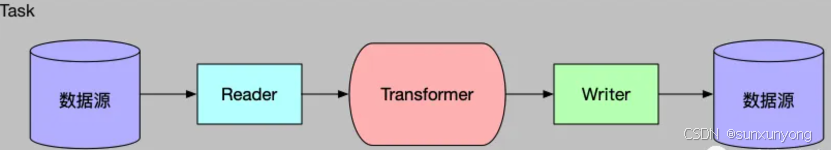

Transformer：DataX的transformer模式同时还提供了强大的数据转换功能，DataX默认提供了丰富的数据转换实现类，用户还可以根据项目自身需求，扩展数据转换。

调度流程

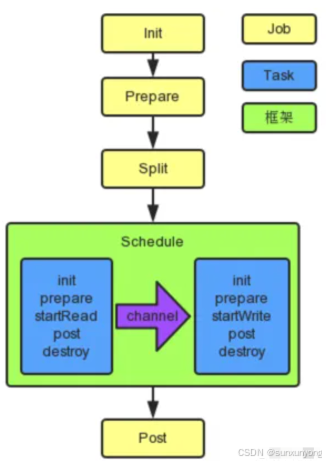

DataX 将用户的 job.json 同步作业配置解析成一个 Job，DataX 通过 JobContainer 完成全局切分、调度、前置语句和后置语句等工作，整体调度流程如下：

调度决策思路
1、切分策略
1）计算并发量（即 needChannelNumber 大小）
DataX有流控模式，其中，可以设置 bps 限速，tps 限速：
• bps 限速：needChannelNumber = 总 byteLimit / 单个 Channel byteLimit
• tps 限速：needChannelNumber = 总 recordLimit / 单个 Channel recordLimit
如果以上都没有设置，则会根据用户在 job.setting.speed.channel 配置的并发数量设置 needChannelNumber。
2）根据 needChannelNumber 将 Job 切分成多个 Task
这个步骤的具体切分逻辑交由相关插件去完成，例如 Rdb 对数据的拆分主要分成两类：
• 如果用户配置了具体的 Table 数量，那么就按照 Table 为最小单元进行拆分（即一个 Table 对应一个 Task），并生成对应的 querySql；
• 如果用户还配置了 splitPk，则会根据 splitPk 进行切分，具体逻辑是根据 splitPk 区间对 Table 进行拆分，并生成对应的 querySql。
2、公平分配策略
DataX 在执行调度之前，会调用 JobAssignUtil#assignFairly方法对切分好的 Task 公平分配给每个 TaskGroup。
在分配之前，会计算 TaskGroup 的数量，具体公式：
int taskGroupNumber = (int) Math.ceil(1.0 * channelNumber / channelsPerTaskGroup);
channelNumber 即为在切分策略中根据用户配置计算得到的 needChannelNumber 并发数量大小，channelsPerTaskGroup 为每个 TaskGroup 需要的并发数量，默认为 5。
求出 TaskGroup 的数量之后，就会执行公平分配策略，将 Task 平均分配个每个 TaskGroup，最后执行调度，完成整个同步作业。举个公平分配策略的例子：
假设 A 库有表 0、1、2，B 库上有表 3、4，C 库上有表 5、6、7，如果此时有 4 个
TaskGroup，则 assign 后的结果为：
taskGroup-0: 0, 4,
taskGroup-1: 3, 6,
taskGroup-2: 5, 2,
taskGroup-3: 1, 7
举个例子来描述 Job、Task、Task Group 之间的关系：
用户构建了一个数据同步作业，该作业的目的是将 MySql 的 100 张表同步到 Oracle 库中，假设此时用户设置了 20 个并发（即 channelNumber=20）：

1. DataX 根据表的数量切分成 100 个 Task；
2. DataX 默认给每个 TaskGroup 分配 5 个 Channel，因此 taskGroupNumber = channelNumber / channelsPerTaskGroup = 20 / 5 = 4；
3. 根据 DataX 的公平分配策略，会将 100 个 Task 平均分配给每个 TaskGroup，因此每个 TaskGroup 处理 taskNumber / taskGroupNumber = 100 / 4 = 25 个 Task。

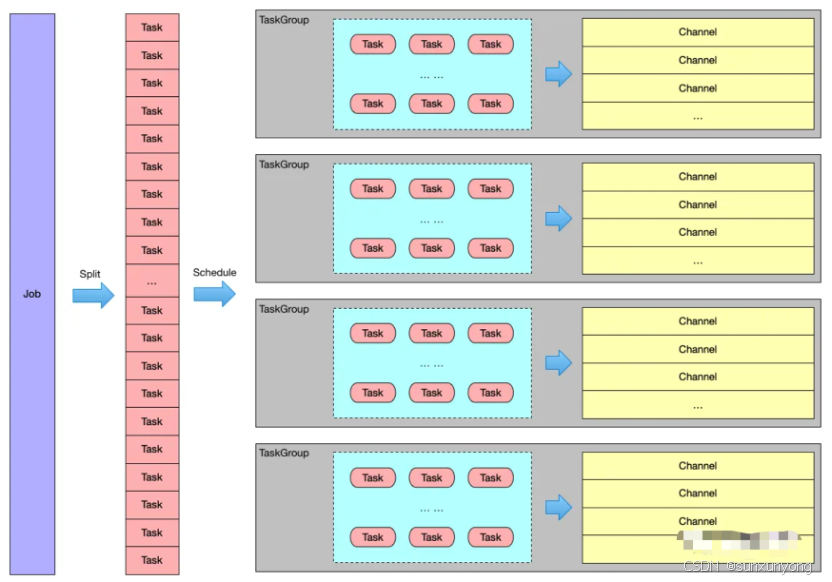

   以上的例子用如下图表示：

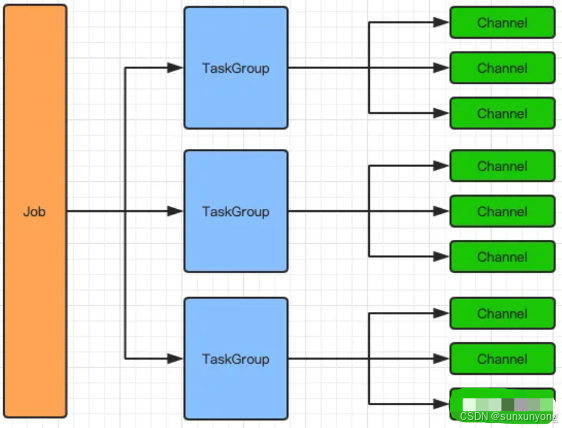

由于一个Channel对应一个线程执行，因此DataX的线程模型可以用如下图表示：
