[UVM源代码研究] sequencer与driver之间如何实现通信

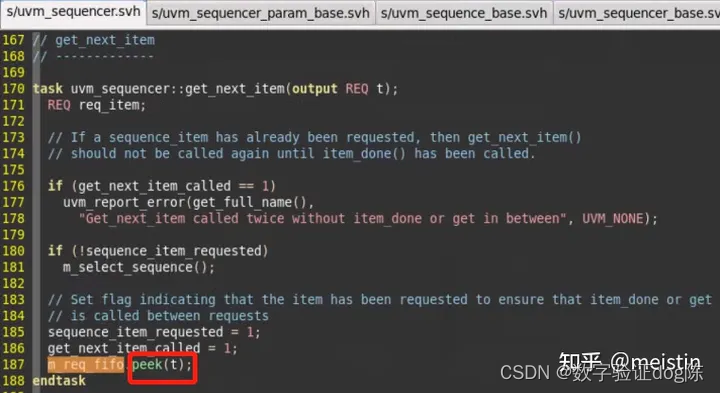

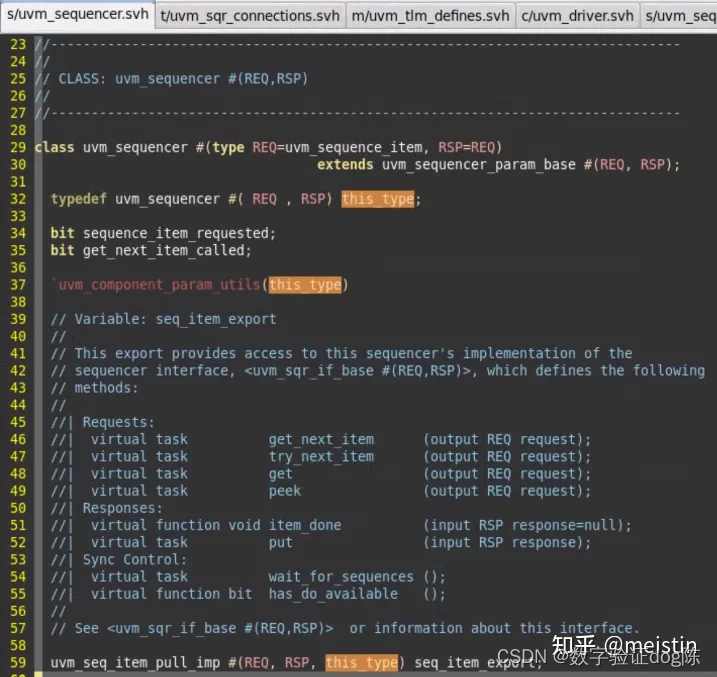

首先我们看下在uvm_sequencer里是如何实现get_next_item这样一个通信方法的
在这里插入图片描述

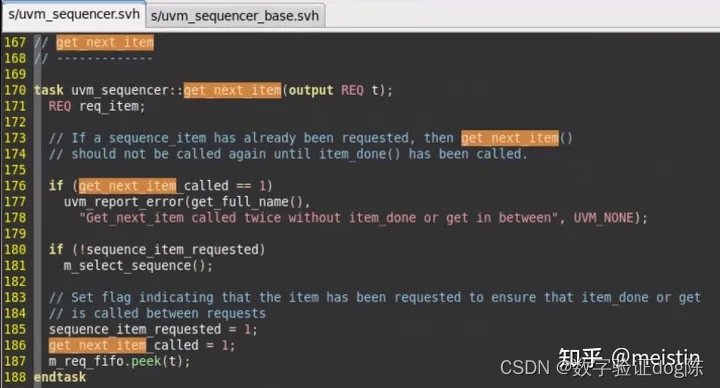

这里需要注意的是get_next_item_called（sequence_item_requested同理）这样一个变量，也就是说调用get_next_item的时候get_next_item_called一定为0，调用完get_next_item取出数据后get_next_item_called赋值为1。那么什么时候赋值为0的呢？
在这里插入图片描述

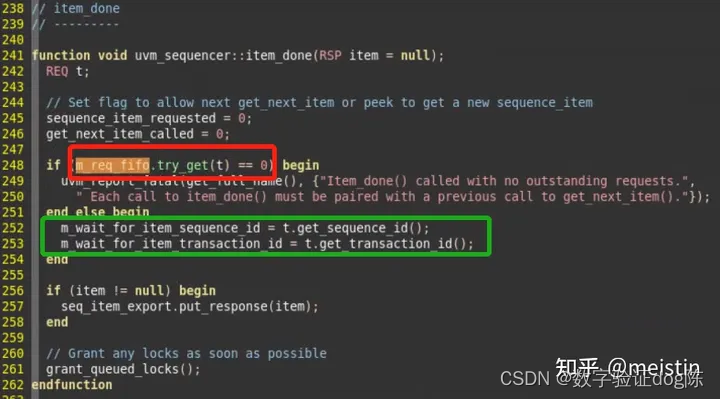

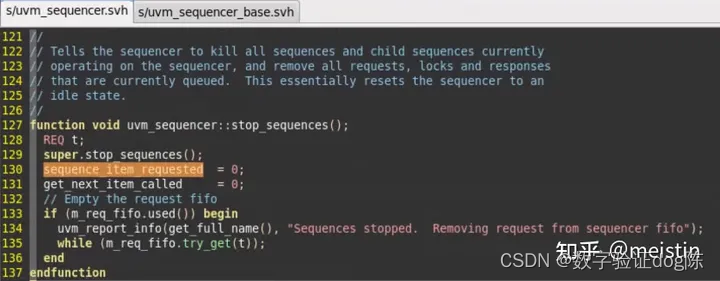

由此我们知道get_next_item()一定要对应一个item_done()，否则就会报错。有种情况可以在get_next_item()后没有item_done()，那就是主动调用stop_sequences()函数（会清空sequencer上所有的待发送内容以及相关标志位，类似于一个对sequencer的reset操作）
在这里插入图片描述

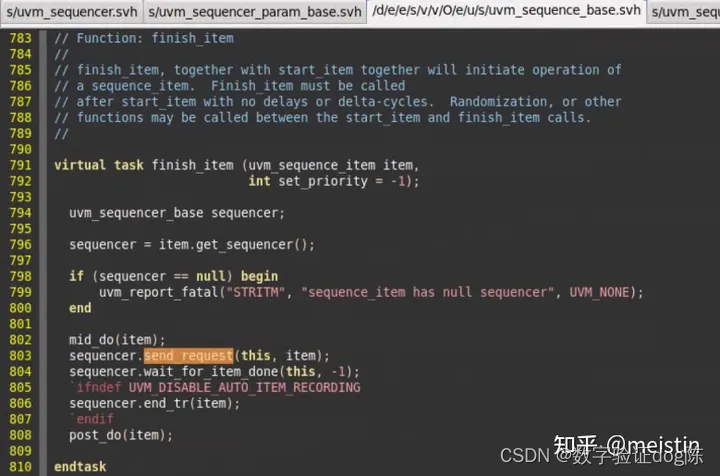

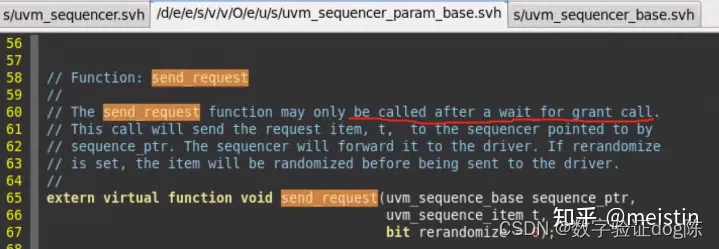

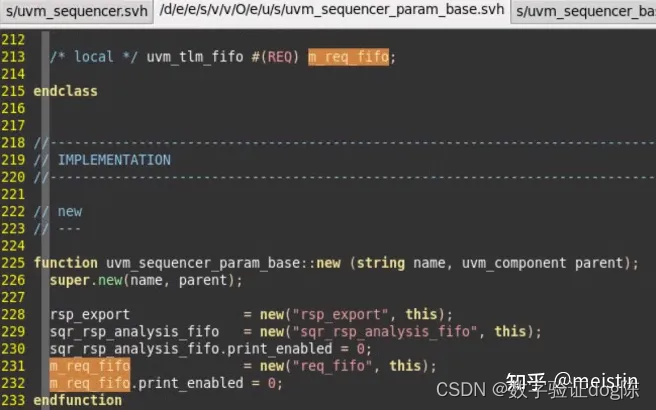

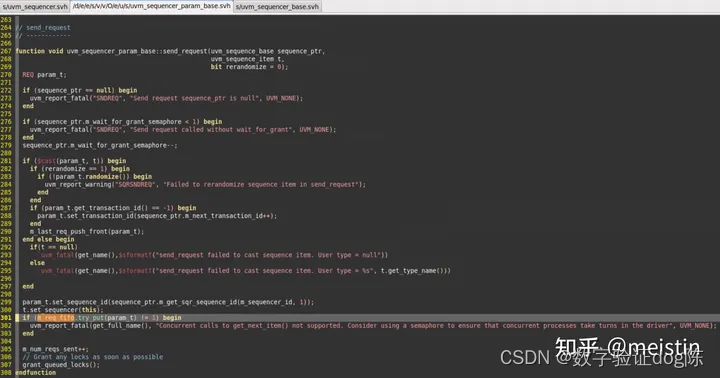

这里对sequence的关闭再做个引申：同一个sequence可能会执行多次的send_request操作，因而m_req_fifo是可能存多个transaction，执行sequencer.stop_sequences()会将当前获得sequencer权限的sequence所有发出的包清空，同时释放sequencer的权限，所以stop_sequences()仅仅针对的
