【笔记】Loop曲面细分算法c++实现

一、概述
二、思路
       1、Loop算法简述
       2、更新策略
       3、三角面细分操作
       4、操作流程
三、数据结构
四、参考资料

---

一、概述

上课作业。基于半边数据结构实现了Loop曲面细分算法。



二、思路

1、Loop算法简述

Loop细分是一种三角网络的细分法则。算法本身挺简单的，主要就是把1个旧三角面片分成4个新三角面片，涉及到半边数据结构操作的部分有点麻烦。具体：每次细分，每条边上计算插入一个新顶点，同时每个原始顶点更新位置。边界边/点和非边界边/点按不同策略插入/更新坐标。



2、更新策略

每条边上新插入的点计算坐标后暂时存储在边结构的newPos变量中，每个旧顶点计算完更新后顶点位置后暂时存储在顶点结构的newPos变量中。

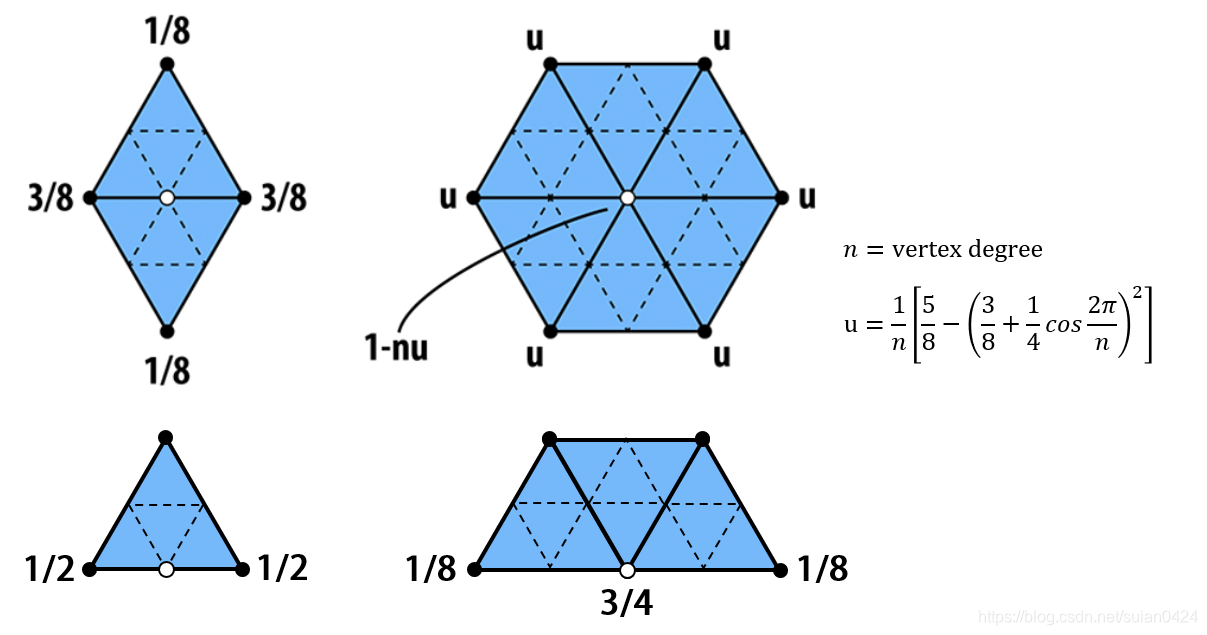

更新策略如下图所示，图上为非边界情况的更新策略，图下为边界情况的更新策略。
