COMSOL拓扑优化和形状优化

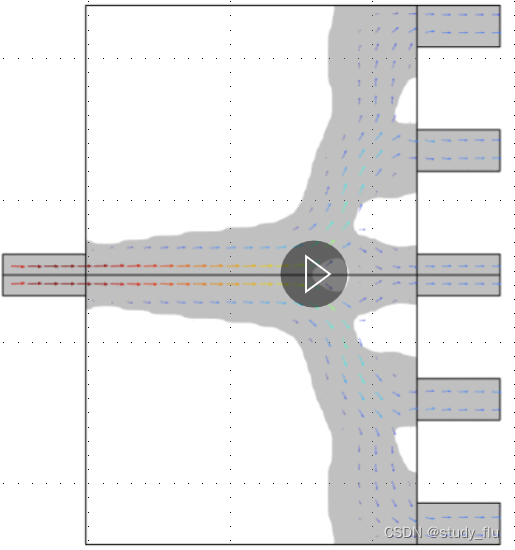

我想对单入口多出口的微通道进行拓扑优化,但是拓扑优化后,无论是出口还是入口,和管道的衔接并不连续,如何通过形状优化使入口和管道的衔接连续并达到可3D打印的

### Comsol Multiphysics 拓扑优化教程案例 #### 一、拓扑优化简介 拓扑优化是一种用于确定结构或系统的最佳布局的方法,在给定的设计空间内找到满足特定性能指标的最佳配置。这种方法广泛应用于机械工程、土木工程等领域,能够显著提高设计效率并减少材料浪费。 #### 二、设置目标函数与约束条件 在进行拓扑优化之前,需明确定义优化的目标函数及任何必要的物理约束。例如,在某些情况下可能希望最大化刚度同时保持一定的体积分数;而在其他场景下,则可能是为了最小化应力集中或是降低振动响应等[^1]。 #### 三、创建初始几何模型 启动 COMSOL 后,选择合适的模块(如固体力学),然后构建待分析部件的基础几何形状。这一步骤通常涉及绘制草图、拉伸特征以及布尔运算等一系列操作来形成最终的工作区域。 #### 四、定义材料属性与载荷工况 指定各部分所使用的材质特性,并施加外部力或其他形式的作用于结构上的激励源。对于动态问题还需要考虑频率范围内的变化情况。 #### 五、执行拓扑优化求解流程 当准备工作完成后就可以进入核心环节——调用内置的 `Topology Optimization` 接口来进行计算了。此时用户可以调整算法参数以适应具体需求,比如设定惩罚因子控制密度梯度平滑程度等等。 ```matlab % 设置拓扑优化接口选项 optParam.PenaltyFactor = 3; % 密度惩罚系数 optParam.MinDensity = 0.001; % 最低允许相对密度 ``` #### 六、处理优化结果 完成迭代后会得到一系列反映不同阶段演化的中间产物图像序列,从中挑选出最接近理想状态的那个作为后续加工制造依据。值得注意的是,由于数值误差等因素影响,实际输出往往不是纯粹黑白分明的理想形态而是灰度渐变过渡区,因此有必要引入适当的阈值判断机制将其转换成离散实体边界描述。 #### 七、基于优化结果生成精确几何 利用“过滤器”数据集功能可以从上述含糊不清的结果中提取清晰轮廓线进而重建新的 CAD 文件供进一步验证测试之用。这一过程中可能会涉及到一些辅助工具的应用以便更好地捕捉细节特征[^3]。
