WPF放大镜程序-VisualBrush的使用

天看见一篇文章，讲的是用WPF实现的一个放大镜程序，可以用来察看图片。主要用到的是VisualBrush，

这个放大镜是一个Ellipse，大概原理如下：

VisualBrush vb = new VisualBrush();

vb.Visual = 图片；

magnifierEllipse.Fill = vb;

这样设置以后原来的图片就会自动的按比例缩小或放大，来填充magnifierEllipse。

VisualBrush继承自TileBrush，这里讲述TileBrush的两个属性Viewbox和Viewport的使用。

1. Viewbox定义：public Rect Viewbox {get; set;}

它的类型是Rect，也就是用它来指定截取原图片的哪一个区域用来Fill，这个区域的设置可以用绝对

值和相对值两种方式设置，对应得属性是ViewboxUnits，它有两个值，Absolute表示取绝对坐标，

RelativeToBoundingBox表示取相对坐标。还有一个属性是Stretch，用来指定是否拉伸图片，默认

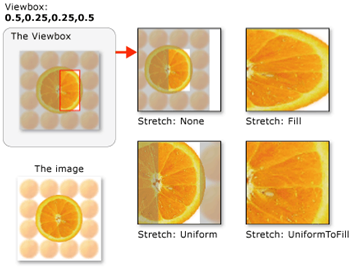

值是Fill，也就是说如果不够大会拉伸，下图说明了用法：

1. Viewport定义：public Rect Viewport {get; set;}

通过它可以实现用多个待填充的图片来Fill。它也有绝对和相对两种设置方法，对应的属性是ViewportUnits，

它有两个值，Absolute表示绝对值，RelativeToBoundingBox(是缺省设置方法)表示相对值。

例如下面的例子：

<Rectangle

Width="200" Height="150"

Stroke="LimeGreen" StrokeThickness="1">

<Rectangle.Fill>

<ImageBrush

ImageSource="d:\Picture\Chart_About_3D_Bubble_Charts.png"

Viewbox="0.5,0.25,0.25,0.5"

ViewboxUnits="RelativeToBoundingBox"

Viewport="0,0,0.5,0.5"

ViewportUnits="RelativeToBoundingBox"

TileMode="Tile"

Stretch="Fill"

AlignmentX="Center"

AlignmentY="Center"/>

</Rectangle.Fill>

</Rectangle>

这里的Viewport="0,0,0.5,0.5"，所以1/0.5 = 2，每行每列显示两个图片：



如果改成Viewport="0,0,0.25,0.5"，则1/0.25 = 4，1/0.5 = 4，每行显示4个图片，每列显示2个图片：



code:

void Window1_Loaded(object sender, RoutedEventArgs e)
        {
            Canvas can = new Canvas()
            {
                Background = new VisualBrush()
                {
                    Visual = new Line() { X2 = 0, Y2 = 1, Opacity = 0.5, Stroke = Brushes.Gray, StrokeThickness = 1.0 },
                    Stretch = Stretch.None,
                    ViewportUnits = BrushMappingMode.Absolute,
                    TileMode = TileMode.Tile, // repeat if small
                    Viewport = new Rect(0, 0, 1, 20)
                }
            };
            this.grid.Children.Add(can);
        }

这里与上面的例子不同的是使用了绝对的Viewport坐标（BrushMappingMode.Absolute）。Visual是一条很小的line（x1=0,y1=0,x2=0,y2=1），注意这里Viewport，它将整个Canvas分成了若干个宽度为1，高度为20的矩形区域，然后分别用这个很小的line来填充每一个小矩形区域，所以我们会看到下面的效果：



会发现，第一根线和window1的标题栏有一定的距离，是因为这个小line是填充到每一个矩形区域的正中间，所以这个距离应该是20/2=10。

转载：http://www.cnblogs.com/bear831204/archive/2008/10/24/1318925.html
