Linux 系统中进程调度的时机

在 Linux 系统中，进程调度是由内核完成的，用于管理进程的执行顺序和资源分配。调度的时机是指内核决定从当前进程切换到另一个进程的时刻，主要包括以下几种场景：

1. 时间片用尽
   **触发机制：**定时器中断（clock interrupt）。
   Linux 使用时间片轮转（time slicing）调度策略，每个进程被分配一定的 CPU 时间片。当时间片用尽时，内核触发调度器选择下一个合适的进程运行。
   **典型场景：**抢占式多任务系统中，确保所有进程都能公平使用 CPU。

2. 进程主动让出 CPU
   **触发机制：**进程调用特定系统调用。
   如果一个进程因某种原因需要等待（如 I/O 操作、信号或获取锁），它会主动进入睡眠（阻塞）状态。此时，内核会触发调度器选择其他进程运行。
   常见系统调用：
   sleep()：进程主动休眠。
   wait()：等待子进程结束。
   阻塞式 I/O 调用：如 read()、write()。

3. 高优先级任务唤醒
   **触发机制：**有更高优先级的进程从睡眠状态被唤醒。
   如果某个优先级较高的进程从阻塞状态被唤醒，内核可能会立即中断当前的低优先级进程，切换到高优先级进程。
   **典型场景：**实时任务、I/O 完成通知。

4. 系统调用返回或中断处理结束
   **触发机制：**进程从内核态返回用户态时。
   每当进程完成系统调用或中断处理时，内核会检查是否需要进行进程切换。
   典型场景：
   某进程完成 I/O 操作。
   中断处理完成时触发调度器。

5. 新进程创建或进程终止
   触发机制：
   调用 fork() 或其他进程创建函数后。
   某进程调用 exit() 终止后。
   新进程创建后，调度器会决定是否切换到新进程执行。
   如果当前运行的进程终止，调度器会选择其他进程运行。

6. 总结
   Linux 的进程调度是多任务操作系统的核心功能，其调度时机由内核态的各种事件驱动，主要包括时间片用尽、进程状态变化以及系统资源条件变化等。Linux 通常采用 CFS（完全公平调度器） 和特定场景下的实时调度策略来实现这些调度行为。

实验：使用 gdb 跟踪分析一个 schedule()函数

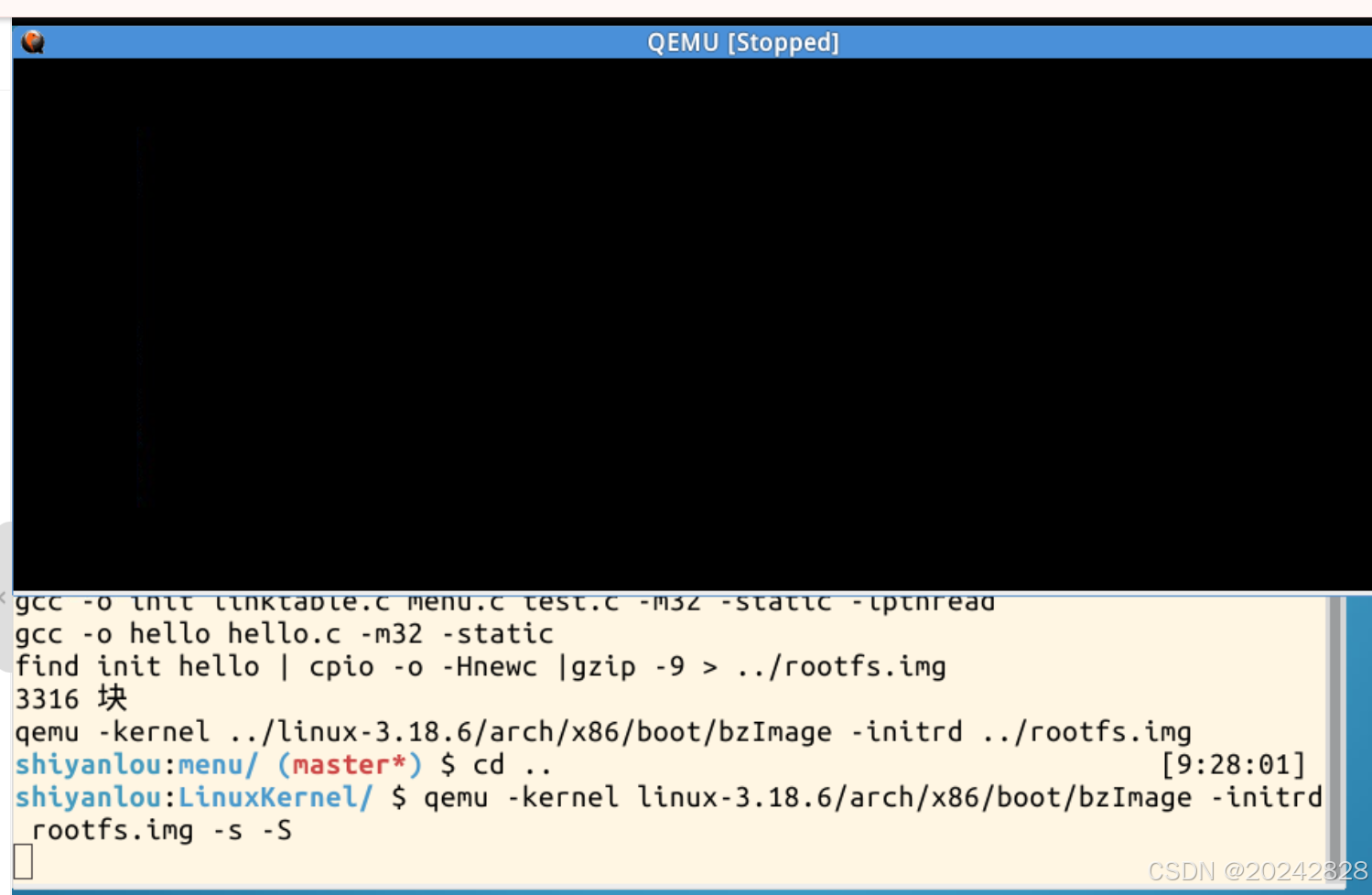

1、启动MenuOS系统

cd LinuxKernel
rm -rf menu  # 无法克隆，可使用侧边栏上传代码将代码压缩包传入实验楼环境中
git clone https://github.com/mengning/menu.git
cd menu
mv test_exec.c test.c
make rootfs

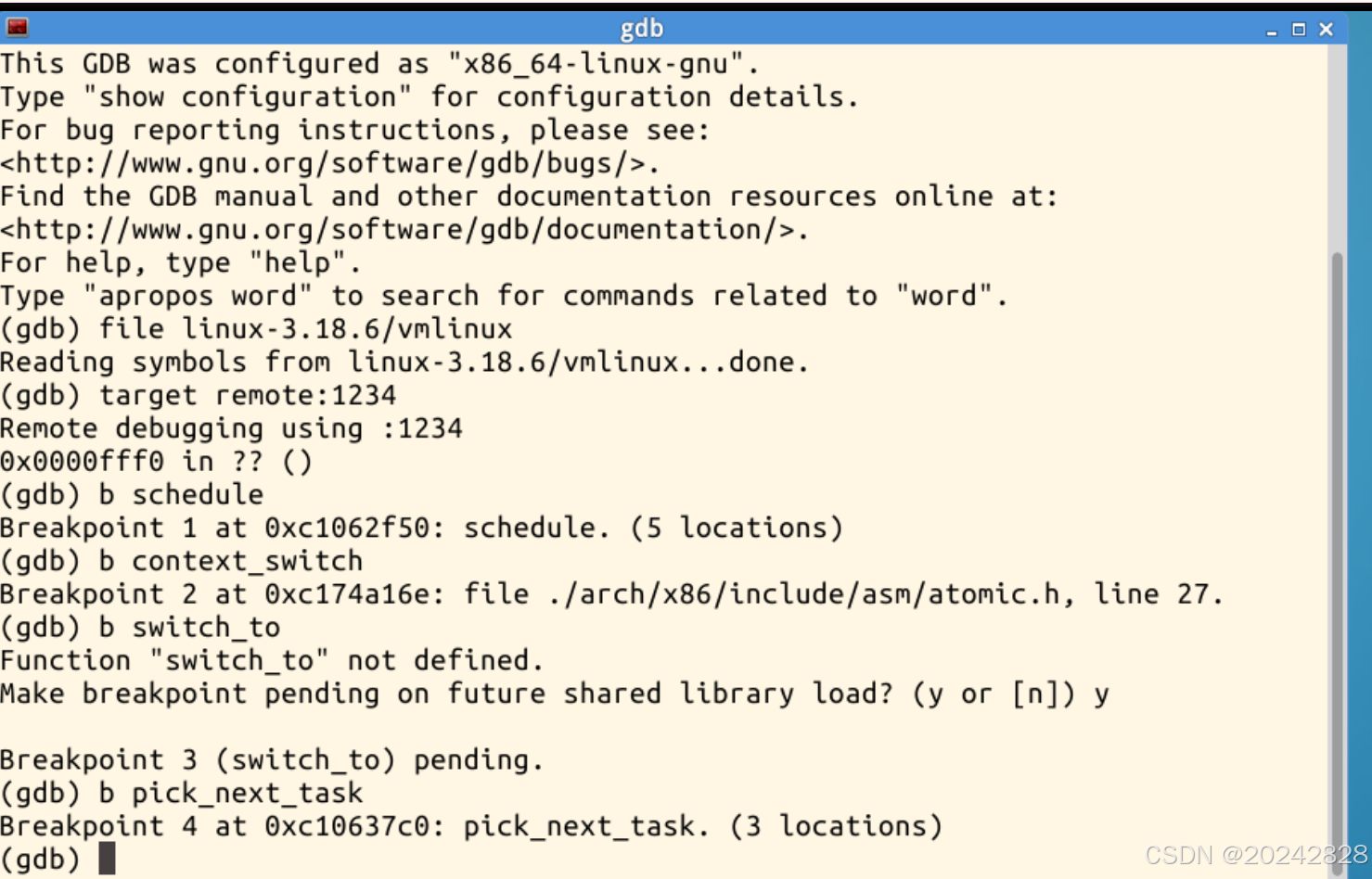

2、配置gdb，远程调试并设置断点；

cd ..
qemu -kernel linux-3.18.6/arch/x86/boot/bzImage -initrd rootfs.img -s -S
gdb  # 打开另一个终端，使用gdb调试
file linux-3.18.6/vmlinux
target remote:1234
b schedule
b context_switch
b switch_to
b pick_next_task

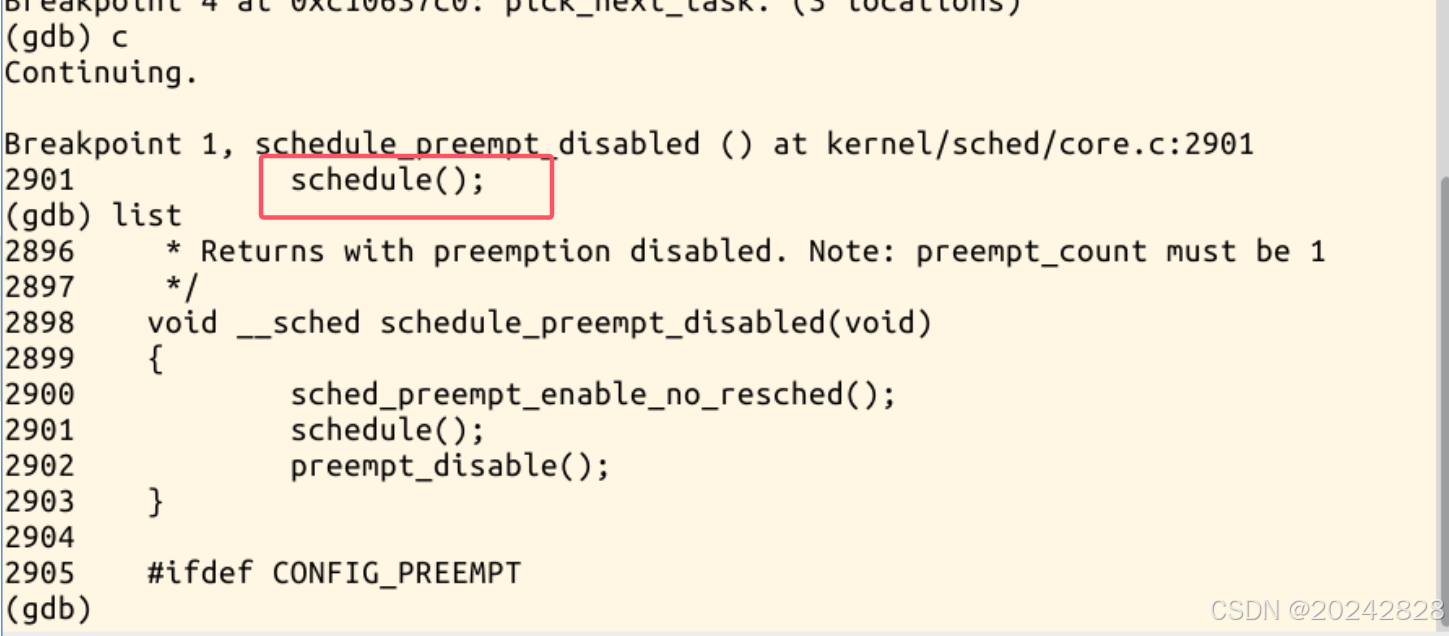

按c继续执行，停在schedule函数断点处，使用list查看函数的上下文代码，发现调用了schedule()，即发生了进程调度

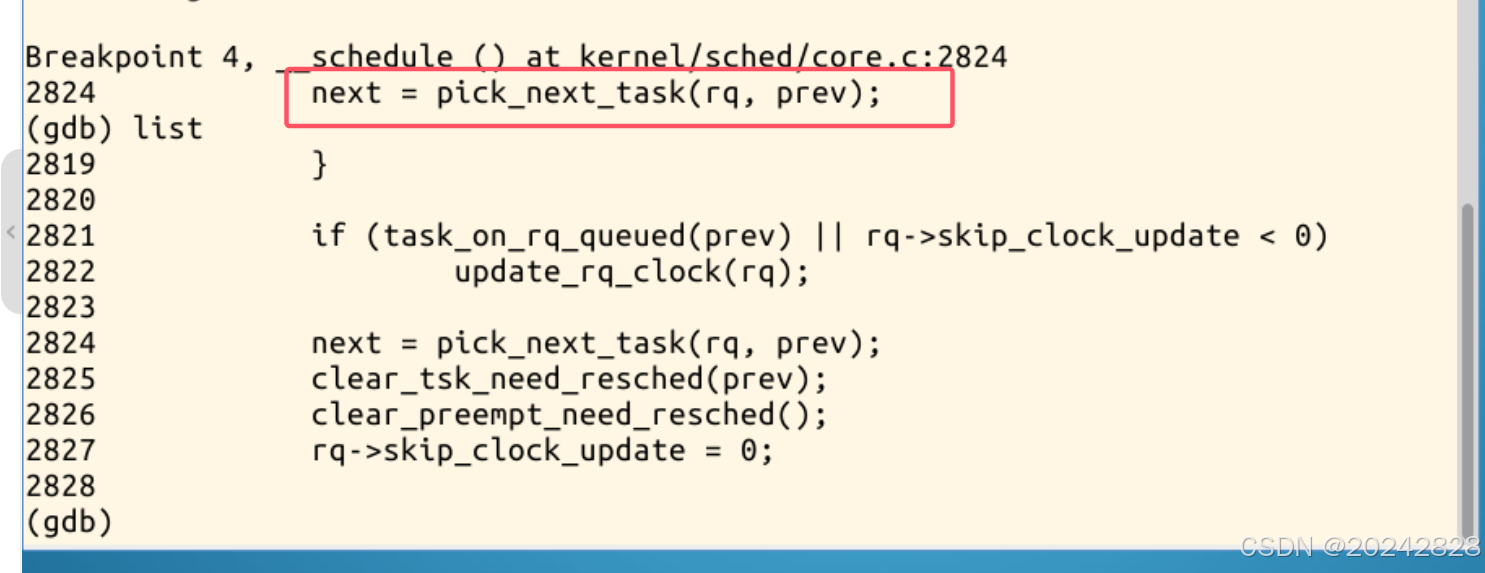

按c继续执行到pick_next_task断点处

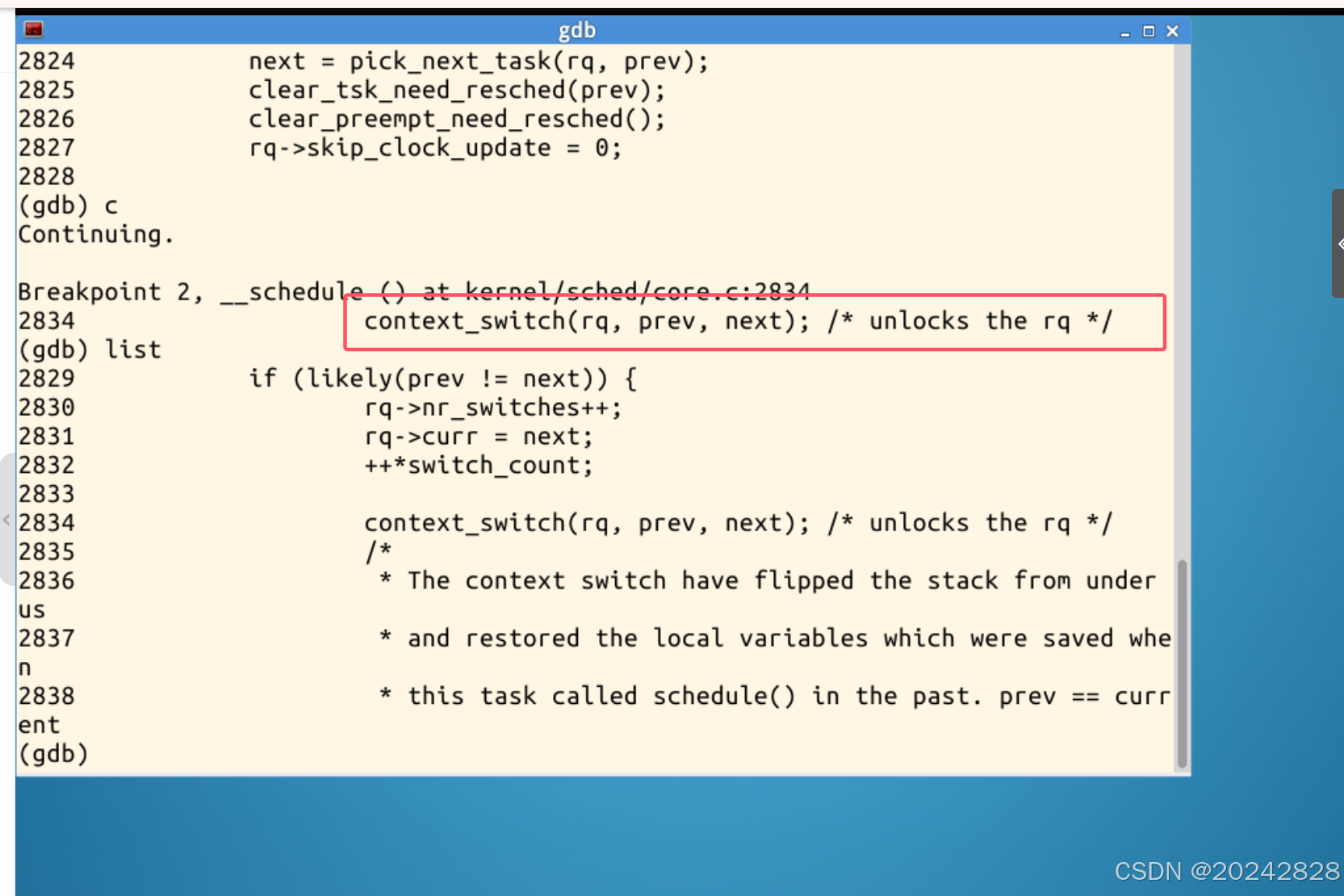

按c继续执行到context_switch断点处：context_switch用来实现进程的切换

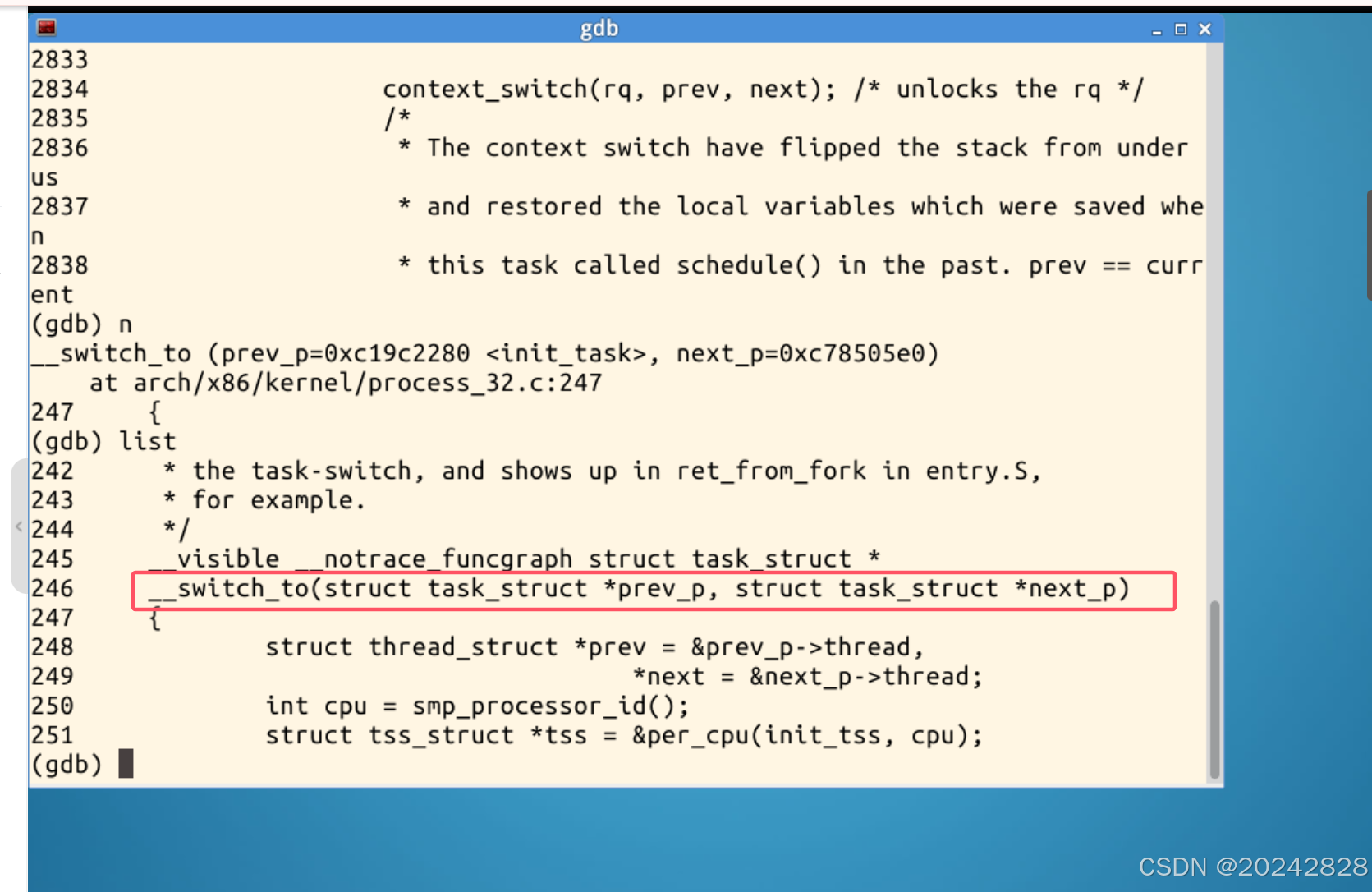

单步调试进入switch_to内部

schedule() 是内核调度的核心函数，当当前任务需要让出 CPU 时被调用。pick_next_task()选择下一个要运行的任务。context_switch()完成从当前任务到新任务的上下文切换。switch_to()执行具体的寄存器切换操作。

当前任务调用 schedule() 请求调度。schedule() 调用 pick_next_task() 选择新的任务。如果任务不同，调用 context_switch() 完成上下文切换：保存当前任务状态。切换到新任务的内核栈。更新 current 指针。context_switch() 调用 switch_to()，最终切换寄存器并启动新任务。

分析 switch_to 中的汇编代码

汇编代码：

#define switch_to(prev, next, last)
do {
  /*
 1. Context-switching clobbers all registers, so we clobber
 2. them explicitly, via unused output variables.
 3. (EAX and EBP is not listed because EBP is saved/restored
 4. explicitly for wchan access and EAX is the return value of
 5. __switch_to())
   */
  unsigned long ebx, ecx, edx, esi, edi;

  asm volatile("pushfl\n\t"      /* 保存当前进程flags */
           "pushl %%ebp\n\t"        /* 当前进程堆栈基址压栈*/
           "movl %%esp,%[prev_sp]\n\t"  /*保存ESP，将当前堆栈栈顶保存起来*/
           "movl %[next_sp],%%esp\n\t"  /*更新ESP，将下一栈顶保存到ESP中*/

            //完成内核堆栈的切换
           "movl $1f,%[prev_ip]\n\t"    /*保存当前进程EIP*/
           "pushl %[next_ip]\n\t"   /*将next进程起点压入堆栈，即next进程的栈顶为起点*/

            //完成EIP的切换
             __switch_canary
            //next_ip一般是$1f，对于新创建的子进程时ret_from_fork
           "jmp __switch_to\n"  /*prev进程中，设置next进程堆栈*/
            //jmp不同于call是通过寄存器传递参数
           "1:\t"                //next进程开始执行
           "popl %%ebp\n\t"
           "popfl\n"

           /*输出变量定义*/
           : [prev_sp] "=m" (prev->thread.sp),     //[prev_sp]定义内核堆栈栈顶
             [prev_ip] "=m" (prev->thread.ip),     //[prev_ip]当前进程EIP
             "=a" (last),

             /* 要破坏的寄存器: */
             "=b" (ebx), "=c" (ecx), "=d" (edx),
             "=S" (esi), "=D" (edi)

             __switch_canary_oparam

            /* 输入变量: */
           : [next_sp]  "m" (next->thread.sp),     //[next_sp]下一个内核堆栈栈顶
             [next_ip]  "m" (next->thread.ip),
           //[next_ip]下一个进程执行起点，，一般是$1f，对于新创建的子进程是ret_from_fork

             /* regparm parameters for __switch_to(): */
             [prev]     "a" (prev),
             [next]     "d" (next)

             __switch_canary_iparam

           : /* 重新加载段寄存器 */
          "memory");
} while (0)

1、 定义需要保存的寄存器变量unsigned long ebx, ecx, edx, esi, edi;这些变量用于存储上下文切换过程中需要保存的寄存器值，避免在切换时被破坏。

2、使用 asm volatile 指令定义一个内联汇编块，volatile 指定编译器不优化或重排这段代码。

3、pushfl：将当前进程的标志寄存器（EFLAGS）压入栈中，保存标志位。目的: 在切换回来时能恢复原任务的中断状态和标志位。

4、pushl %%ebp：将当前进程的 EBP（栈基址寄存器）压入栈中，保存堆栈基址。目的：便于恢复时正确调整栈基址。

5、movl %%esp, %[prev_sp]： 将当前任务的 ESP（栈指针）值保存到 prev->thread.sp。目的：保存当前任务的内核栈顶位置，供恢复时使用。

6、movl %[next_sp], %%esp：将 next->thread.sp（下一任务的栈指针）加载到 ESP。目的：完成内核栈的切换，切换到目标任务的内核栈。

7、movl $1f, %[prev_ip]：将当前任务的下一条指令地址（标号 1f）保存到 prev->thread.ip。目的：当恢复 prev 任务时，从保存的地址继续执行。

8、pushl %[next_ip]：将目标任务的指令地址（next->thread.ip）压入堆栈。目的：确保下一任务的执行从 next_ip 开始。

9、jmp switch_to：跳转到 switch_to 函数。目的：完成底层寄存器切换，包括通用寄存器和段寄存器。

10、popl %%ebp
popfl

​ 恢复新的 EBP 和 EFLAGS 值。目的: 确保目标任务的堆栈基址和标志寄存器被正确恢复。

switch_to 的核心是保存当前任务的状态（堆栈、寄存器、程序计数器等），切换到目标任务的上下文，并从目标任务的执行点继续运行。
