2024-2025-1 20242817《Linux内核原理与分析》第九周作业

一、实验内容

• 理解 Linux 系统中进程调度的时机，可以在内核代码中搜索 schedule()函数，看都是哪里调用了 schedule()，判断我们课程内容中的总结是否准确；
• 使用 gdb 跟踪分析一个 schedule()函数 ，验证您对 Linux 系统进程调度与进程切换过程的理解；推荐在实验楼 Linux 虚拟机环境下完成实验。
• 特别关注并仔细分析 switch_to 中的汇编代码，理解进程上下文的切换机制，以及与中断上下文切换的关系；

二 、实验过程

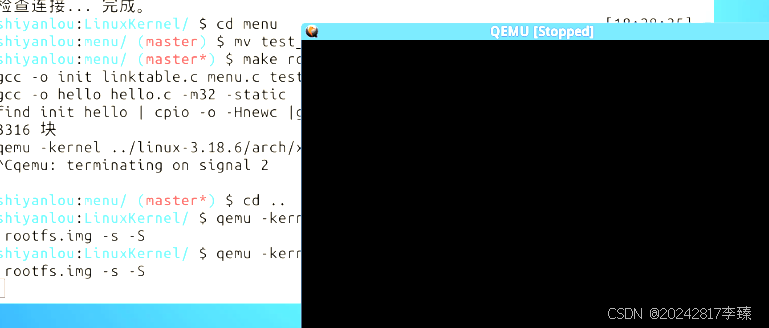

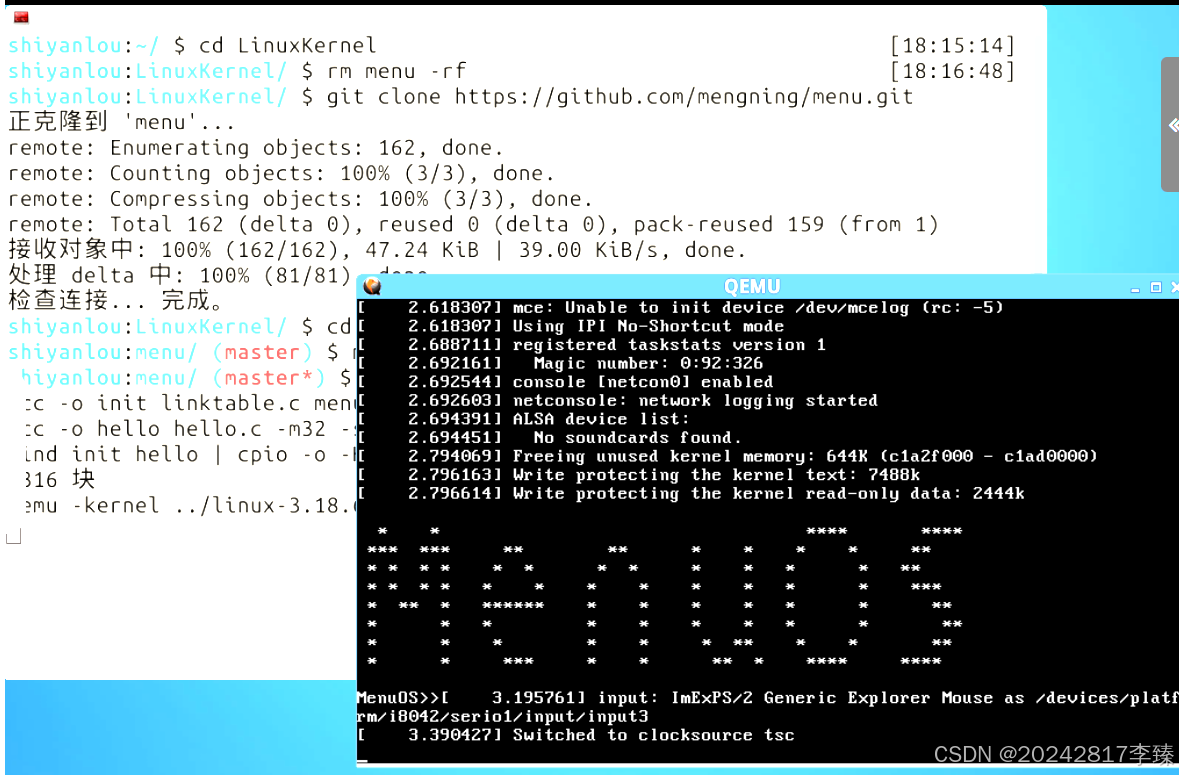

1. 和之前的实验过程相同，先以Stopped的方式启动内核，运行代码如下：

cd LinuxeKernel
rm menu -rf
git clone https://github.com/mengning/menu.git
cd menu
mv test_exec.c test.c
make rootfs	//运行内核
cd ..

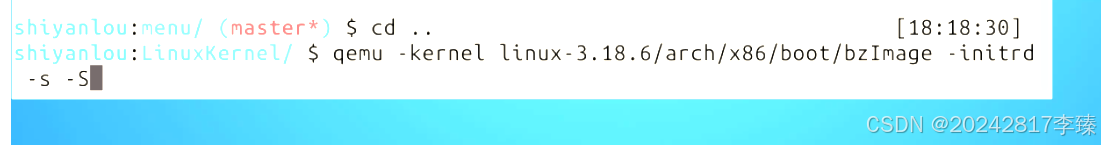

qemu -kernel linux-3.18.6/arch/x86/boot/bzImage -initrd rootfs.img -s -S  //冻结内核

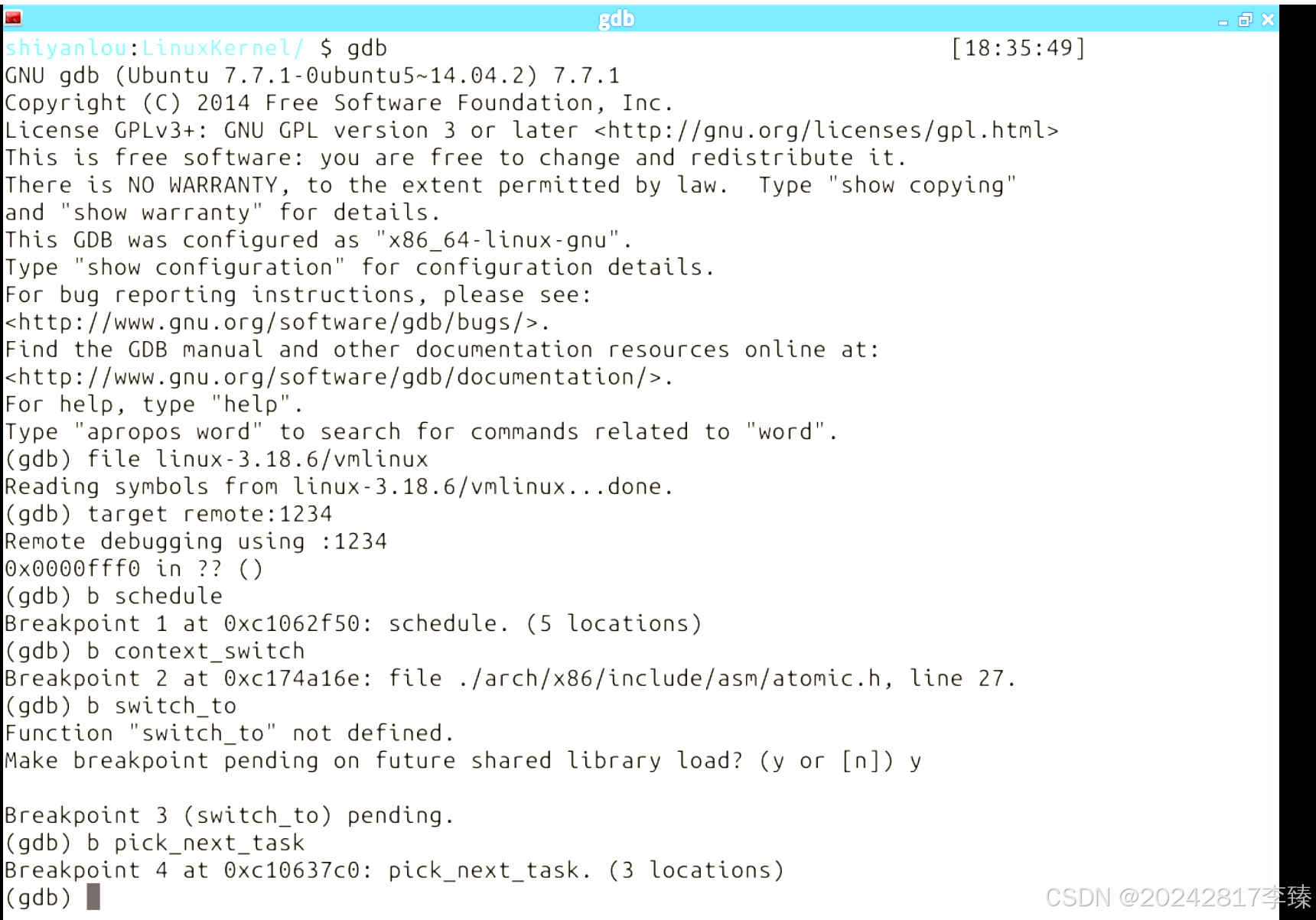

2. 启动另一个终端，并输入如下代码：

cd LinuxKernel
gdb
(gdb)file linux-3.18.6/vmlinux
(gdb)target remote:1234  //将GDB连接到正在运行的远程程序
b schedule
b context_switch
b switch_to
b pick_next_task

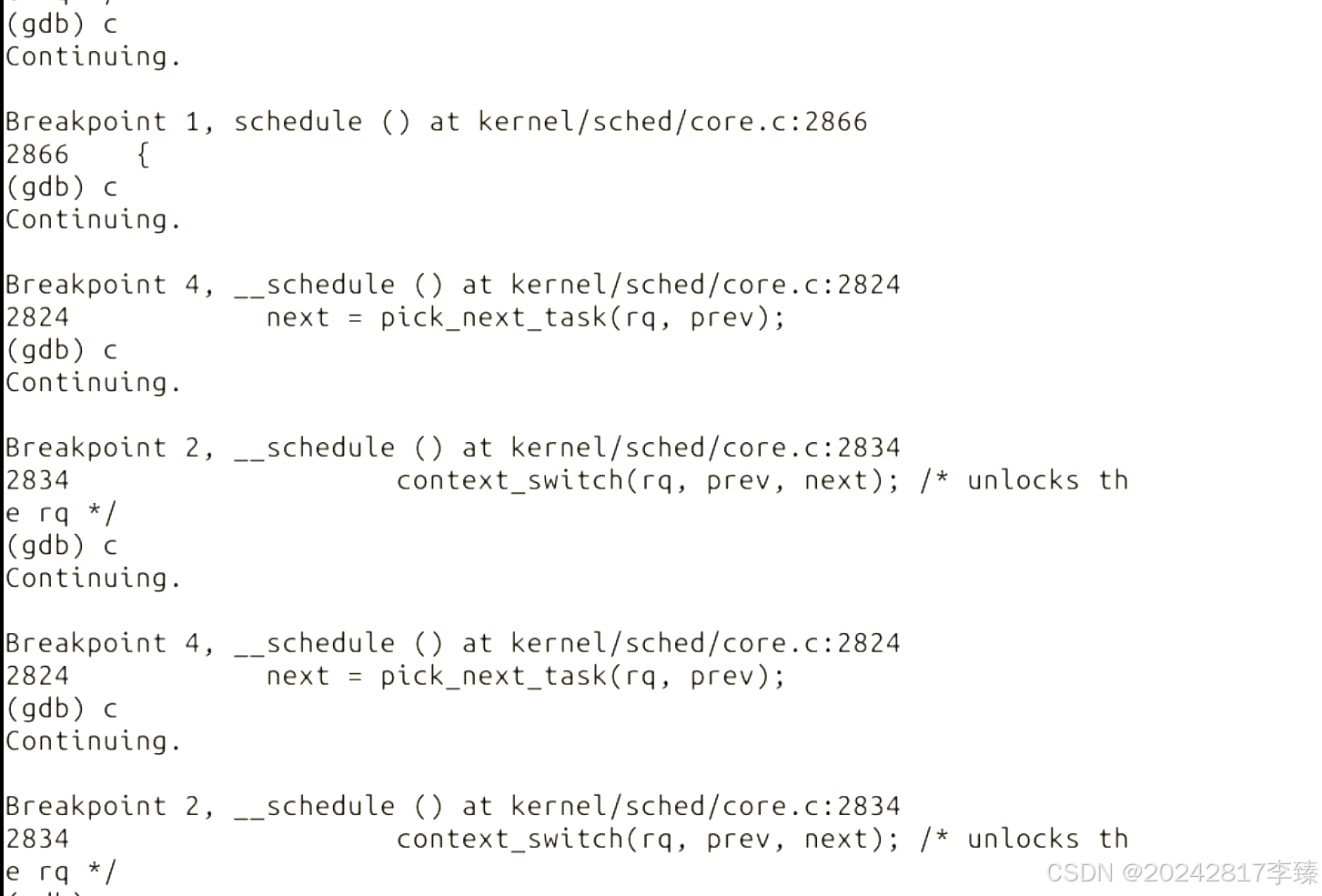

3. 使用c命令进行调试，跟踪分析schedule函数

三、内容理解

1. 理解 Linux 系统中进程调度的时机，看都是哪里调用了 schedule()

• 主动调用：当进程调用某些会导致阻塞的系统调用（如 sleep()、wait() 等）或明确调用 sched_yield() 时，内核会通过 schedule() 尝试选择其他可运行的进程。
• 被动让出：（1）进程时间片耗尽：当当前进程的时间片用尽时，调度器会被触发，检查是否需要切换到其他优先级更高的进程。（2）优先级变更：如果有一个高优先级的进程被唤醒，可能触发抢占调度，调用 schedule()。
• 进程阻塞：当进程因等待资源（如 I/O 或锁）而进入阻塞状态时，会通过调度器让出 CPU。
• 高优先级进程唤醒：如果一个高优先级进程被唤醒，可能触发抢占式调度，调用 schedule()。
• 中断处理后：在中断（如定时器中断）处理结束后，可能触发调度器检查是否需要切换到其他进程。

2. 关于switch_to函数
   由于switch_to不是函数，无法设置断点，我们进入内核源码查看context_switch()函数内部，源码如下：

asm volatile(
    "pushfl\n\t"                   /* 保存当前进程的 EFLAGS 寄存器内容到栈中，保留当前的标志状态 */
    "pushl %%ebp\n\t"              /* 将当前进程的基址指针 (ebp) 压入栈，保存当前栈帧的基址 */
    "movl %%esp,%[prev_sp]\n\t"    /* 将当前栈指针 (esp) 保存到 prev->thread.sp，记录当前进程的栈顶 */
    "movl %[next_sp],%%esp\n\t"    /* 将目标进程的栈指针 (next->thread.sp) 赋值给 esp，切换到目标进程的栈 */
    "movl $1f,%[prev_ip]\n\t"      /* 将下一条指令的地址 (1: 标签对应的位置) 保存到 prev->thread.ip */
    "pushl %[next_ip]\n\t"         /* 将目标进程的下一条指令地址 (next->thread.ip) 压入栈，准备执行目标进程 */
    "jmp __switch_to\n"            /* 跳转到内核的 __switch_to 函数，完成进一步的上下文切换 */
    "1:\t"                         /* 标签 1，标识当前代码的位置，供返回时使用 */
    "popl %%ebp\n\t"               /* 恢复目标进程的基址指针 (ebp)，还原目标进程的栈帧基址 */
    "popfl\n"                      /* 恢复目标进程的 EFLAGS 状态，完成标志寄存器的切换 */

    /* output parameters: 定义输出的变量及其对应的存储位置 */
    : [prev_sp] "=m" (prev->thread.sp),  /* 将当前进程的栈指针保存到 prev->thread.sp */
      [prev_ip] "=m" (prev->thread.ip),  /* 将当前进程的下一条指令地址保存到 prev->thread.ip */
      "=a" (last),                       /* 将最后一个运行的任务地址存储到 eax 寄存器 */

      /* clobbered output registers: 声明会被覆盖的寄存器 */
      "=b" (ebx), "=c" (ecx), "=d" (edx), /* ebx, ecx, edx 被汇编代码修改 */
      "=S" (esi), "=D" (edi)              /* esi, edi 被汇编代码修改 */

    /* input parameters: 定义输入的变量及其来源 */
    : [next_sp] "m" (next->thread.sp),   /* 提供目标进程的栈指针 (next->thread.sp) */
      [next_ip] "m" (next->thread.ip),   /* 提供目标进程的下一条指令地址 (next->thread.ip) */
      [prev]    "a" (prev),              /* eax 寄存器中保存当前进程的任务描述符地址 */
      [next]    "d" (next)               /* edx 寄存器中保存目标进程的任务描述符地址 */

    /* clobbered segment registers: 声明可能被修改的内存 */
    : "memory"
);

四、实验总结

在操作系统中，进程切换和中断处理是核心功能。schedule()函数负责调度，它通过调用pick_next_task()函数来执行进程调度算法，从而选择下一个即将运行的进程。随后，schedule()会利用context_switch()函数来完成进程的上下文切换，确保进程能够顺利交接控制权。
在context_switch()函数的实现中，switch_to()宏扮演着至关重要的角色。它负责保存当前进程的上下文信息至其栈中，并从目标进程的栈中恢复上下文，这涉及到处理器寄存器、堆栈指针和程序计数器等关键状态的保存与恢复。
switch_to()的实现细节会根据不同的硬件架构和编译选项进行调整。它通常需要汇编语言来精确控制上下文切换的具体操作，包括寄存器状态的保存和恢复。通过传入的参数，switch_to()将控制权转移到目标进程的堆栈，并从该堆栈中恢复进程的上下文，使得新选择的进程能够继续执行。
综上，schedule()、pick_next_task()、context_switch()以及switch_to()共同协作，实现了进程的调度和上下文的保存与恢复。这些组件在操作系统内核中发挥着至关重要的作用，它们确保了系统能够高效地管理CPU资源，并实现进程间的平滑切换。
