嵌入式备忘录（四） MOXA uport 1100系列转换器实现STM32H7进行485通讯

最新推荐文章于 2025-10-13 11:23:12 发布
原创 最新推荐文章于 2025-10-13 11:23:12 发布 · 1k 阅读 · 8 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #单片机 #嵌入式硬件

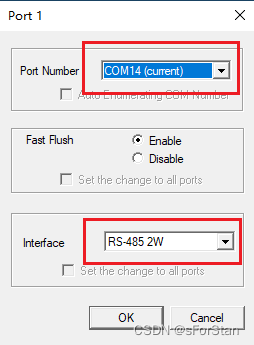

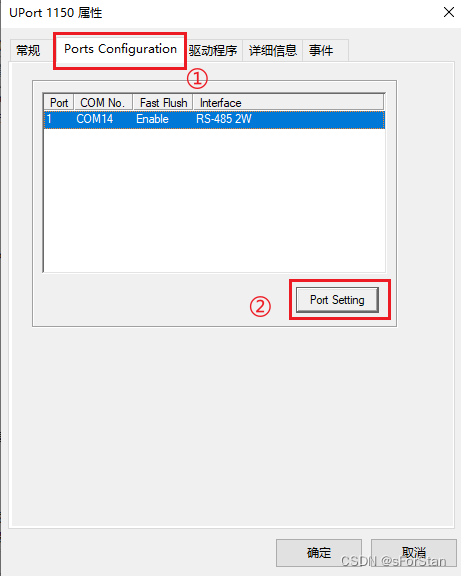

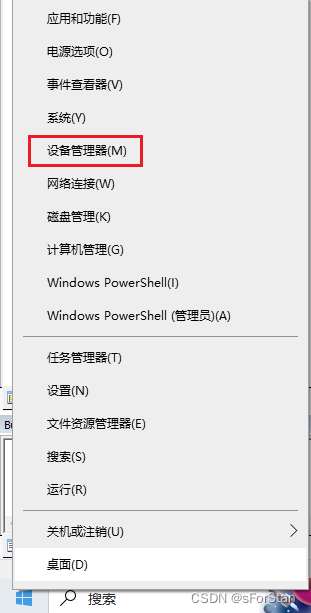

本文详细介绍了如何在STM32CubeMX中配置串口USART1以连接MAX3485ESA+TRS485芯片，包括波特率设置、中断管理以及485芯片驱动的控制，同时涉及Windows设备管理器中UPortUSB转接器的配置步骤。

STM32CubeMX配置

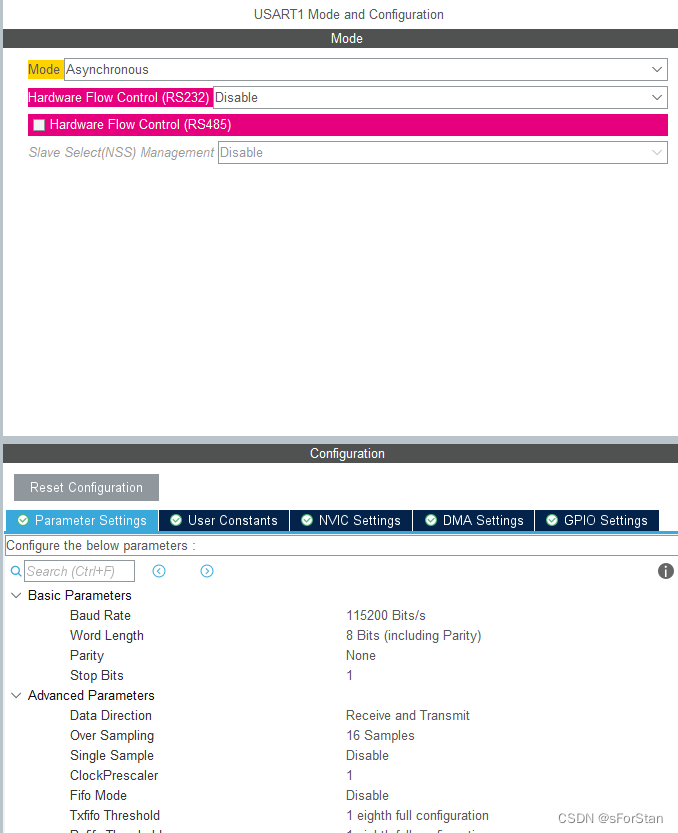

  • 首先对使用到的串口USART1进行一切基础配置，波特率，奇偶校验，数据位长度，停止位等等，并且使能中断
    在这里插入图片描述
  • 对使用到的引脚重新命名
    在这里插入图片描述
  • 还需要选择一个GPIO引脚控制通讯的收发，这里选择了PA8
    在这里插入图片描述
  • 将这三个引脚接到485芯片上，芯片的型号这里选择的是MAX3485ESA+T，另一端输出RS485的差分信号
    在这里插入图片描述
  • 到这里初步配置就完成了，点击生成代码生成keil工程

keil代码

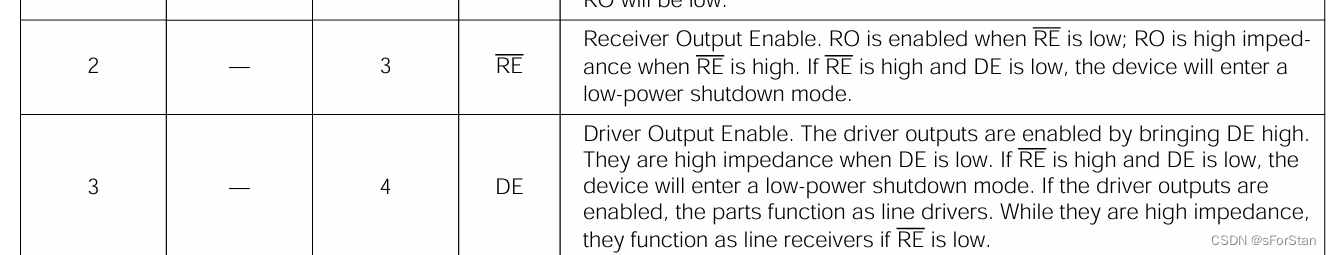

  • 根据485芯片的数据手册得知在串口收发消息前要对这两个引脚进行配置，使能发送时，要将RS458_DIR引脚拉高，使能接受时要对RS485_DIR引脚拉低
    在这里插入图片描述
  • 根据数据手册，在代码中进行一些宏定义
