【Multisim】Analyses and Simulation常用功能

最新推荐文章于 2025-10-21 01:19:24 发布
原创 最新推荐文章于 2025-10-21 01:19:24 发布 · 4.4k 阅读 · 18 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程

目标：使用Analyses and Simulation窗口中的瞬态分析，参数扫描功能测量电路

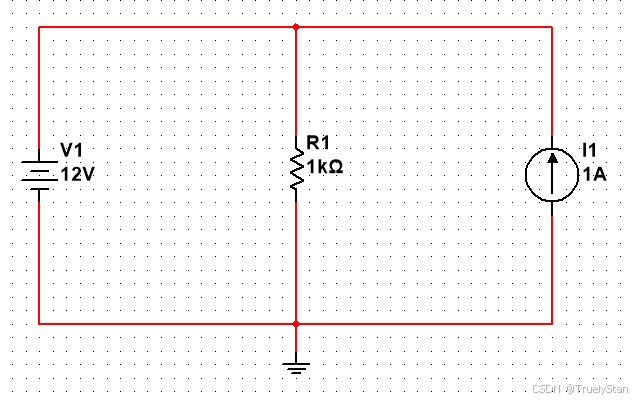

电路如下图所示，有一个电流源和一个电压源

在这里插入图片描述

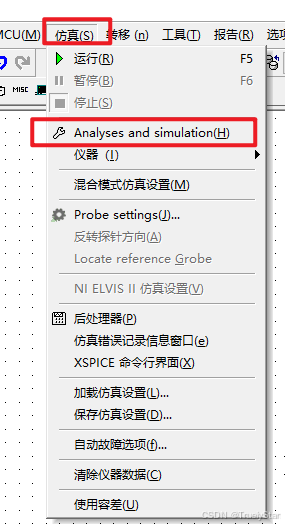

点击仿真->Analyses and simulation打开窗口

在这里插入图片描述

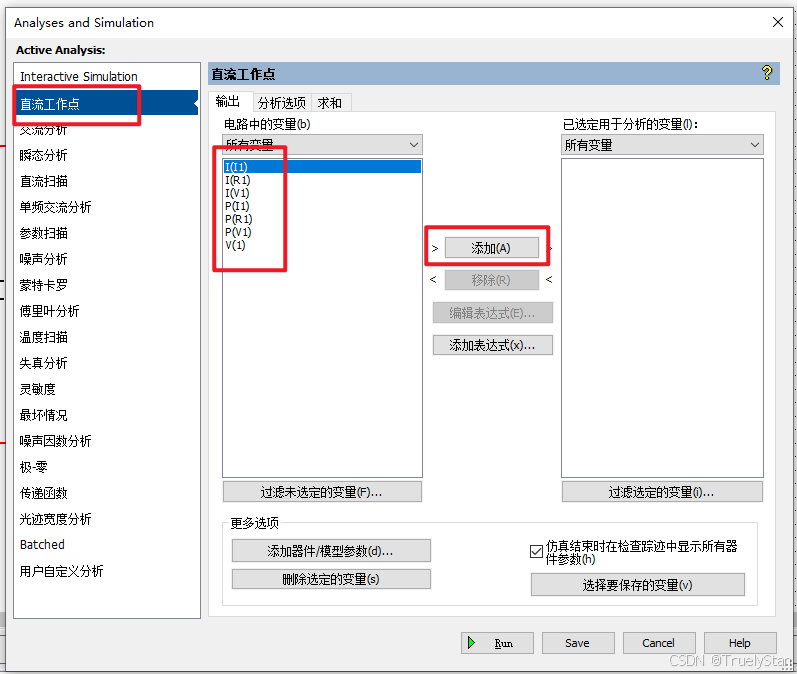

选择直流工作点，左边这些是电路中直流工作点的各个参数，点击添加添加到右边

在这里插入图片描述

右边的参数也可以点击移除到左边

在这里插入图片描述

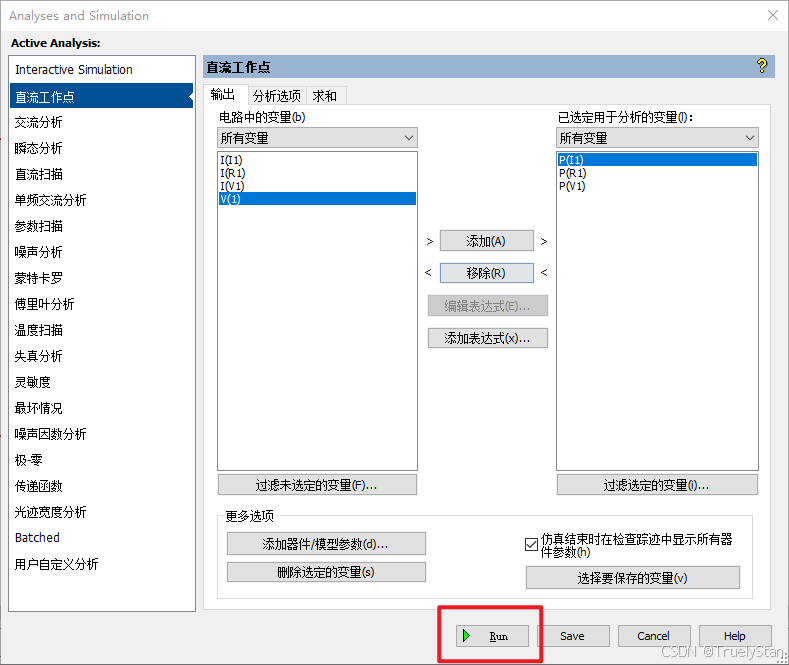

确定好要测量的参数，点击Run

在这里插入图片描述

图示仪视图中显示参数
