stm32连接ESP8266

ESP8266基础

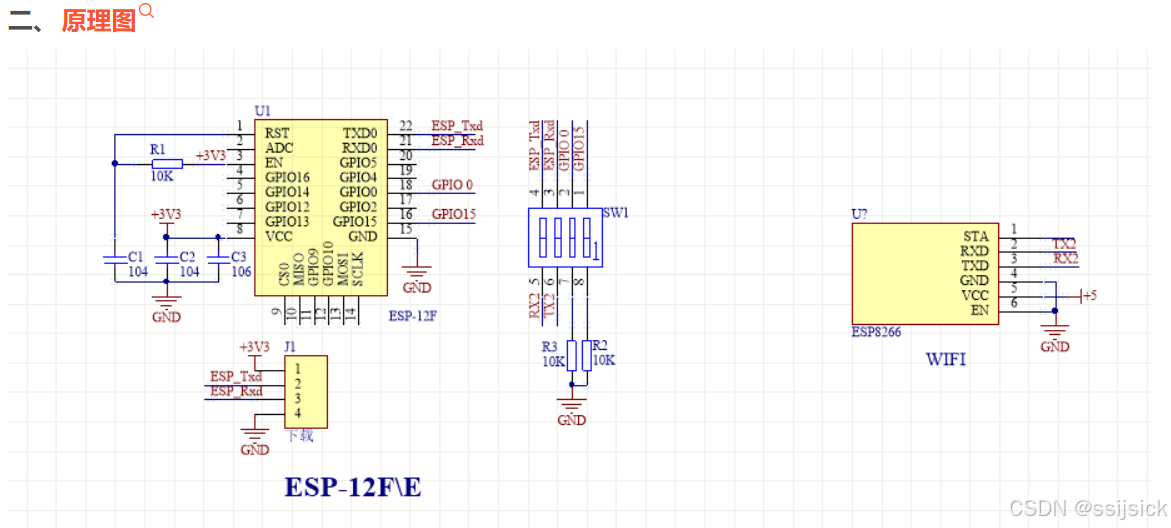

原理图

模式

• STA：也称为站点模式或客户端模式，ESP8266在STA模式下可以连接到路由器或接入点（AP）的WiFi网络。这种模式允许ESP8266通过互联网进行远程控制和数据传输‌

• AP：在这种模式下，ESP8266充当热点，为其他设备提供一个无线连接。其他设备可以连接到这个热点，实现局域网内的无线控制‌

• STA+AP：这是STA模式和AP模式的结合，ESP82646既可以作为客户端连接到其他WiFi网络，同时也可以作为一个热点，提供无线连接给其他设备‌

AT指令

AT指令	功能
AT	测试是否正常启动
AT+CWMODE=1	设置 STA 模式
AT+CWMODE=2	设置 AP 模式
AT+CWMODE=3	设置 AP+STA 模式
AT+RST	重启生效
AT+CWSAP=”SSID”,”password”,1,4	设置 AP 参数：账号为SSID ，密码为password，通道号为 1，加密方式为：WPA_WPA2_PSK
AT+CIPMUX=0	开启单连接
AT+CIPMUX=1	开启多连接
AT+CIPSERVER=1,8080	开启 SERVER 模式，设置端口为 8080
AT+CIPSTART=”TCP”,”192.168.X.XXX”,8080	建立 TCP 连接到”192.168.X.XXX”,8080
AT+CIPSTART=”UDP”,”192.168.X.XXX”,8080	建立 UDP 连接到”192.168.X.XXX”,8080
AT+CIPCLOSE	断开 TCP 连接
AT+CWQAP	断开热点
AT+CIPSEND=n	开始传输，n表示需要传输的字节数
AT+CIPSEND=0,n	向 ID0 发送 n 字节数据包，n的值自己定
AT+CIPMODE=1	开启透传模式（直接发送数据）
AT+CIPSEND	开始发送数据
AT+CIPMODE=0	退出透传
AT+CWJAP=”SSID”,”password”	加入 WIFI 热点：SSID ，密码为：password
AT+CIFSR	查询 ESP8266 的 IP 地址
AT+CIPSTA?	查询 ESP8266 的 IP 、网关地址和子网掩码

代码

采用串口+DMA+空闲中断来接收数据

#ifndef     _ESP8266_H_
#define     _ESP8266_H_
#include    "main.h"

#define     WiFiName        "wifi_name"                          //WiFi名称
#define     WiFiPassword    "wifi_password"                      //WiFi密码

#define     IP              "TCP_IP"                             //IP地址
#define     PORT            "8080"                              //端口


#define     ESP8266_TIMEOUT         100000                  //超时时间
#define     ESP8266_RX_BUF_LEN      1024                    //接收缓冲区大小
#define     ESP8266_RX_MAX          256                     //接收缓冲区最大值
extern uint8_t ESP8266_RX_BUF[ESP8266_RX_BUF_LEN];          //接收缓冲区

typedef enum
{
    ESP8266_OK = 0,
    ESP8266_Timeout,
    ESP8266_Error,
    ESP8266_RX_NOT_FULL
}ESP8266_Code;                                              //返回值
typedef enum
{
    false = 0,
    true
}bool;
typedef enum
{
    ESP8266_STATUS_IDEO = 0,
    ESP8266_STATUS_AT,
    ESP8266_STATUS_TX_RX
}ESP8266_STATUS;										//用于判断当前是AT测试还是数据传输
extern ESP8266_STATUS ESP8266_Status ;

HAL_StatusTypeDef ESP8266_Init(void);                       //初始化
ESP8266_Code ESP8266_SendAT(char *atCode);                  //发送AT指令

#endif

#include "esp8266.h"
#include "usart.h"
#include "stdio.h"
#include "string.h"
uint8_t ESP8266_RX_BUF[ESP8266_RX_BUF_LEN] = {0};               // 接收缓存
bool ESP8266_RX_FLAG = false;                                   // 接收完全标志
uint16_t ESP8266_RX_NUM = 0;                                    // 接收数据长度
ESP8266_STATUS ESP8266_Status = ESP8266_STATUS_IDEO;            // 状态
ESP8266_Code ESP8266_SendAT(char *atCode)
{
    ESP8266_Status = ESP8266_STATUS_AT;
    HAL_StatusTypeDef status = HAL_UART_Transmit(&huart2, (const uint8_t *)atCode, strlen(atCode),ESP8266_TIMEOUT);
    if(status != HAL_OK)                                // 发送失败
    {
        return ESP8266_Error;
    }
    uint16_t time = 0;
    while(ESP8266_RX_FLAG != true && time < ESP8266_TIMEOUT)   // 等待接收完全
    {
        time++;
        HAL_Delay(1);
    }
    //接收数据后的处理
    ESP8266_RX_FLAG = false;
    // ESP8266_Status = ESP8266_STATUS_IDEO;
    // 超时处理
    if(time >= ESP8266_TIMEOUT)                         // 超时
    {
        return ESP8266_Timeout;
    }
    return ESP8266_OK;
}

HAL_StatusTypeDef ESP8266_Init(void)
{
    HAL_StatusTypeDef status = HAL_UARTEx_ReceiveToIdle_DMA(&huart2, ESP8266_RX_BUF, ESP8266_RX_MAX);
    if(status != HAL_OK)
    {
        // Error    显示错误信息
    }
    __HAL_DMA_DISABLE_IT(&hdma_usart2_rx, DMA_IT_HT);       // 禁止DMA半传输中断

    /*  开始发送AT指令  */
    char atCode[50] ;
    sprintf(atCode, "AT+CWJAP=\"%s\",\"%s\"\r\n", WiFiName, WiFiPassword);
    // AT指令
    if(ESP8266_SendAT("AT\r\n") == ESP8266_Timeout)
    {
        // AT测试失败
        HAL_UART_Transmit(&huart1, "AT测试失败\r\n",sizeof( "AT测试失败\r\n"), ESP8266_TIMEOUT);
        return HAL_ERROR;
    }
    //STA模式
    if(ESP8266_SendAT("AT+CWMODE=1\r\n") != ESP8266_OK)     // 设置为STA模式
    {
        // 设置失败
        HAL_UART_Transmit(&huart1, "设置失败\r\n",sizeof( "设置失败\r\n"), ESP8266_TIMEOUT);
        return HAL_ERROR;
    }
    // 连接WiFi
    if(ESP8266_SendAT(atCode) != ESP8266_OK)  // 连接WiFi
    {
        // 连接失败
        HAL_UART_Transmit(&huart1, "连接WiFi失败\r\n",sizeof( "连接WiFi失败\r\n"), ESP8266_TIMEOUT);
        return HAL_ERROR;
    }
    if(ESP8266_SendAT("AT+CIFSR\r\n") != ESP8266_OK)  // 获取IP地址
    {
        // 获取失败
        HAL_UART_Transmit(&huart1, "获取IP地址失败\r\n",sizeof( "获取IP地址失败\r\n"), ESP8266_TIMEOUT);
        return HAL_ERROR;
    }
    //开启透传模式
    if(ESP8266_SendAT("AT+CIPMODE=1\r\n") != ESP8266_OK)  // 设置透传模式
    {
        // 设置失败
        HAL_UART_Transmit(&huart1, "设置透传模式失败\r\n",sizeof( "设置透传模式失败\r\n"), ESP8266_TIMEOUT);
        return HAL_ERROR;
    }
    sprintf(atCode, "AT+CIPSTART=\"TCP\",\"%s\",\"%s\"\r\n", IP, PORT);
    if(ESP8266_SendAT(atCode) != ESP8266_OK)  // 连接TCP
    {
        // 连接失败
        HAL_UART_Transmit(&huart1, "连接TCP失败\r\n",sizeof( "连接TCP失败\r\n"), ESP8266_TIMEOUT);
        return HAL_ERROR;
    }
    //显示连接成功
    HAL_UART_Transmit(&huart1, "连接成功\r\n",sizeof( "连接成功\r\n"), ESP8266_TIMEOUT);
    return HAL_OK;
}
//DMA+空闲中断
void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)
{
    if(huart->Instance == USART2)
    {
        ESP8266_RX_NUM += Size;                                                                 // 接收数据长度
        if(ESP8266_RX_NUM + ESP8266_RX_MAX >= ESP8266_RX_BUF_LEN)                               // 超出接收缓存
        {
            ESP8266_RX_NUM = 0;
        }

        if(ESP8266_Status == ESP8266_STATUS_AT)                                                 // AT指令
        {
            if(strstr((char *)ESP8266_RX_BUF, "OK") != NULL)
            {
                ESP8266_RX_FLAG = true;                                                         // 接收完全
                HAL_UART_Transmit(&huart1,ESP8266_RX_BUF, ESP8266_RX_NUM, ESP8266_TIMEOUT);     // 发送接收到的数据
                memset(ESP8266_RX_BUF, 0, ESP8266_RX_NUM);                                      // 清空接收缓存
                ESP8266_RX_NUM = 0;                                                             // 接收数据长度
            }
            else                                                                                // 未完全接收
            {
                HAL_UARTEx_ReceiveToIdle_DMA(&huart2, &ESP8266_RX_BUF[ESP8266_RX_NUM], ESP8266_RX_MAX); // 继续接收下一段数据
                __HAL_DMA_DISABLE_IT(&hdma_usart2_rx, DMA_IT_HT);
                return;
            }
        }
        else if(ESP8266_Status == ESP8266_STATUS_TX_RX)
        {
            // 正常传输数据的处理
        }

        HAL_UARTEx_ReceiveToIdle_DMA(&huart2, ESP8266_RX_BUF, ESP8266_RX_MAX);				//开启下一次接收
        __HAL_DMA_DISABLE_IT(&hdma_usart2_rx, DMA_IT_HT);
    }
}
