电脑ping手机查看ARP抓包

首先尝试同连校园网，电脑ping手机

如果电脑手机连不同的WiFi（电脑连ustb-v6，手机连ustb-wifi)

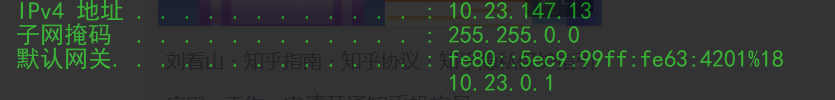

使用ipconfig查看IP配置:

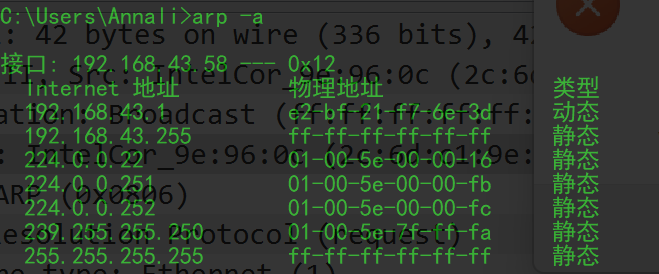

使用arp -a查看电脑的arp表

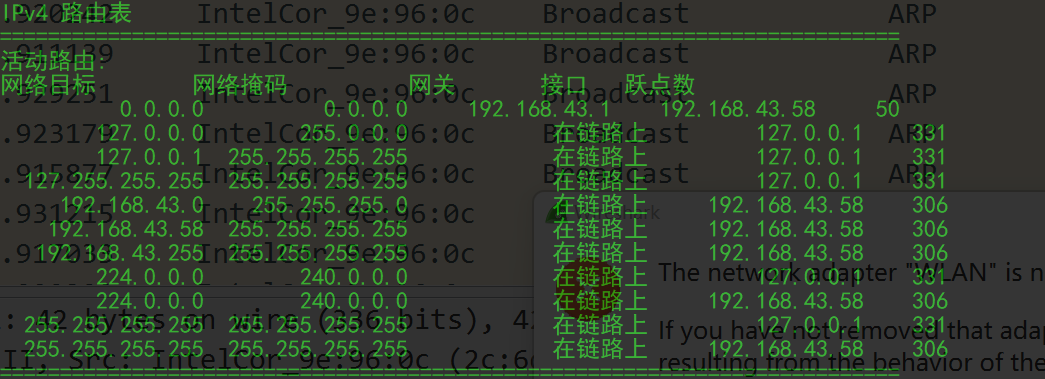

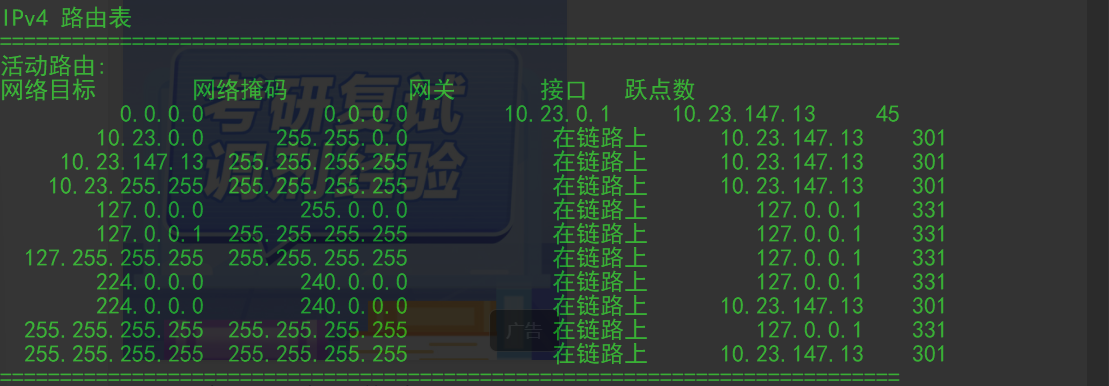

使用route print查看路由配置


手机的ip地址是10.24.52.88（每次分配到的都不一样）

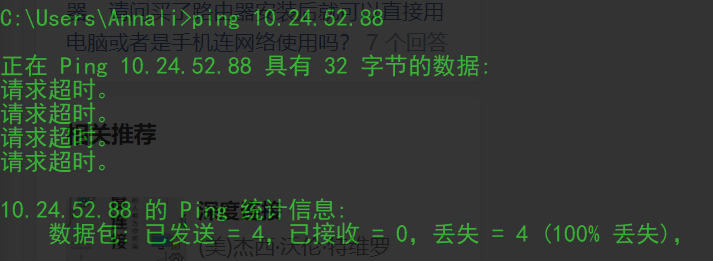

如果ping 10.24.52.88，其结果为

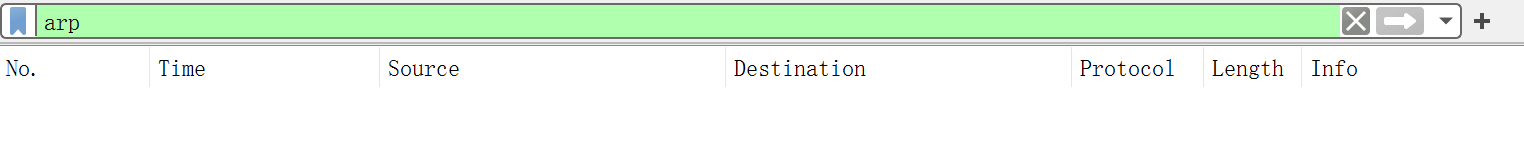

wireshark没有抓到arp包，说明未发送arp请求，对应ping202.204.0.5

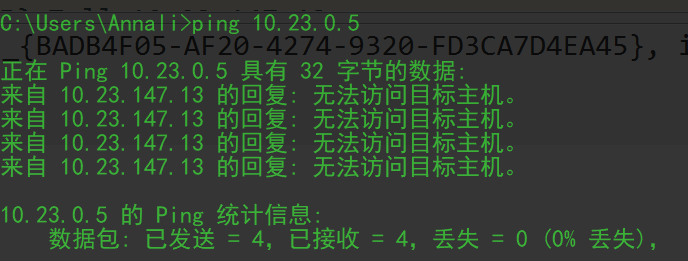

如果ping 10.23.0.5，其结果为

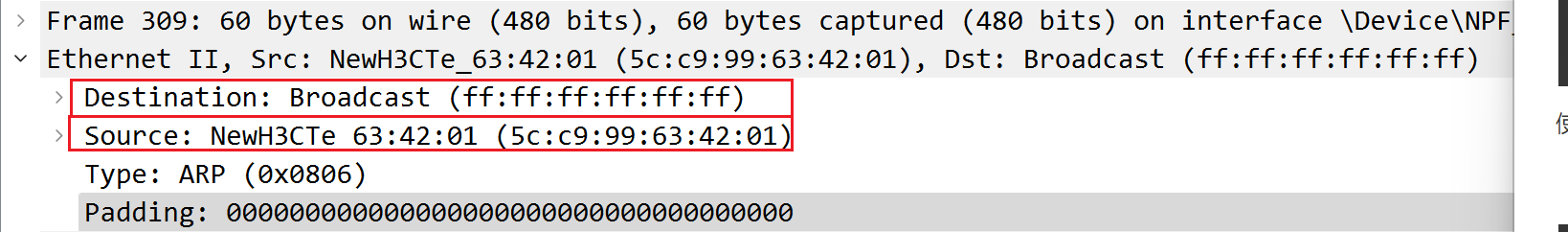

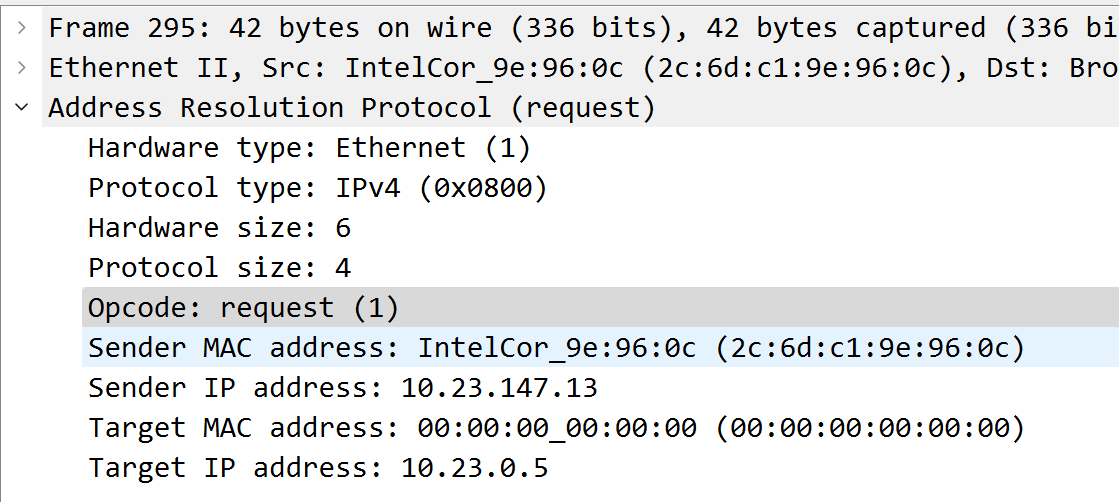

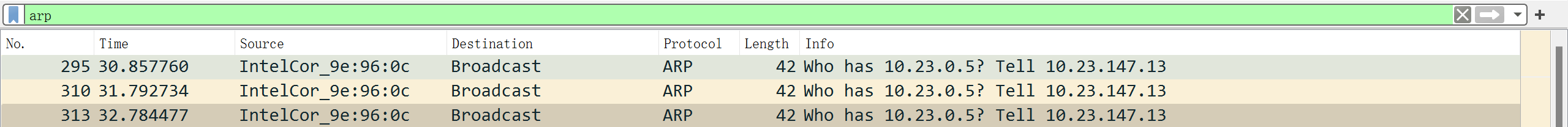

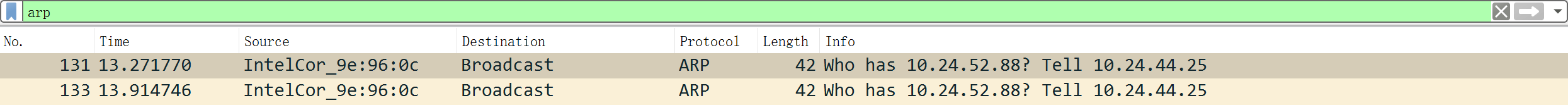

wireshark抓包内容为：（12条一样的）

可见是一条广播，其广播的source的mac地址是设备的mac地址

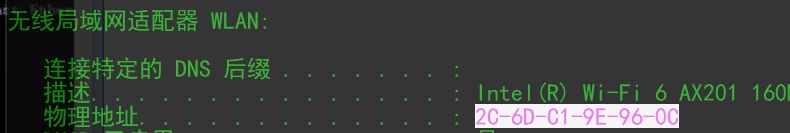

输入ipconfig -all验证


其运作步骤为

//查看路由表 -> 匹配到10.23.0.0（255.255.0.0）-> 发现网关为10.23.147.13 -> ...
这个思路是错误的，ARP的工作方式只有找MAC地址，与路由表没有关系

查看ARP表，没有找到对应的MAC地址 -> 发送ARP请求，广播寻找10.23.0.5

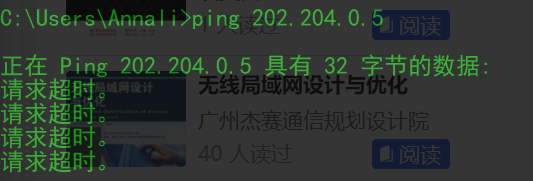

如果ping 202.204.0.5，其结果为

wireshark没有抓到arp包，说明未发送arp请求

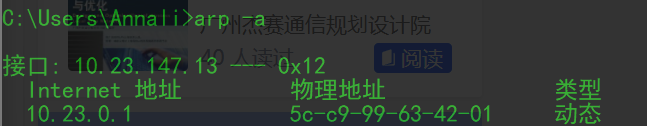

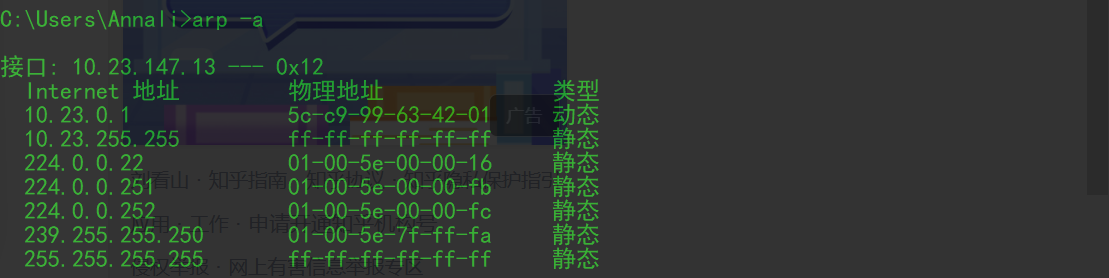

查看ARP表 -> 没有发现可匹配的选项 -> 走默认网关 -> 查看ARP表，网关对应的MAC地址为（下图） -> 发送ARP请求

之后是网关进行202.204.0.5的查找，所以设备捕获不到ARP包了

如果电脑也链接ustb-wifi，即与手机处于同一网段，此时

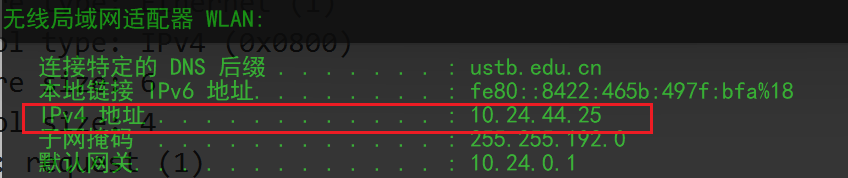

电脑ip地址：

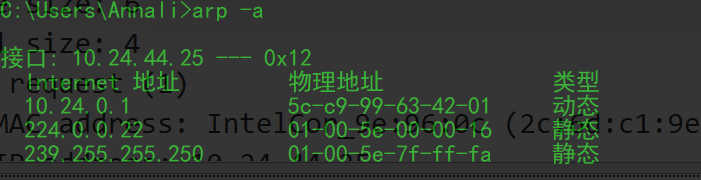

ARP表：

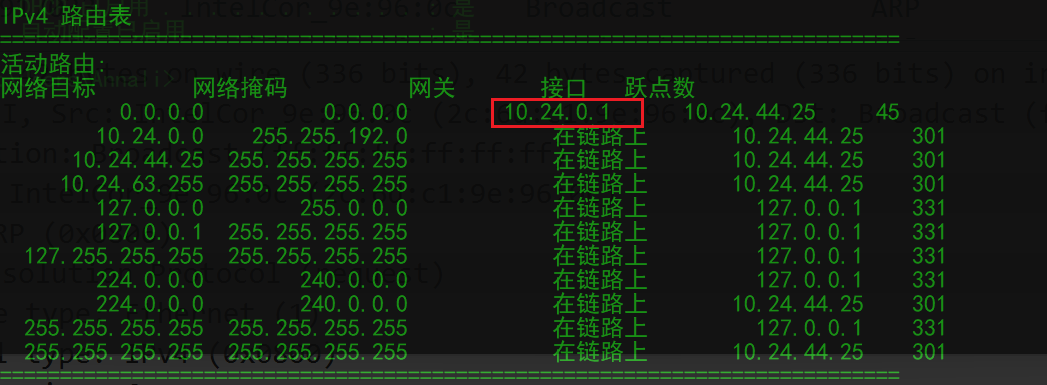

默认网关：

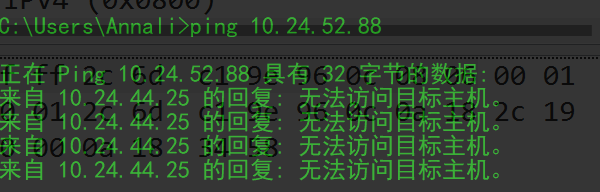

ping10.24.25.88

抓包：

两个ip是同一同网段的，但是ping不通，是因为(99+ 封私信 / 80 条消息) 同一个实验室的两个电脑连接校园网同一 WiFi 下，无法互相 ping，请问怎么解决呢？ - 知乎 (zhihu.com)

校园网的基本设置就是要求IP隔离，也就是无线用户之间互相隔离
这是为了保护每个用户的网络安全，不传播病毒，也不能相互攻击。

为了证明是校园网的问题，用电脑连手机热点：

手机的ip地址为10.28.3.125

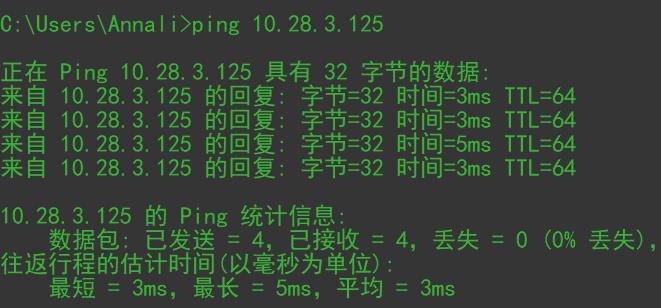

此时ping10.28.3.125(手机)

wireshark没有抓到包，因为是不在一个网段里，由网关进行操作。

参考：

同网段查询

1. 主机A希望向主机B发送IP报文。先根据主机B的IP，检查自己的ARP 表中是否有主机B的MAC，有就将IP与MAC地址填入IP报文头直接发送；
2. 若没有，则缓存IP报文并广播发送 ARP Request 报文；
3. 收到 ARP Request 报文的主机检查自己是否为目的主机，若不是则忽略该报文；
4. 如果发现自己是目的主机，将 ARP Request 报文中主机A的IP地址和MAC地址存入自己的ARP表中，同时主机B以单播方式向主机A回应一个ARP Reply 报文；
5. 最后主机A将根据ARP Reply得到主机B的MAC地址。它将主机B的<IP地址，MAC地址>存入自己的ARP表并将这两个字段填入IP报文头并发送。

不同网段查询

1. 主机A希望向主机B发送IP报文。先向ARP查询主机B的IP地址，ARP根据掩码发现自己与目的IP不在同一个网段，此时ARP将查询网关(默认路由)的MAC地址，如果连网关的MAC地址都没有的话则对网关地址再进行同网段ARP查询，查询后将<网关IP,网关MAC>和<主机B IP,网关MAC>两项放入ARP表中；
2. 主机A将IP报文发往网关。此时：目的IP=主机B，目的MAC=网关，源IP和源MAC=主机A；
3. 网关收到IP报文后发现目的IP根本不是他，于是网关一方面将主机A的IP与MAC地址放入ARP表，另一方面去自己的ARP表中查找目的IP的MAC地址，如果没有的话在主机B所在的网段进行同网段ARP查询，查询后将主机B的IP与MAC地址放入自己的ARP表；
4. 网关向主机B发送IP数据报。此时：目的IP=主机B，目的MAC=主机B，源IP=主机A，源MAC=网关；
5. 最后主机B收到IP数据报并将<主机A的IP,网关的MAC>放进自己的ARP表中

--------同网段和不同网段的ARP协议 - 简书 (jianshu.com)
