Matlab/simulink建模技巧-将当前层的outport模块批量转化为goto模块

1、背景：simulink搭建模型时，有时需要对模型批量处理，对模型进行优化；

例如模型中A，A1，A2，A3 outport模块，需要批量转化为goto模块，即图1转化为图2；

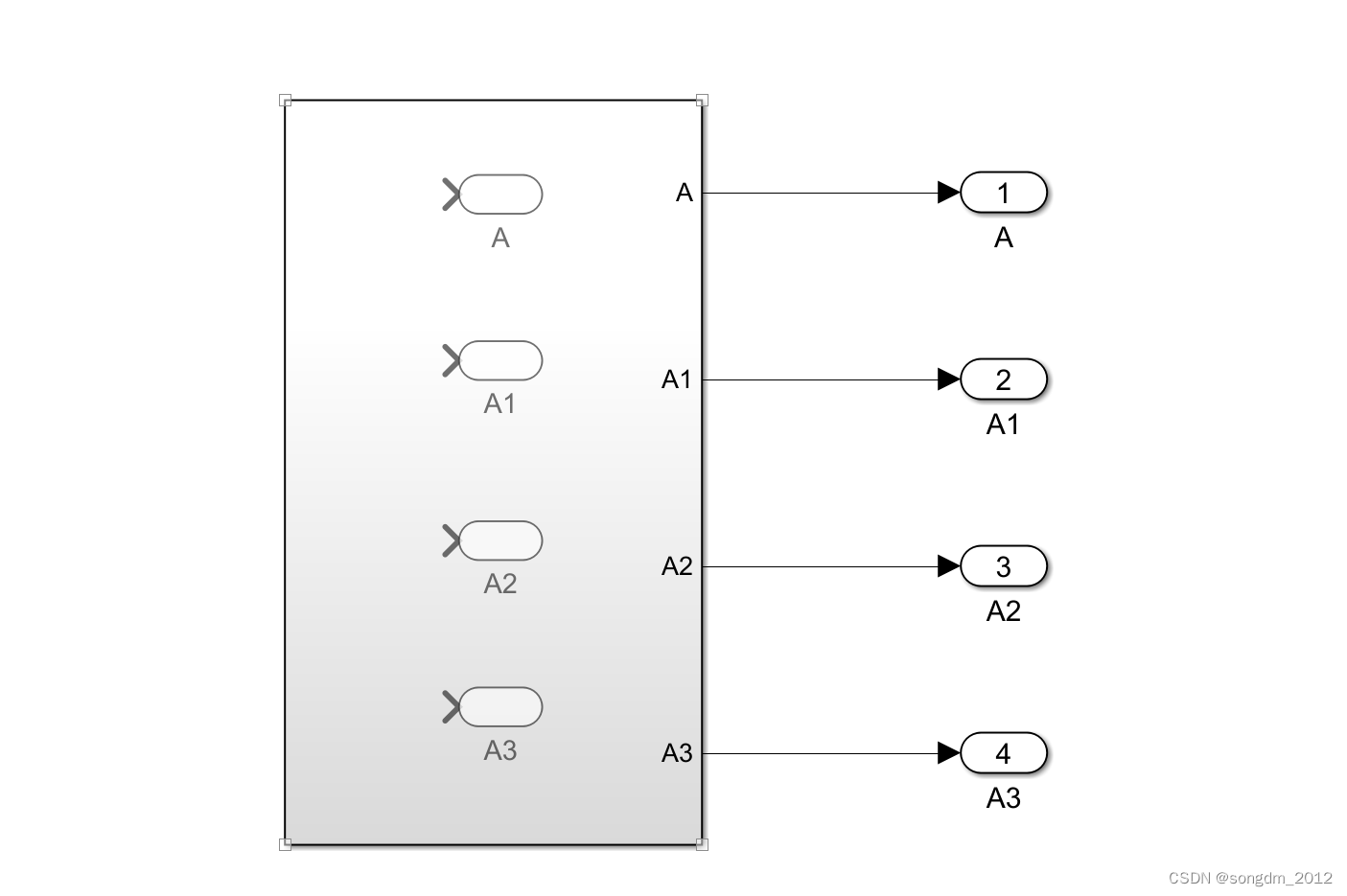

图1

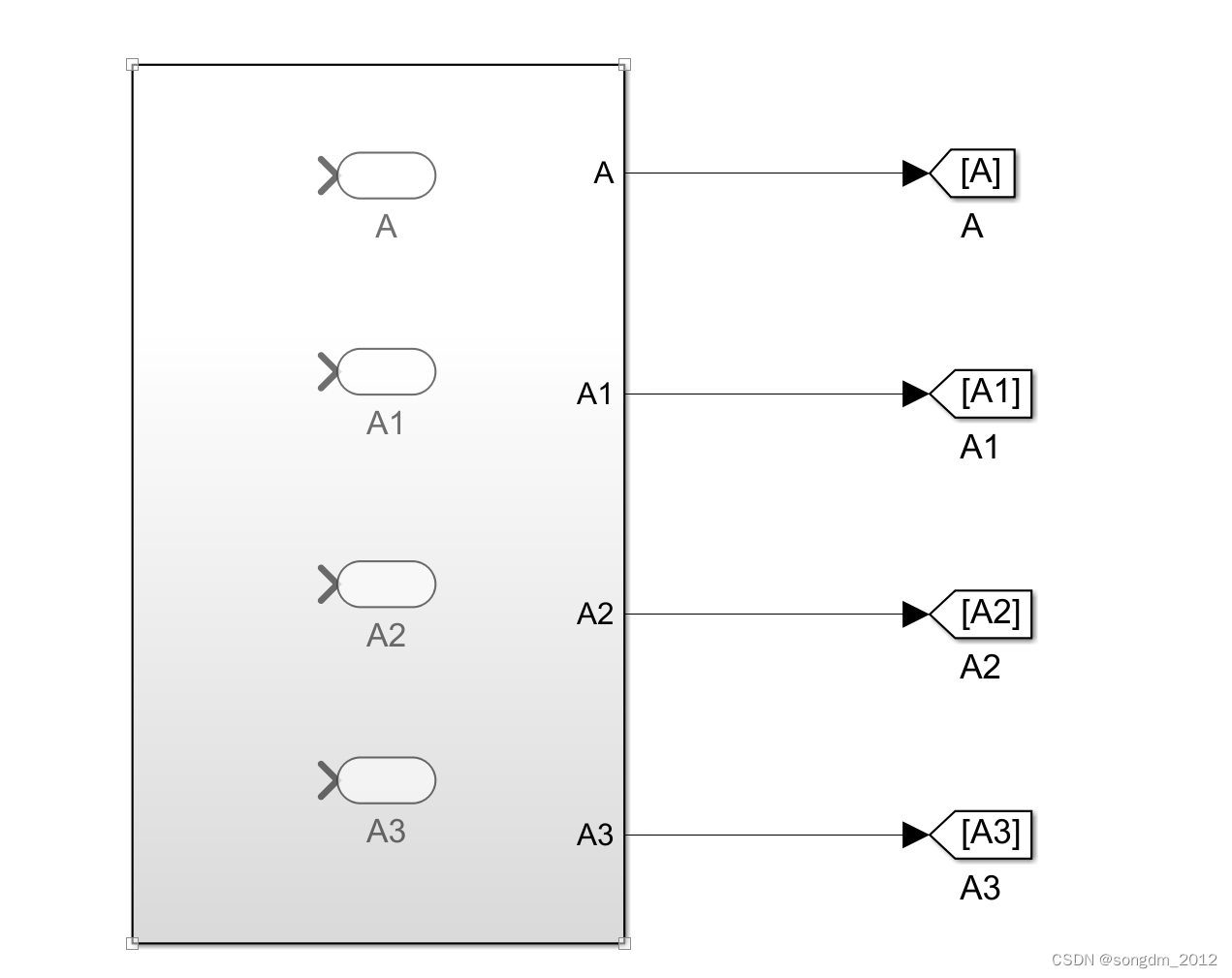

图2

2、具体步骤：

新建M脚本，将下面的程序复制到脚本中，打开当前需要转化的模型，运行脚本即可实现上述效果。

% 将当前层的Output转换成Goto，并将转换的Output名字写入Goto.txt
blks = find_system(gcs,'SearchDepth',1,'BlockType','Outport');
names_out = get_param(blks,'Name');
for i = 1:length(blks)
    h = replace_block(blks{i},'Outport','Goto','noprompt');
    set_param(h{1},'GotoTag',names_out{i});
end

fid = fopen('Goto.txt','w');
fprintf(fid,'%s',strjoin(names_out,'\n'));
fclose(fid);
