Matlab/simulink建模技巧-批量修改模型中逻辑运算的数据输出类型

背景介绍：

simulink默认的逻辑运算模块输出的数据类型是boolean，那么如果模型做好了因为需要调整输出类型uint8，如何调整？

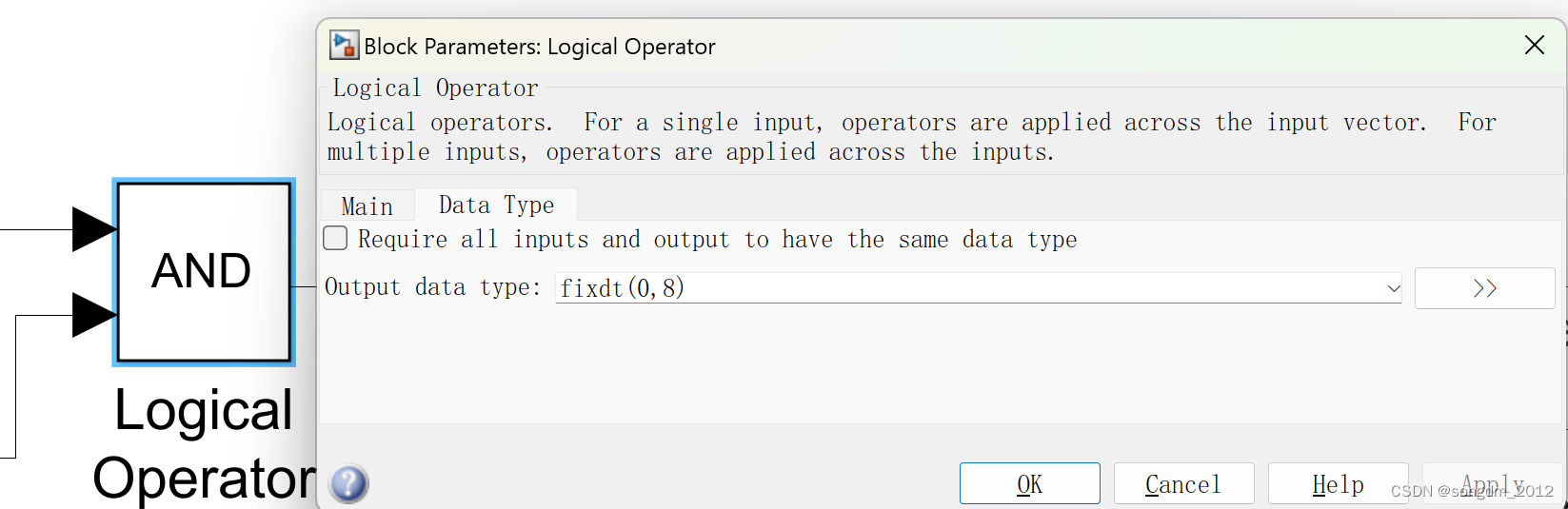

图1

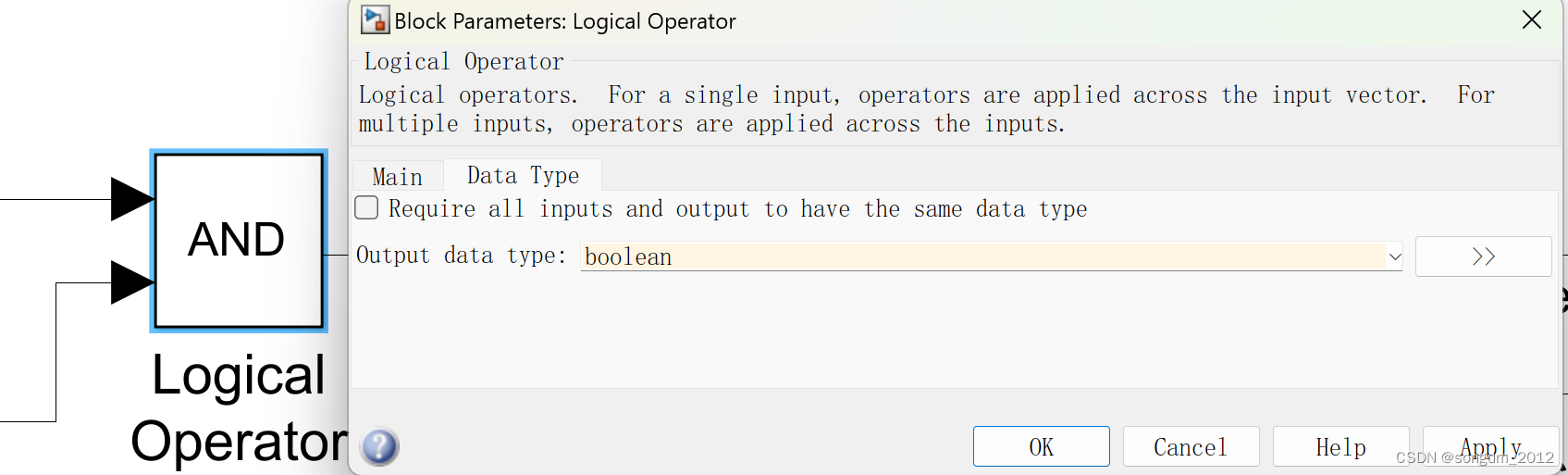

图2

可以参考下面步骤进行：

1、新建M脚本，将下面的程序复制到脚本中，打开当前需要转化的模型，运行脚本即可实现上述效果，实现图1到图2的批量修改。

function setLogicalOperatorU8
blks = find_system(bdroot,'LookUnderMasks','all', 'BlockType', 'Logic');
for i=1:length(blks)
set_param(blks{i},'OutDataTypeStr','fixdt(0,8)')
end

2、如果需要修改为其它数据类型，把fixdt(0,8)修改为需要的数据类型即可。
