背景:对测量数据(dat、mdf等文件格式)分析时,有时需要进行数据分析。比如原始的测量数据中有发动机转速、扭矩参数,但是没有功率参数,但是功率可以根据转速和扭矩参数计算,计算公式power=T*n/9550。根据分析数据的需要,我们可以利用CANape的函数功能,并在图形窗口中显示,方便数据统计分析。 本文以简单的功率计算说明。
目录
1、打开CANape,加载好dat数据,在Graphic窗口左侧空白处右键Insert创建虚拟文件通道
6、按照C语音的语法格式(以计算功率为例)编写函数,compile运行,确认无语法错误即可
8、链接信号,点击Link manually,顺便填写函数的单位Unit
9、链接信号的来源,本次选择的来源为测量文件dat,点击OK
1、打开CANape,加载好dat数据,在Graphic窗口左侧空白处右键Insert创建虚拟文件通道

2、选择Function

3、点击New

4、 自定义函数名称,点击OK

5、编写数据处理函数

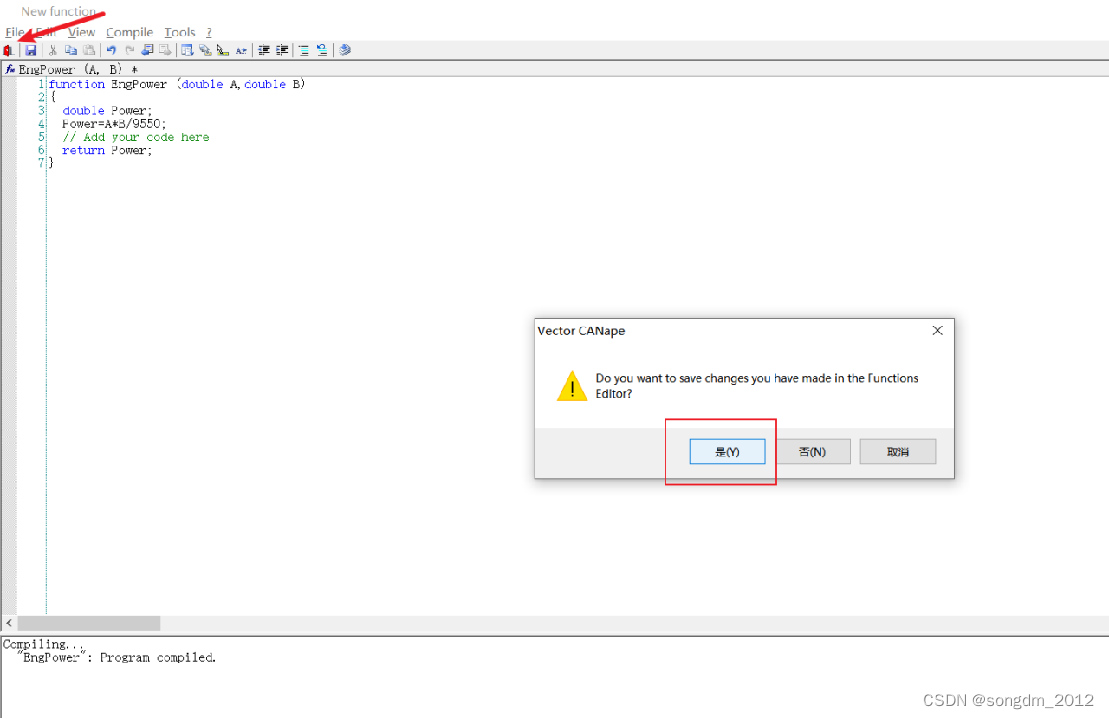

6、按照C语音的语法格式(以计算功率为例)编写函数,compile运行,确认无语法错误即可

7、 关闭程序界面,保存编辑。

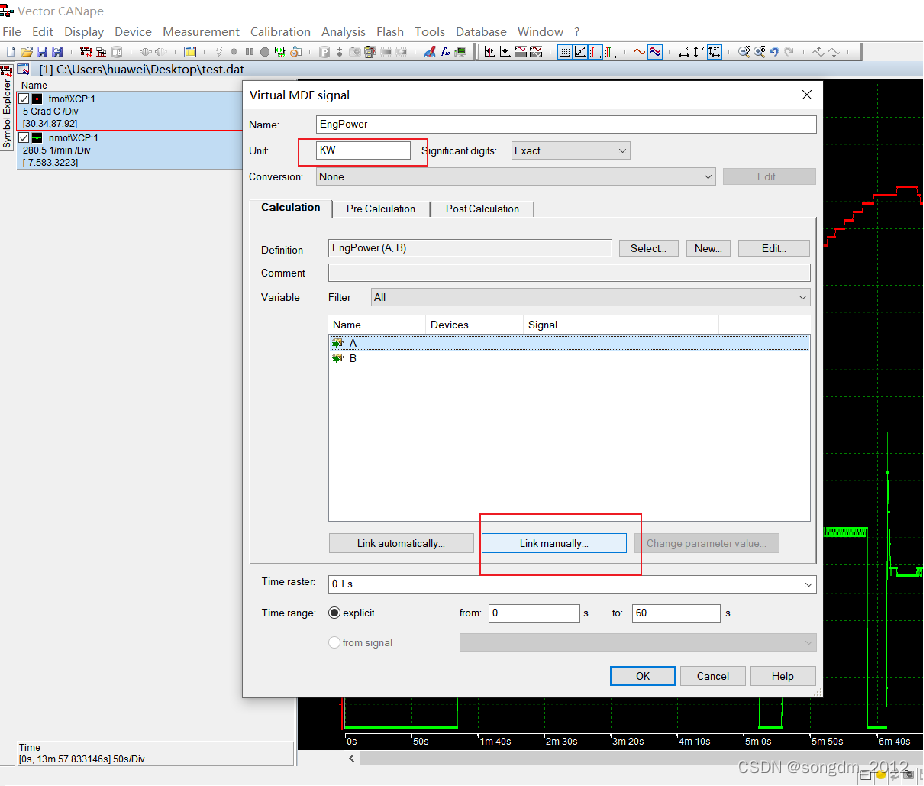

8、链接信号,点击Link manually,顺便填写函数的单位Unit

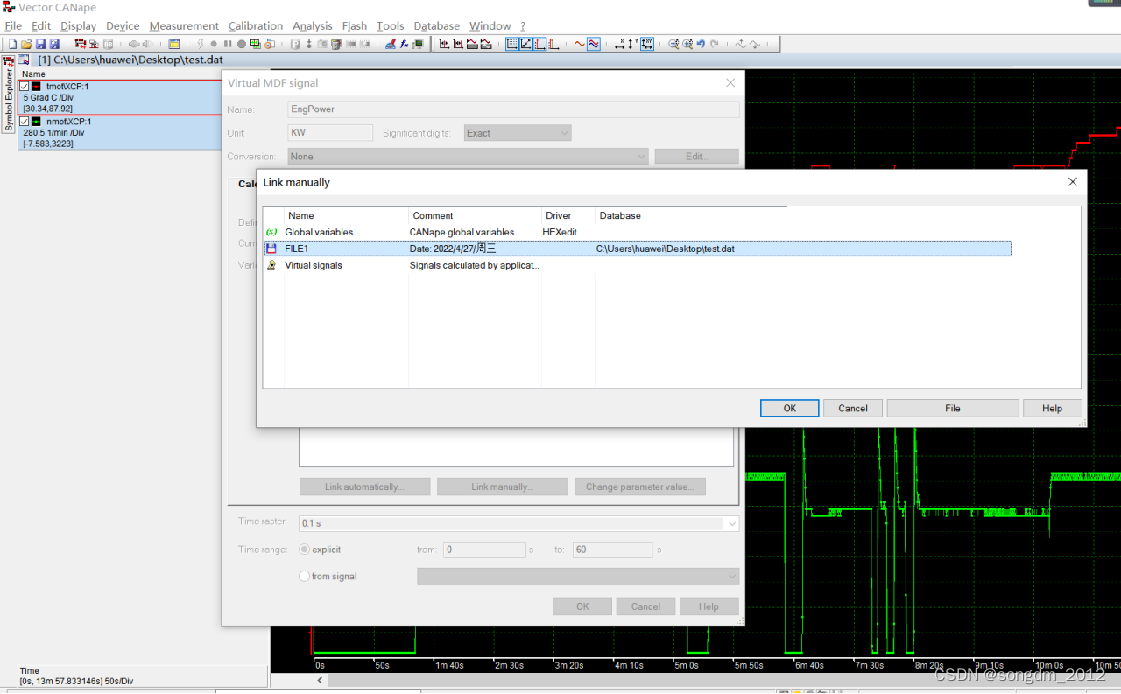

9、链接信号的来源,本次选择的来源为测量文件dat,点击OK

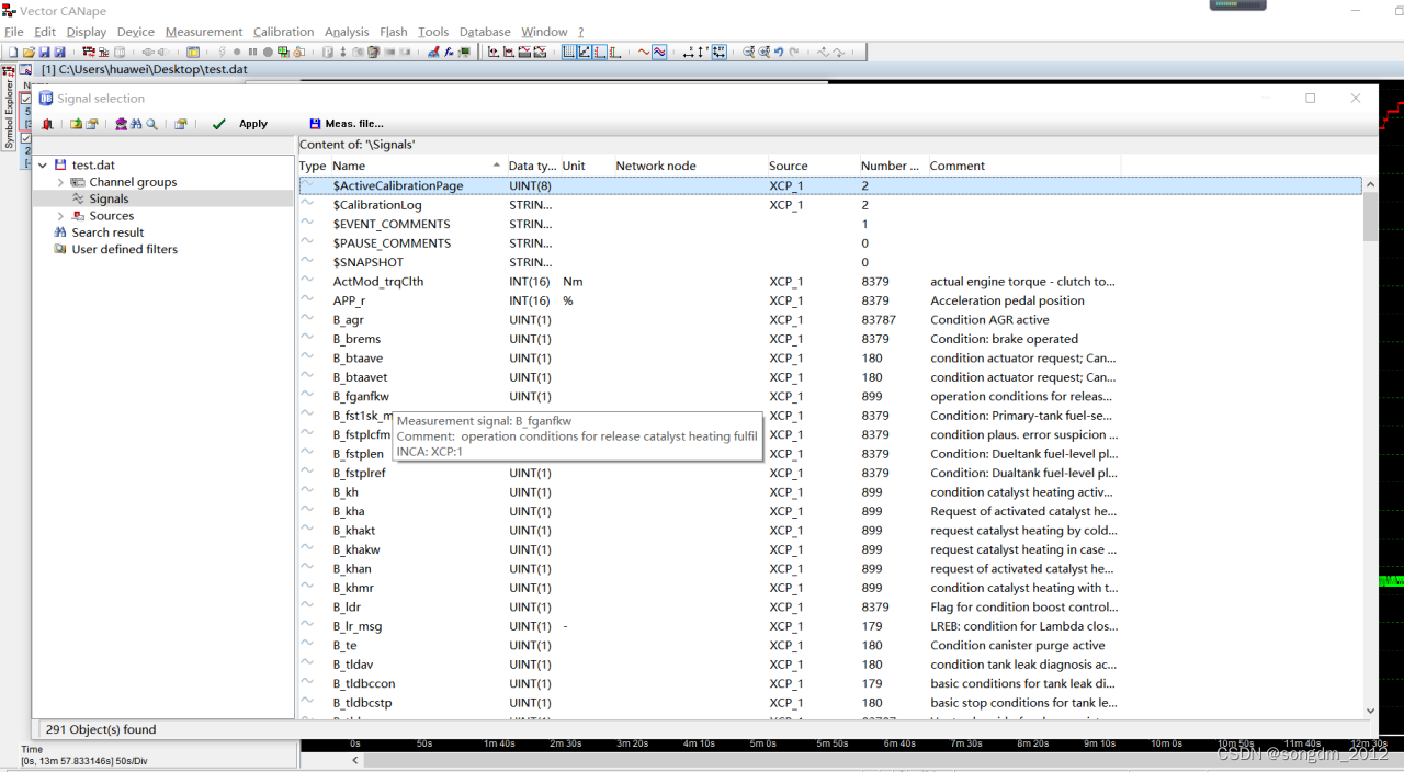

10、链接参与函数计算的信号,依次选择即可。

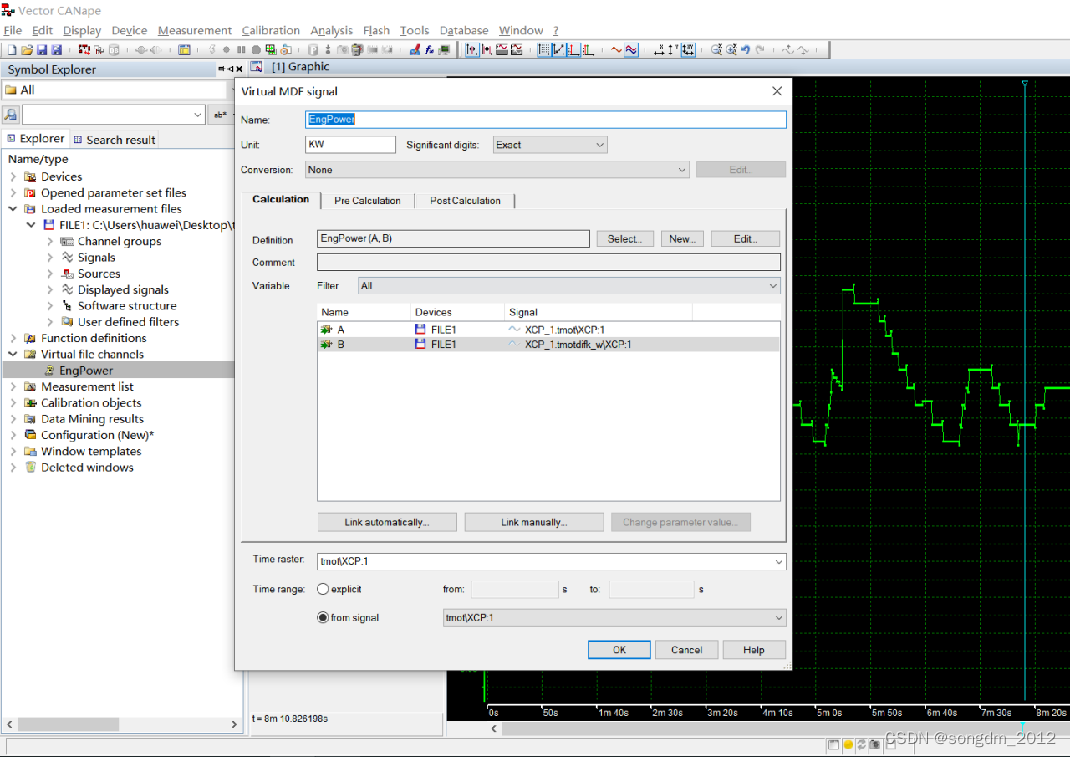

11、择完成之后,点击OK

12、选择虚拟函数名称,在Graphic窗口显示

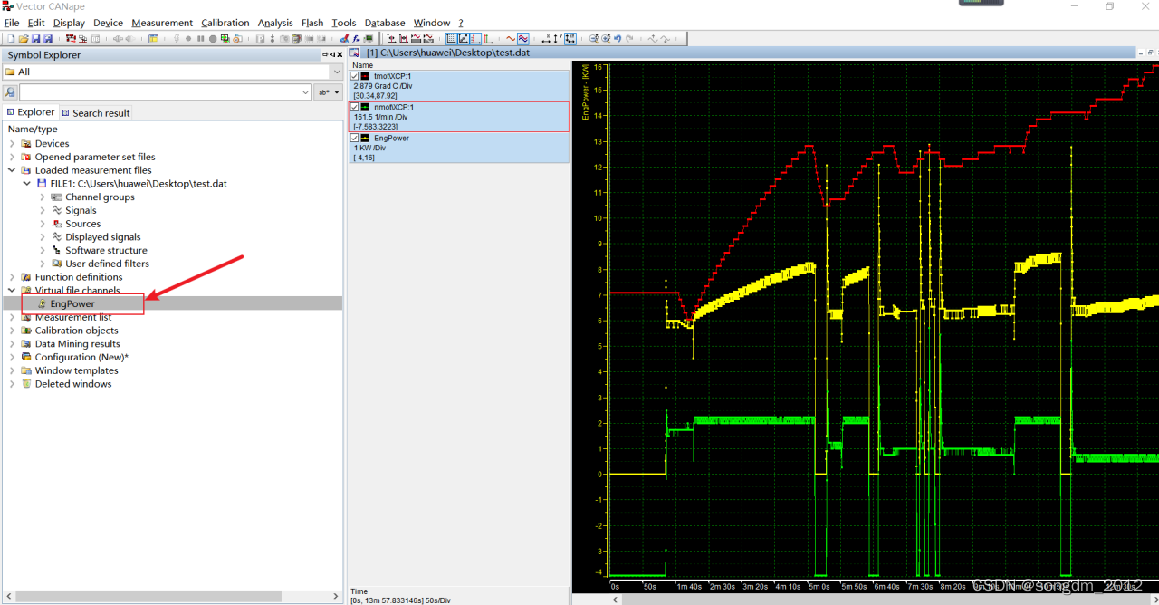

13、整体效果,参数A,B的函数曲线如下。

本文详细介绍了如何使用CANape进行数据分析,通过创建虚拟文件通道、编写C语言函数来计算功率,并链接信号源,展示在图形窗口中,以实现对测量数据的便捷分析。
