实验报告：RC电路的充放电过程仿真实验

实验人员：田少军   韦其优

实验目的：

  掌握Multisim软件对RC电路充放电过程的仿真方法，理解RC电路的充放电过程的特性和规律，加深对电容器和电阻器的使用和理解。

实验原理：

  RC电路是由一个电容和一个阻值串联而成的电路，其充电过程分为三个阶段：初始阶段、中间阶段和稳定阶段。

  在初始阶段，电容器没有充电，电容器两端的电压为0V，电阻器处于短路状态，电源的全部电压都在电阻器上。电流为最大值，但随着时间的推移，电压逐渐增加。

  在中间阶段，电容器电压仍在不断增加，电流则在缓慢减小，电阻器处于半开路状态。

  在稳定阶段，电容器的电压达到了接通电源大小稳定不变，电流为0。

实验内容：

  在Multisim软件中搭建RC电路，对RC电路的充放电过程进行仿真。通过实验，观察不同电容值和阻值对RC电路的充放电过程的影响。

实验步骤：

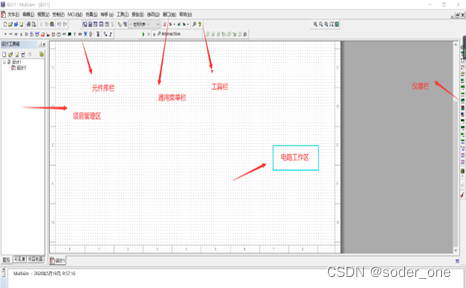

1. 打开Multisim软件，新建设计。

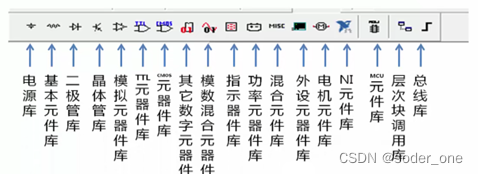

2. 在Components中选择一个电容器和一个电阻器，在左边的工作空间中拖放到电路图中。

3. 选择电源，拖到电路图中，将电源与电容器和电阻器连接，连接完毕后，点击“Run DC Sweep”按钮，弹出仿真界面。

4. 仿真界面分为三个区域，分别为电路图、Parameter Sweep Setup和Simulation Results。

5. 在Parameter Sweep Setup区域中，选择以时间为参数，在仿真时间内对电容器的电压Vc进行仿真。

6. 在Simulation Results区域中，点击右下角的“Add Trace”按钮，添加电容器和电阻器的电压随时间变化的曲线。

7. 改变电容器和电阻器的值，进行实验观察。

实验结果：

  当电容器电压逐渐升高时，电流逐渐减小。在充电的初始阶段，电容器电压逐渐升高，电流逐渐减小，电阻器处于半开路状态，电容器经过短暂的快速充电后，进入中间阶段，电容器的电压缓慢升高，电阻器处于半开路状态。最终电容器电压达到稳定，容器充电完成。当电源拔下后，电容器从开路状态向电源汲取电荷，放电时的充电过程与充电过程相反，电阻处于短路状态，电容器缓慢放电，电流随着时间增长而减小，放电完成后，电容器两端的电势差为零。

实验结论：

1. RC电路中电容器电压增长速度与电容器大小和电阻器大小有关。

2. RC电路在充电和放电时，电阻器的大小影响充放电的速率，电容器的大小影响电阻器的效果。

3. 电容器在正极面放电时，负极面接地，而在负极面放电时，正极面接地。

4. RC电路的充电过程包括初始阶段、中间阶段和稳定阶段。当电源拔下后，电容器从开路状态向电源汲取电荷，放电时的充电过程与充电过程相反。

实验总结：

  Multisim软件是一款功能强大的电路仿真软件。本次实验依靠Multisim对RC电路的充放电过程进行了仿真，通过比较不同电容和电阻值两种电路的波形，加深了对RC电路充放电规律的理解和掌握。此外，在实验中通过观察和比较两种不同电容和电阻值的电路，学习了电容器和电阻器的使用方法和基本特性。这次实验使我加深了对电路基础知识的理解，同时也熟练了Multisim软件使用的技巧。
