实验报告：示波器观察电路中的信号波形

实验人员：田少军    韦其优

实验名称：示波器观察电路中的信号波形

实验目的：通过示波器观察电路中的信号波形，了解基本的示波器操作和信号波形特征。

实验器材：示波器、信号发生器、电阻、电容、二极管等元器件。

实验原理：示波器是一种测量电信号波形的仪器，可以用来观察电路中的电压信号和电流信号的波形以及频率、周期、幅值等特性。示波器的核心是电子枪，它会产生一束电子束。这束电子束会照射在屏幕上的磷质荧光物质上，形成一条明亮的线段。

实验步骤：

1.连接电路：根据电路图连接电路。

2.打开示波器和信号发生器：根据实验室规定正确打开示波器和信号发生器。

3.设置示波器：调整示波器垂直和水平扫描速度，使得波形在屏幕上可以完整地显示出来。

4.观察波形：调整示波器的幅度和时间基准，观察电路中的信号波形。

5.记录实验数据：记录信号波形的特点，如周期、频率、幅值等。

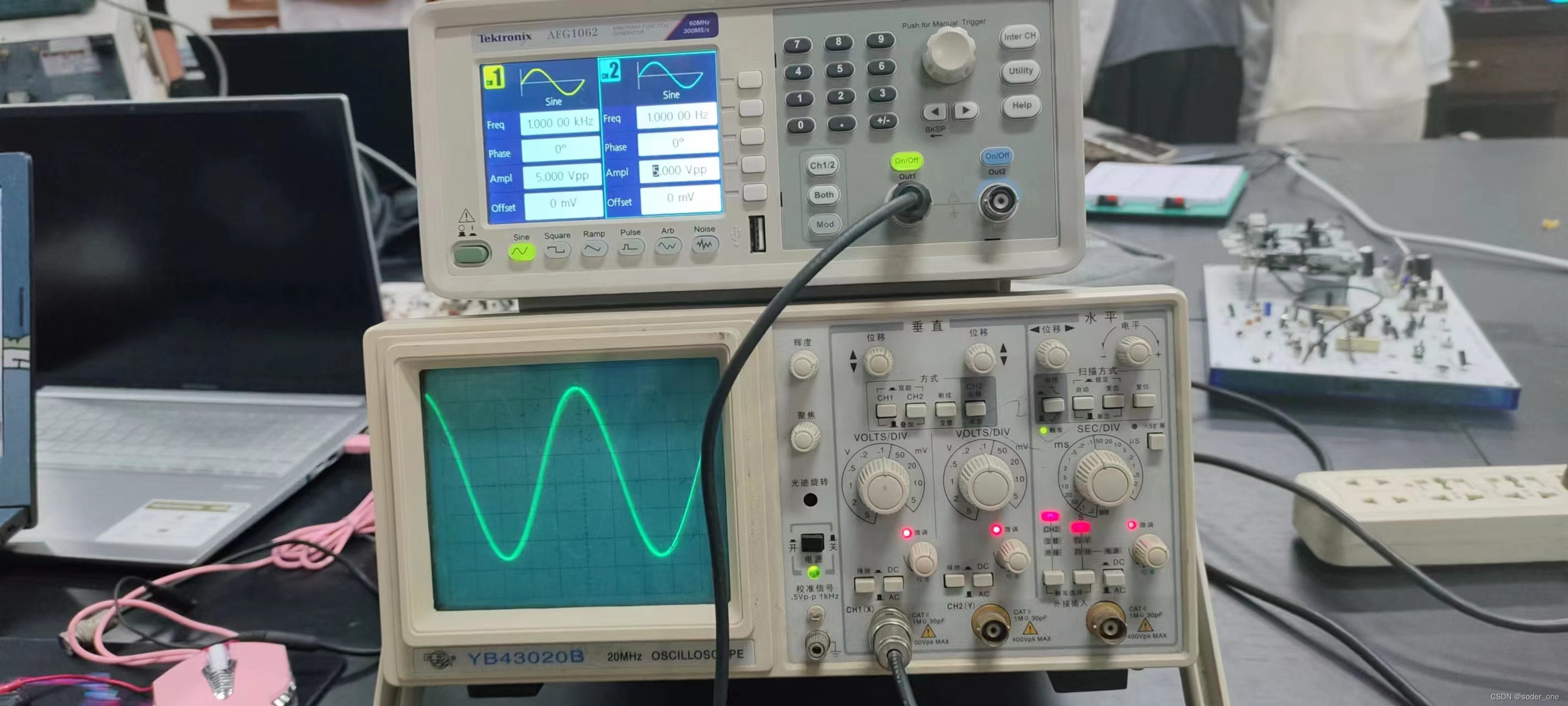

实验结果：实验中观察到了不同形状的信号波形，包括正弦波、方波、三角波等。通过调整示波器的时间基准和幅度，得到了这些波形的频率、周期、幅值等特征。同时还观察到了由于电容和电阻等元器件的存在，信号波形会产生相位差等变化。在实验中，还观察到了二极管的正向和反向工作状态在信号波形上的表现。通过实验，加深了对信号波形特征的理解，以及掌握了使用示波器观察电路信号波形的方法。
