SA-GS：在3D高斯抛雪球中实现SAM任意物体分割

论文标题：

Segment Anything in 3D Gaussians

论文作者：

Xu Hu, Yuxi Wang, Lue Fan, Junsong Fan, Junran Peng, Zhen Lei, Qing Li, Zhaoxiang Zhang

导读： 本文提出了一种新颖的方法SA-GS，无需任何训练过程和学习参数，通过交互式过程实现3D高斯抛雪球物体分割。 我们分割的3D高斯抛雪球特征可以在碰撞检测和场景编辑中无缝使用，包括这些任务：移除、平移、旋转等、 平移、旋转等。©️【深蓝AI】编译

1. 摘要

3D Gaussian Spaltting（3D高斯抛雪球法）已经成为神经辐射场（NeRFs）的替代3D表示方法，其优势体现在高质量的渲染结果和实时渲染速率方面。考虑到直接使用3D高斯抛雪球表示结果目前仍难以实现，因此需要首先在3D高斯抛雪球数据域中实施目标分割。继而在目标分割基础上，算法实施场景编辑和冲突检测。这一模式已被证明对多种应用都尤为重要，比如：虚拟现实（VR）、增强显示（AR）、游戏/电影生产等。本文中，我们提出一个新颖的方法，在没有任何训练过程和学习参数的情况下，通过交互过程实现在3D高斯抛雪球下的目标分割。我们将这一方法称之为SA-GS，也就是3D高斯抛雪球中的任意分割。在单一视图中给出一组点击点，SA-GS可以借助提出的多视图掩码生成和视图级的标签对齐方法，生成一个SAM模块来获得3D一致性分割。我们同样提出一个跨视图的标签投票方法，实现在不同视图下对齐标签。此外，为了解决位于边界的3D高斯抛雪球空间尺寸不可忽略而导致的分割对象边界粗糙问题，SA-GS集成了简单而高效的高斯分解模式。大量实验证明，SA-GS能够获得高质量的3D分割结果，可以进一步应用在场景编辑和冲突检测任务中。

2. 介绍

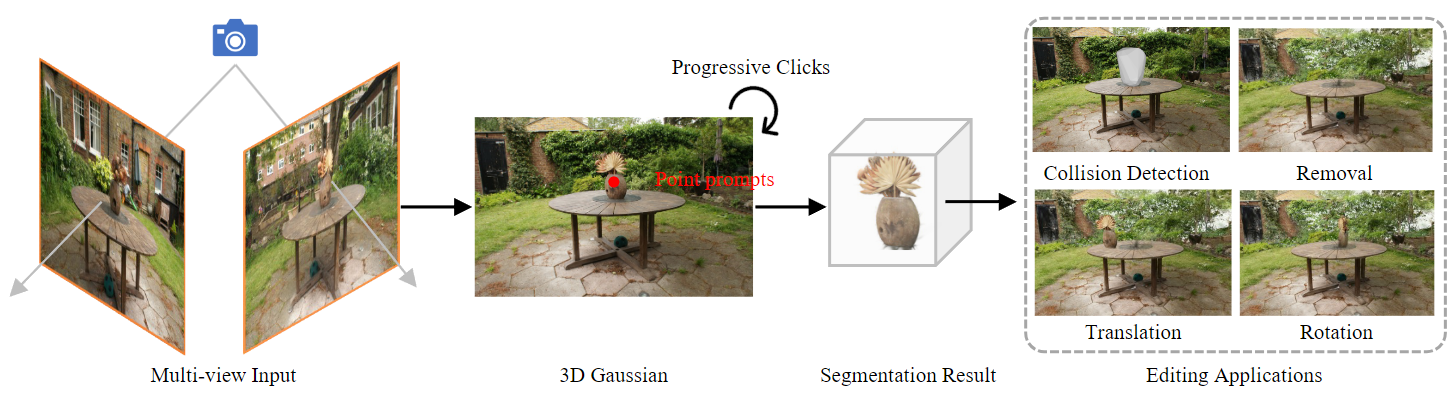

图1｜SA-GS方法的示意图©️【深蓝AI】编译

3D场景理解是计算机视觉和图形学领域极具挑战性且至关重要的任务，其中涉及从图形或视频重建场景，以及理解给定的3D真实世界环境。近年来，研究者们在场景重建和3D场景感知中做了大量研究。例如，通过某种非直接的方式，让NeRF显著提高场景表示中3D场景重建的质量。而在场景感知领域，基于测距图像、点云数据和鸟瞰图（BEV）的表示，涌现了大量关于3D检测和语义分割的研究。尽管目前的方法在3D场景理解方面取得了显著的成绩，但是NeRF的大量时间损耗，以及3D数据的高损耗，都是这一领域的巨大挑战。

本文提出的SA-GS通过使用大量彩色的3D高斯抛雪球法来描述错综复杂的场景，然后使用基于溅射的栅格化方法将表征场景渲染到相机视图。通过差分渲染和基于梯度的优化，位置、大小、旋转量、颜色和不透明度这些量可以得到进一步优化，有助于准确理解3D环境。

得益于3DGS的高质量和实时性渲染的属性，本文的算法可以使用更加准确的特征来捕捉复杂物体的形状和外观。特别的，基于3D高斯抛雪球体积，我们可以有效通过匹配的2D基础模型获得场景感知信息。不同于SA3D，其使用隐式NeRF作为一个3D先验知识连接多个2D视图，我们的SA-GS则直接使用3D-GS特征实施3D目标分割。

3. 相关工作

3.1 3D Gaussian Splatting

3D高斯抛雪球法是一种场景重建的技术，得益于其高质量的渲染结果和实时渲染速度，可以作为NeRF在3D表示的替代方案。近期关于3D高斯抛雪球法的研究，包括在动态场景中使用3D高斯抛雪球，以及将它与扩散模型结合获得3D生成场景。具体而言，动态3D高斯抛雪球借助一组由3D高斯抛雪球建模的3D目标，将高斯溅射扩展到动态场景。而在本文中，我们首次将2D的SAM模型扩展到3D高斯抛雪球领域，实现在高斯空间的3D目标分割。

3.2 NeRF中的分割

神经辐射场（NeRF）借助隐式的神经网络表示3D场景，是当下比较流行的方法。众多研究者已经探索使用NeRFs在3D领域分割目标，具体包含这些应用：新颖视图合成、语义分割、3D绘画以及语言基础理解。以Semantic-NeRF、NVOS和SA3D为代表的算法，使用不同类型的输入来指导分割过程。这些方法都需要修改或重新训练原始的NeRF模型，抑或是通过训练其他特定参数，才能获得3D分割结果。但受限于NeRF的表征难度和渲染速度，很难将上述方法应用在如场景编辑、冲突分析等实际的任务中。相比而言，我们的方法受益于直接使用3D高斯抛雪球特征，因此可以直接通过交互方式获得3D分割结果。

4. 方法

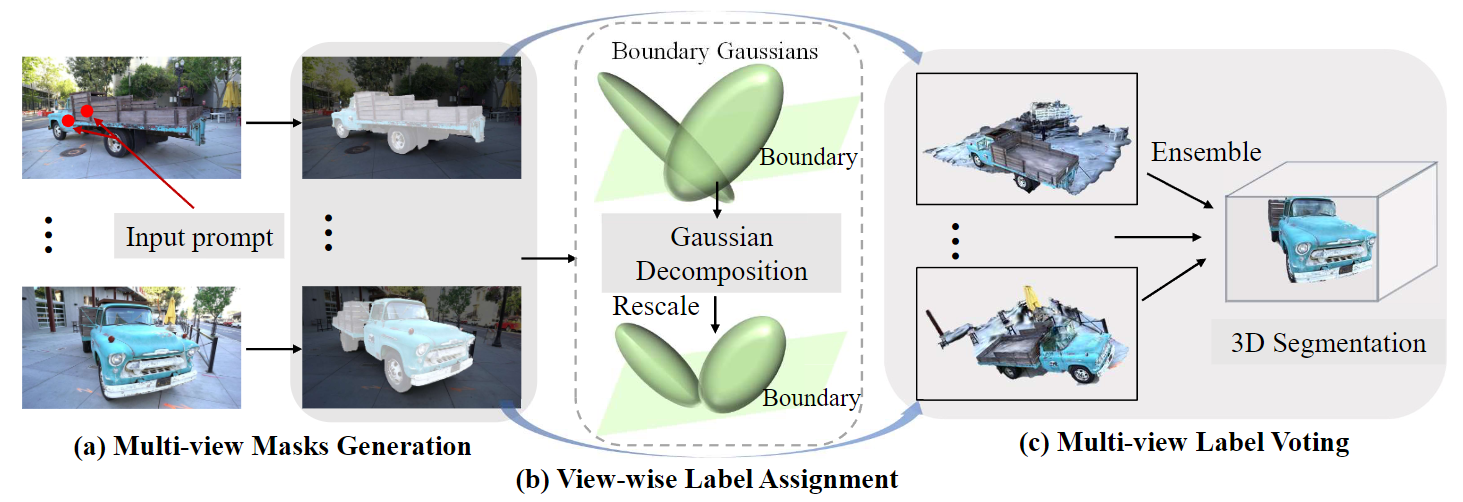

图2｜SA-GS方法流程图©️【深蓝AI】编译

4.1 3D Gaunssian Splatting原理分析

在实时辐射场渲染领域，3D高斯抛雪球法是一个新颖的方法。在新颖视图合成任务中，3D高斯抛雪球法已被证明具有高效的渲染质量以及实时的渲染速度。具体的，3D高斯抛雪球法使用一组3D高斯抛雪球特征点表征场景信息。特别的，每个3D高斯抛雪球特征点都是通过一个位置值$\mu \in {\mathbb{R}}^3$，一个协方差矩阵$\Sigma$，一个不透明值$\alpha$和球面谐波（SH），实现参数化。

为了渲染一张图像，它使用溅射渲染流程，将3D高斯抛雪球投影到2D图像平面上。所有的2D高斯都是通过$\alpha$混合算法来生成颜色：
$$c=\sum _{i\in N}{c}_i{\alpha }_i\prod _{j=1}^{i-1}(1-{\alpha }_j)$$

在颜色生成过程，针对每个2D高斯点，限制只有大于特定阈值的点才参与计算。这意味着2D高斯和3D高斯抛雪球可以直观地看作2D椭圆和3D椭圆。

4.2 问题定义

给定一组训练好的3D高斯抛雪球特征点G={g0,g1,⋯ ,gn}\mathbb{G} = \{g_0, g_1, \cdots, g_n\}G={g0​,g1​,⋯,gn​}，和一个随机初始视图${\mathbf{v}}_0$，用户可以提供2D提示点集P2D={p0,p1,⋯ ,pm}\mathbb{P}_{2D} = \{p_0, p_1, \cdots, p_m\}P2D​={p0​,p1​,⋯,pm​}来指定视图${\mathbf{v}}_0$中一个2D目标。根据用户的提示，我们的方法被用来在$\mathbb{G}$分割对应的目标$\mathbb{O}$，其中$\mathbb{O}$是$\mathbb{G}$的子集。

用$m_i$表示在第$i$个试图下，$\mathbb{O}$投射之后的二值掩码。那么，对于$\mathbb{O}$的准确分割意味着$m_i$等于$m_i^{\ast }$，服从∀i∈{0,1,⋯ ,n}\forall i \in \{0, 1, \cdots, n\}∀i∈{0,1,⋯,n}的条件。这里，$m_i^{\ast }$是$\mathbb{O}$在第$i$个试图下的全局真值掩码。不同于一般卷积2D图像分割结果和3D点云分割结果，在3D高斯抛雪球特征点中不存在全局真值。因此，我们方法的设计思路是优化减小$m_i$和$m_i^{\ast }$之间的误差。

4.3 使用2D掩码分割3D高斯抛雪球特征点

我们首先生成多视图任务，实现3D任务的辅助分割。借助于多视图下的掩码，一个3D目标可以通过这些掩码对应视锥的交集来分割。

获取掩码的核心，是在每个视图下获得2D提示点。将给定的第一个视图${\mathbf{v}}_0$的第$i$个2D提示点，表示为$p_i^0$，同时将对应的3D提示点$p_i^{3D}$定义为：

argminμ{d(μ),d(μ)>0∣μ∈G,∥P0μ−pi0∥1<ϵ}argmin_{\mu}\{d(\mu), d(\mu) > 0 \mid \mu \in \mathbb{G}, \|\mathbf{P}_0\mu - p_i^0\|_1 < \epsilon \}argminμ​{d(μ),d(μ)>0∣μ∈G,∥P0​μ−pi0​∥1​<ϵ}左右滑动查看完整公式

其中，$d(\mu )$表征高斯中心的深度信息，${\mathbf{P}}_0$表示视图${\mathbf{v}}_0$的投影。因此，${\mathbf{P}}_0\mu$是视图${\mathbf{v}}_0$中的位置$\mu$。上述公式表明，对应的3D提示是一个特定3D高斯抛雪球的中心，这一中心满足两个条件：

1.和$p_i$有相似的投影位置；

2.如果存在多个3D高斯抛雪球中心满足条件1，那么挑选具有最小深度信息的点作为3D提示点。

获得所有掩码之后，我们针对每个3D高斯抛雪球特征点赋予2值标签处理。具体地，我们设置一个矩阵，它的元素$L_{ij}$定义如下：

$${\mathbf{L}}_{ij}=\{\begin{array}{ll}1& \text{if }{\mathbf{P}}_j{\mu }_i\in m_j,\\ 0& \text{if }{\mathbf{P}}_j{\mu }_i\notin m_j,\end{array}$$

其中，${\mu }_i$是场景的第$i$个高斯中心，$m_j$是第$j$个视图的前景掩码。$P_j$表示第$j$个视图的投射矩阵。

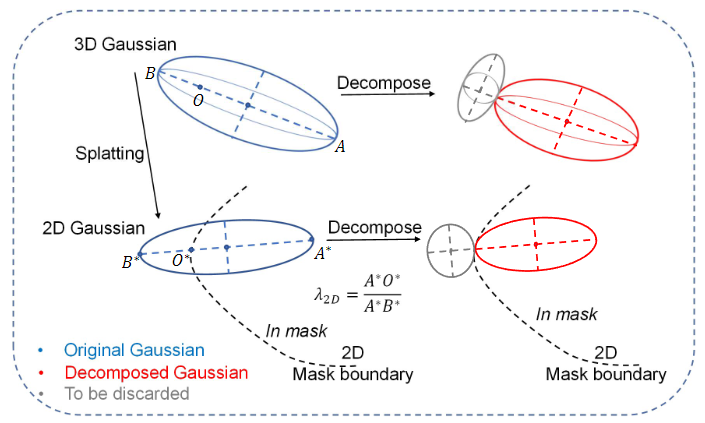

图3｜高斯分解的流程图©️【深蓝AI】编译

4.4 高斯分解

上述公式仅根据3D高斯抛雪球中心的投影位置为其分配标签。然而，3D高斯抛雪球具有不可忽略的空间体积，因此投影到掩码边界的高斯通常会有一部分超出边界，从而大大增加了边界的粗糙度。一个解决方案是直接去除掩码边界上的高斯，然而，这种解决方案会极大地破坏物体的3D结构。

为了解决这个问题，我们提出高斯分解方法，尽可能地在维持物体3D结构下，优化高斯边界的粗糙度。如图3所示，高斯分解具有两个基本的步骤：

1）针对每个3D高斯抛雪球特征点，我们通过投影，获得与之对应的2D高斯特征点，如图3所示。我们将2D高斯长轴的两端标记为$A^{\ast }$和$B^{\ast }$，以及交叉点为$A^{\ast }{B}^{\ast }$和掩码边界为$O^{\ast }$。$A，B$和$O$是3D高斯抛雪球长轴上对应的3D点。假设$A^{\ast }$是掩码，$B^{\ast }$是掩码的反值，那么可以定义为：

$$\begin{gathered} {\lambda }_{3D}=\frac{OA}{AB}, \\ {\lambda }_{2D}=\frac{O^{\ast }{A}^{\ast }}{A^{\ast }{B}^{\ast }}. \end{gathered}$$

2）获得边界高斯点之后，我们首先通过计算${\lambda }_{2D}$和${\lambda }_{3D}$，然后根据${\lambda }_{3D}$分解原始3D高斯抛雪球特征点。

但是，从${\lambda }_{2D}$到${\lambda }_{3D}$的转换不是直接完成的，主要由于从3D空间转2D空间的投射角度并不是正定的，这也就意味着转换比例系数是变化的。幸运的是，3D高斯抛雪球法使用局部正定近似，来简化渲染过程。具体从3D高斯抛雪球投射到2D平面的公式定义如下：

$${\Sigma }^{\prime }=JW\Sigma W^T{J}^T$$

其中，$\Sigma$和${\Sigma }^{\prime }$分别是3D高斯抛雪球和2D高斯分布的协方差，$W$表示投射变化，$J$是正定近似中的雅可比参数。

用$g$表示一个横跨边界的3D高斯抛雪球特征，它在长轴的尺度和中心分别定义为$s$和$\mu$，那么可以得到：

$$\begin{gathered} s^{\prime }={\lambda }_{2D}s, \\ {\mu }^{\prime }=\mu +\frac{1}{2}\left(s-{\lambda }_{2D}s\right)\mathbf{e}, \end{gathered}$$

其中，$e$是从3D高斯抛雪球中心指向长轴的掩码内端点的单位向量。分解后的高斯$g^{\prime }$采用$s^{\prime }$和${\mu }^{\prime }$作为新的中心和长轴尺度，其他属性保持不变。

4.5多视图标签投票

至此，每个3D高斯抛雪球特征点都有一组二值标签列表$L_i$。我们采用一种简单而有效的启发式规则来确定3D高斯抛雪球是否属于目标3D物体。具体来说，我们首先将$g_i$的置信度分数$s_i$定义为：

$$s_i=\frac{1}{N}\sum _{j=0}^{N-1}{L}_{ij},$$

其中$N$是视图的数量，然后，我们采用一个阈值$\tau$，将得分高于$\tau$的高斯视为正值。

5. 实验

5.1 数据集

我们收集不同的数据集来验证我们的方法，包括：LLFF、Mip-NeRF 360、LERF，以及一些来自于3D高斯抛雪球法生成的测试场景。这些数据集都包含较小的室内目标，以及较大的室外场景，这些目标对于一般的分割模型都是非常具有挑战性。

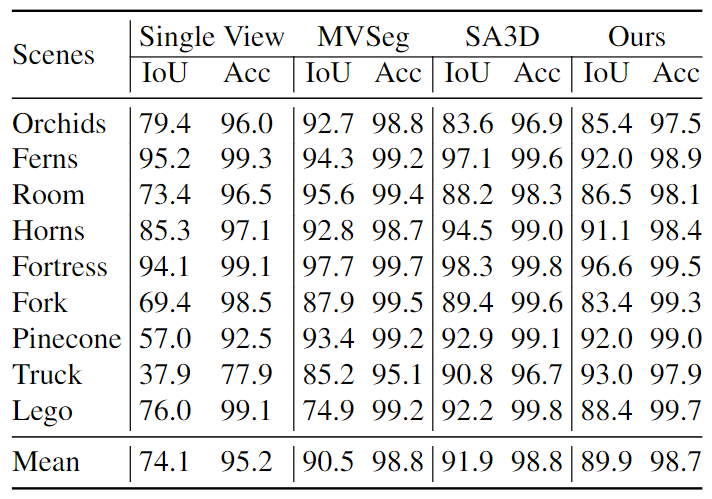

表1｜SPIn-NeRF数据集上的定量结果©️【深蓝AI】编译

5.2 定量结果

我们首先在SPIn-NeRF数据集上进行定量实验。给定一组场景图像，我们遵循在方法章节的过程，在3D高斯抛雪球空间获得目标分割结果。分割后的3D高斯抛雪球结果，被用来在其他视图中渲染2D掩码。最终，我们计算这些渲染掩码和真值掩码的IoU和准确率，结果如表1所示。

表1的对比结果表明，MVSeg和SA3D都需要额外的参数和一个计算损耗的训练过程。相比而言，“单视图”是基于关联深度信息，将2D掩码映射到3D空间中，这一步骤不需要额外的训练过程。我们提出的方法和“单视图”模式相同，不需要额外的训练或模型参数。最终结果表面，我们的方法与基于学习的MVSeg和SA3D方法性能相当。在一些360度室外场景，我们的方法甚至好于MVSeg和SA3D。当与不基于学习的方法相比，我们的方法具有显著的优势，IoU指标由15.8%的提升，准确率由3.5%的提升。

5.3 定性结果

针对定性分析，我们一共实施了4种任务，证明我们方法的潜在性能，任务包括：点指导的分割、文本指导的分割、场景编辑和冲突检测。

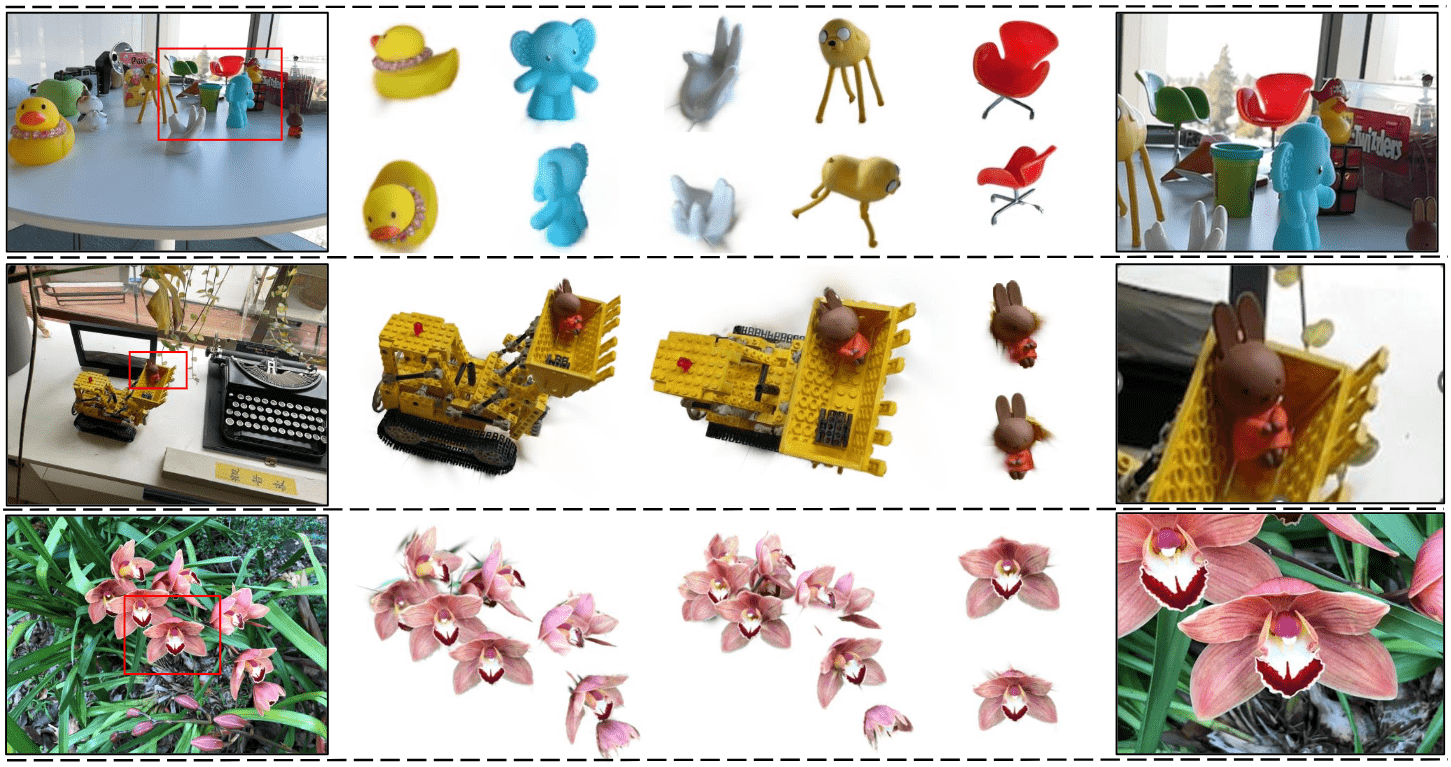

图4｜点指导下的分割结果©️【深蓝AI】编译

·点指导的分割

我们首先基于一个或者一组点提示，在单个视图渲染图像上，实施3D目标分割的可视性实验，具体的结果如图4所示。我们的方法被证明在不同场景和目标下，都具有稳定的性能表现，包括：多实例分割、显著物分割和部分分割。即使在目标非常小的情况下，我们的方法任然产生了质量较高的分割结果。

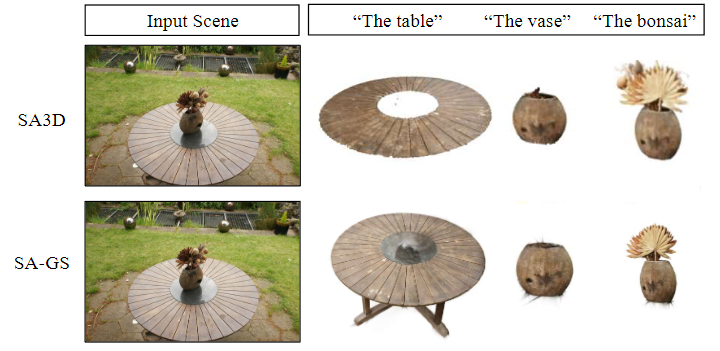

图5｜文本指导下的分割结果©️【深蓝AI】编译

· 文本指导的分割

接下来，我们进一步在文本提示下，进行3D目标分割的实验。为了在相同设定下，将我们的方法与SA3D进行比较，我们从Mip-NeRF 360数据集中抽取相同的场景图像，分别使用三个文本提示“The table”，“The vase”和“The bonsai”。结果如图5所示，通过提供简单的目标名称，我们的方法可以获得准确的分割结果。

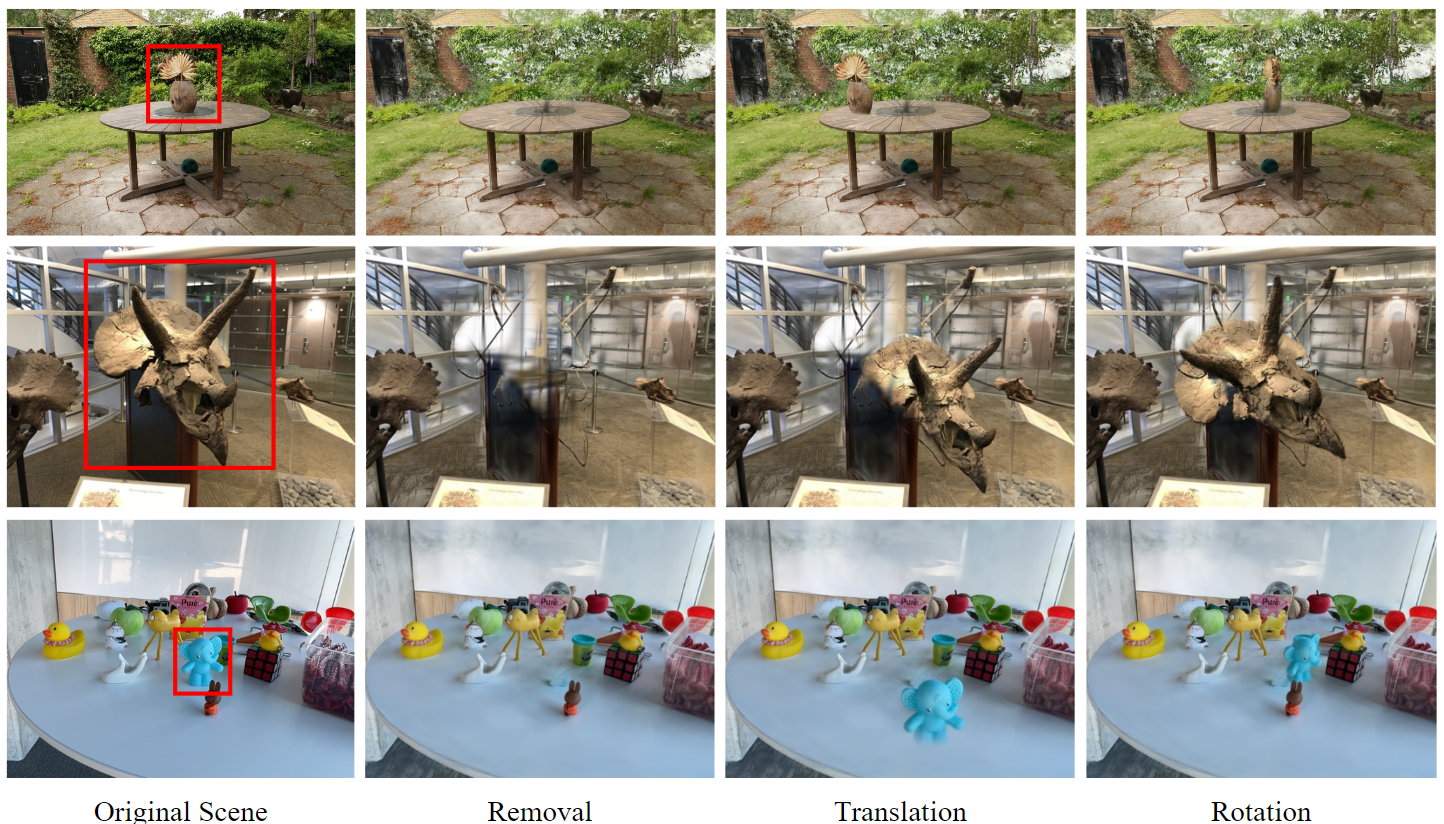

图6｜场景编辑结果©️【深蓝AI】编译

· 场景编辑

场景编辑是3D场景重建中的基础应用。但是，如果无法找到特定对象，要做到这一点就相当困难了。基于场景编辑任务，证明我们的方法可以更好的编辑3D场景。特别的，在3D高斯抛雪球空间分割完目标之后，我们可以通过移除、平移或者旋转来操作这些目标。得益于显性高斯表示的简单性，我们的方法取得较好的场景编辑结果，如图6所示。

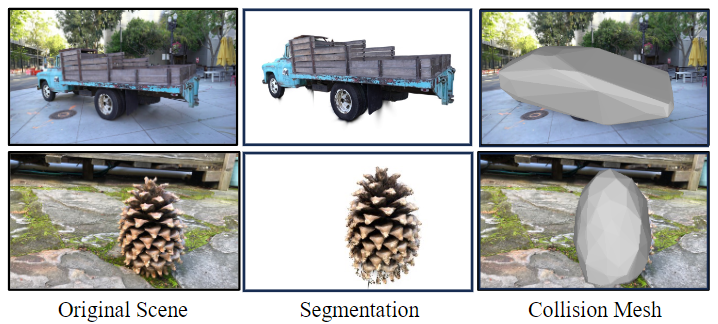

图7｜冲突检测结果©️【深蓝AI】编译

· 冲突检测

冲突检测是实际3D应用中不可避免的组件，例如：游戏、电影和模拟器。冲突检测任务中，实验证明我们的方法可以在3D高斯抛雪球空间中直接帮助揭示目标对象的碰撞体。具体的结果如图7所示，我们的分割对象可以为下游应用推导出合适的非冲突边界。

5.4 消融实验

视图旋转： 针对3D高斯抛雪球分割任务，我们选择不同的2D视图的影像场景进行实验验证。实验结果表面，我们的方法具有显著的优势，可以在多视图情况下，分割出较好的结果。表2给出这样的结果：随着视图数量的增多，IoU值会变大。即使是在稀疏场景下，我们的方法仍可以获得相对不错的结果，间接证明我们方法的鲁棒性和有效性。

图8｜高斯分解结果

高斯分解： 高斯分解用于解决3D分割目标边界粗糙的问题——后续3D场景理解中的关键部分。针对这一任务，我们用定量和定性实验，分析我们方法的有效性。在图8中，我们选择两个代表场景，在这些场景中，交界处存在大规模的高斯点。而这一问题，通过使用我们提出的高斯分解策略得到了缓解。

6. 结论

本文中，我们提出一个新颖方法，在3D高斯抛雪球空间中实施目标分割，这一方法不借助训练过程和额外的学习参数，实现较优的分割结果。基于训练好的三维高斯表示特征，我们提出了多视图掩膜生成和视角标签对齐方法，将 SAM 推广到3D分割。此外，我们还使用高斯分解法来缓解分割掩模的边界粗糙问题，以及跨视图标签投票法来分配来自不同视图的标签。大量的分割实验表明，我们的方法可以有效地在三维高斯中获得高质量的物体分割结果，从而可以轻松地应用于场景编辑和碰撞检测任务。
