PX4 的 ECL EKF 公式推导及代码解析

最新推荐文章于 2024-09-19 20:45:00 发布
转载 最新推荐文章于 2024-09-19 20:45:00 发布 · 720 阅读 · 6 ·
CC 4.0 BY-SA版权
原文链接：https://blog.youkuaiyun.com/u010307048/article/details/100553475
文章标签：

#代码

原创作者 | USRL所长@优快云

文章来源 | https://blog.youkuaiyun.com/u010307048/article/details/100553475

如需转载联系联系原创作者

作者整理的内容如下，干货很多，建议大家收藏细读，一定会有意外收获~

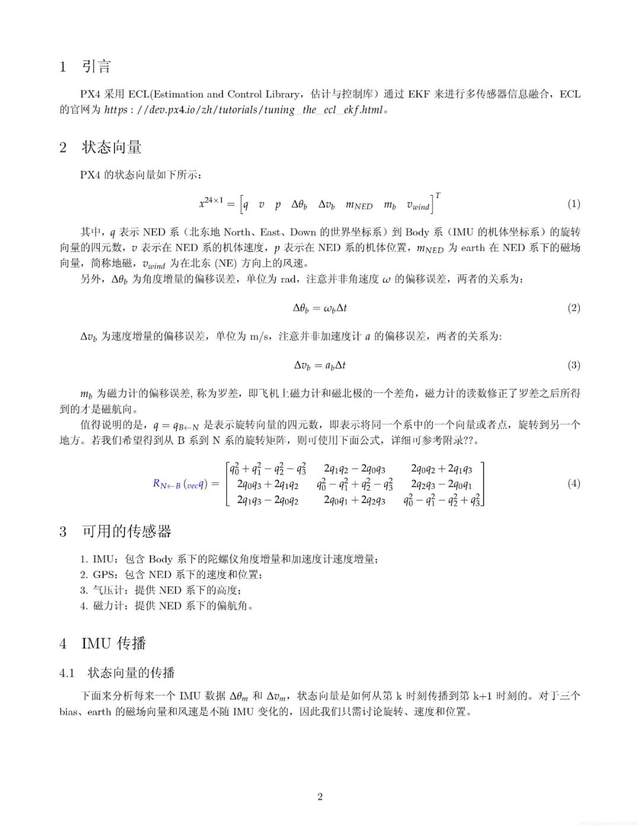

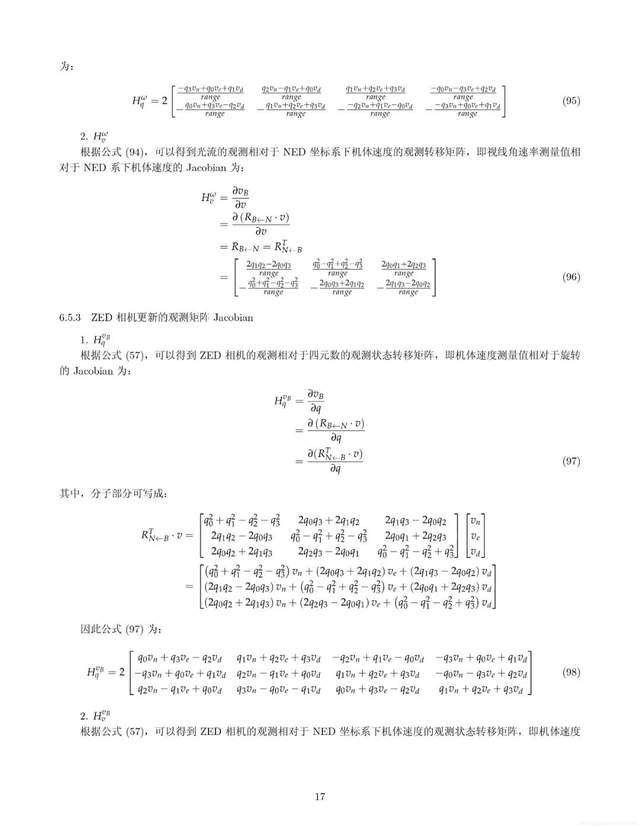

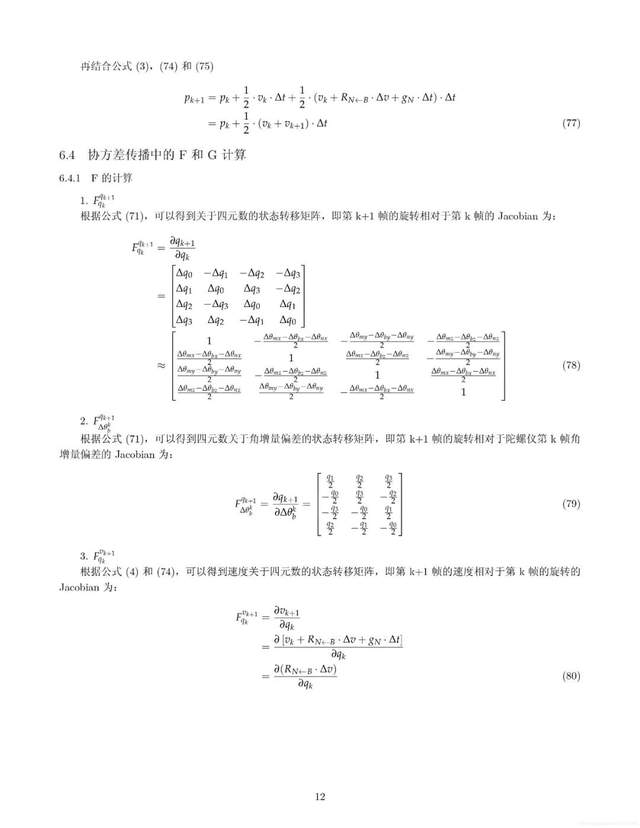

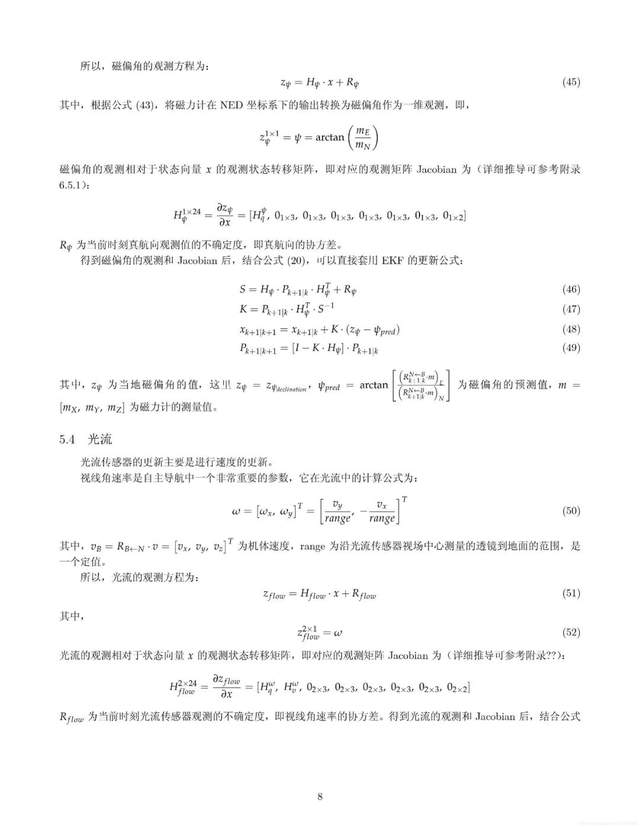

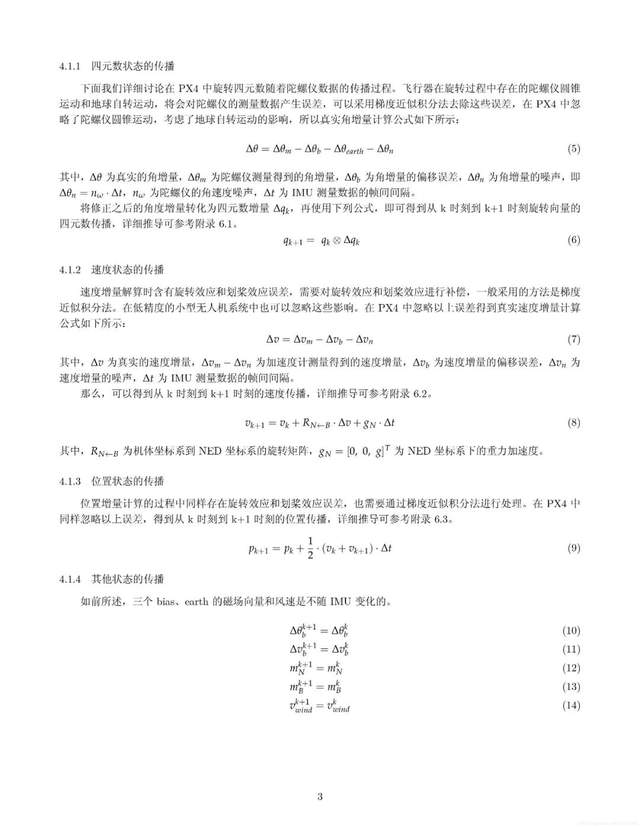

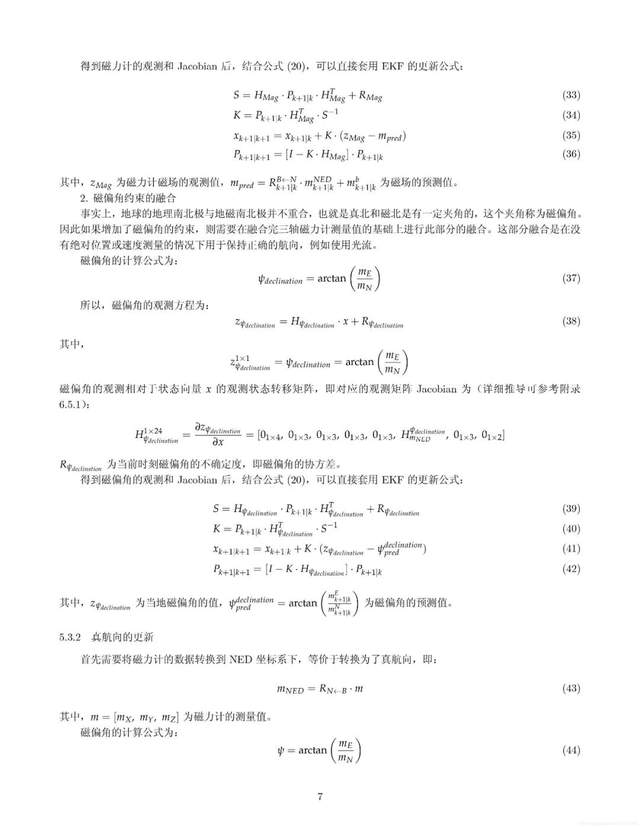

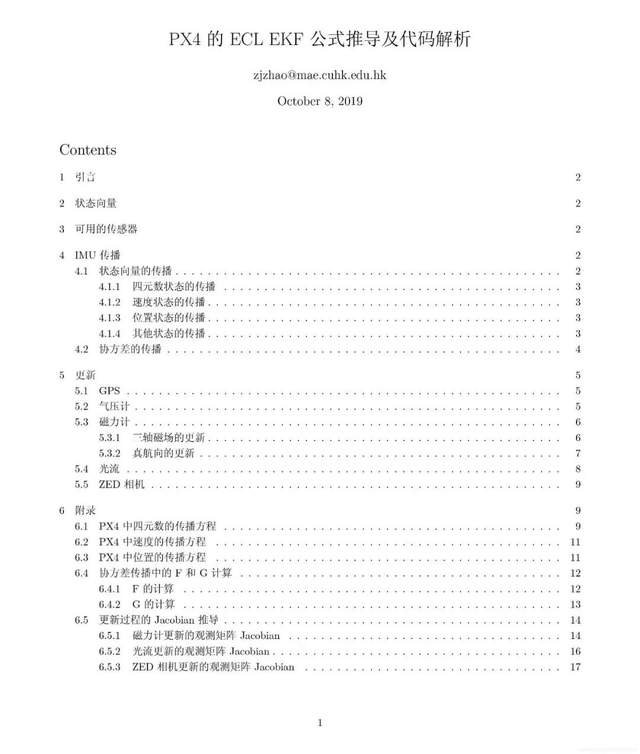

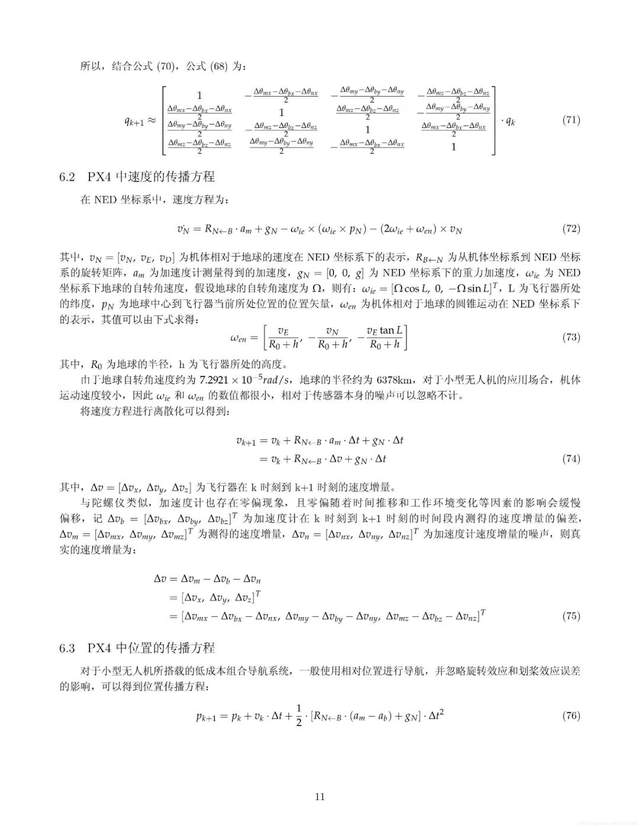

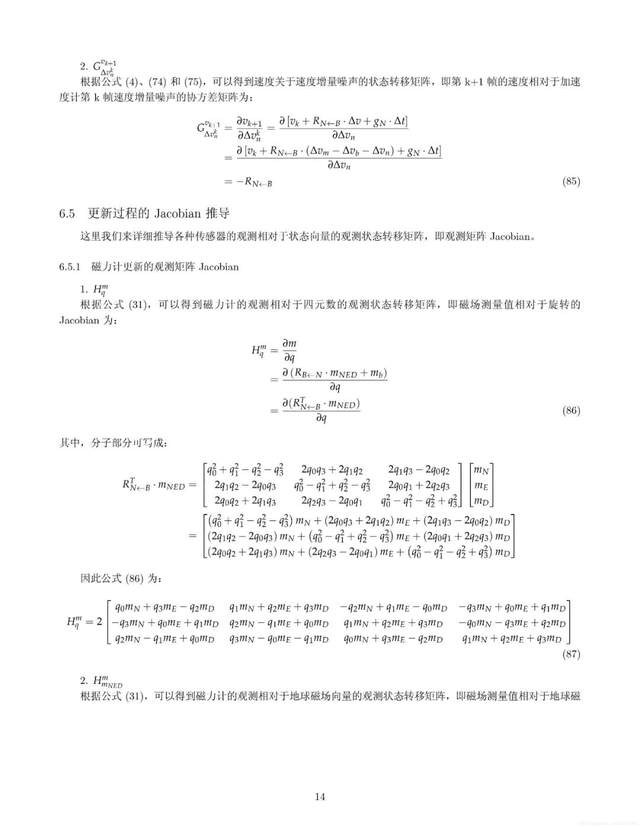

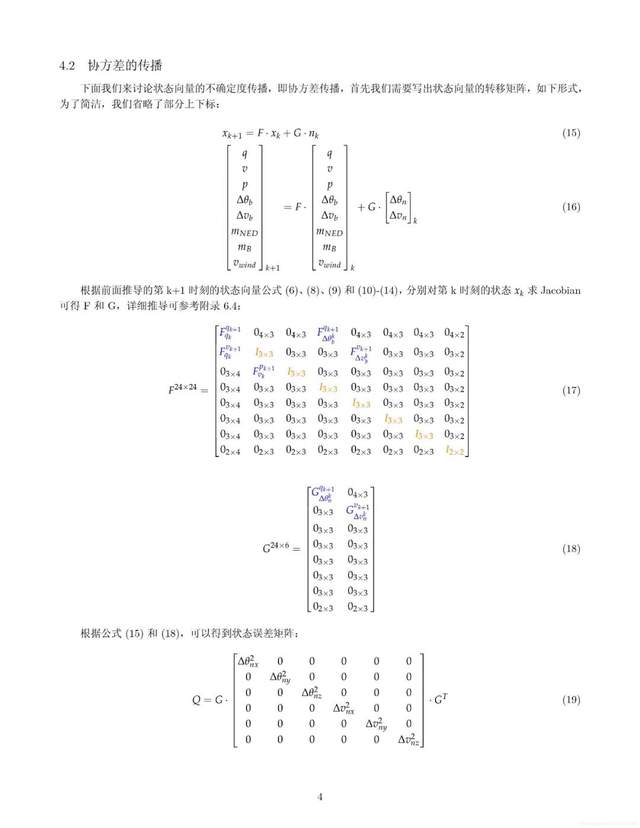

>>点击可查看大图<<
