深入Android架构(从线程到AIDL)_26 Messager框架与IMessager接口02

2、 Android的Messenger框架

复习： 线程、信息和IBinder接口


• 在Android框架里，有个IBinder接口来担任跨进程的通讯。
• 在Android框架里，也有一个Message类，两个线程之间能互传Message对象。
• 于是，就能设计一个Messenger类来包装IBinder接口机制，让其能跨进程地将Message对象传递到另一个进程里，给其主线程(又称UI线程)。
• 其中，由于Message类实作(Implement)了Parcelable接口，所以Messenger类可以透过IBinder接口而将Message对象传送到另一个进程里的MessengerImpl类。
• 然后， Messenger透过Handler而将Message对象丢入UI线程的MQ里，让UI线程来处理之。

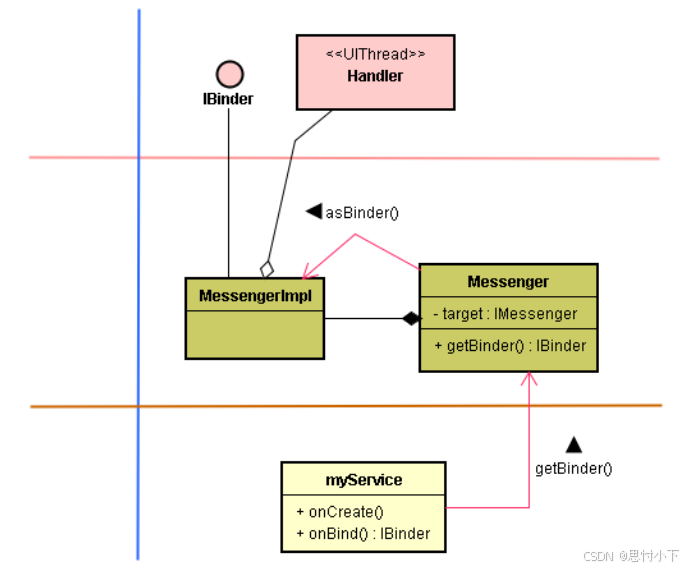

• 在传送Message对象之前，必须先建立MessengerImpl、 Handler和myService三者之间的关系。如下图：

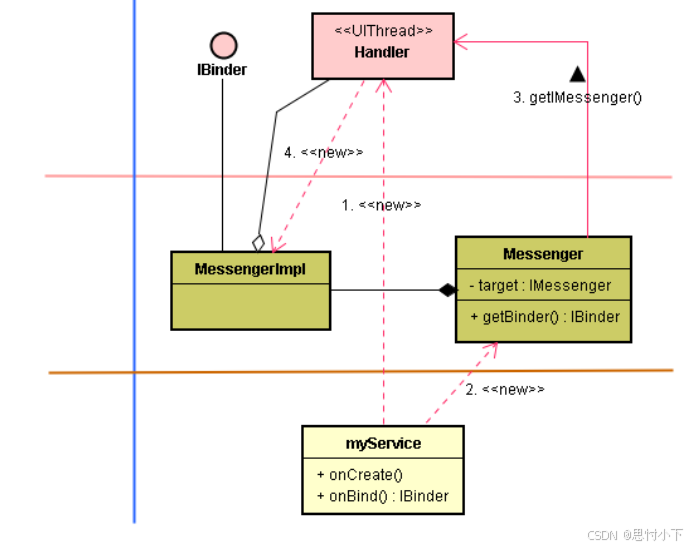

• 首先myService诞生一个Handler对象，并诞生一个Messenger对象，并让Messenger指向该Handler对象。
• 于是， Messenger对象调用Handler的getIMessenger()函数去诞生一个MessengerImpl对象，并让Messenger对象指向MessengerImpl对象。
• 此时， MessengerImpl对象也指向Handler对象。
• 建构完毕后，在另一个进程里的myActivity就能透过Messenger类而将Message对象传递给MessengerImpl对象。

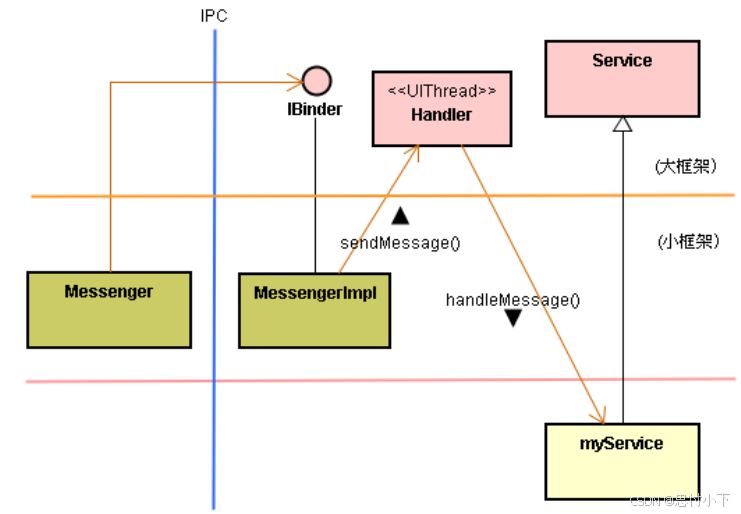

• 然后， MessengerImpl继续将Message对象放入主线程(main thread)的MQ里，如下图所示：


步骤是：


• myActivity调用bindService()去绑定myService，取得IBinder接口。
• 以Messenger类包装IBinder接口。
• myActivity透过Messenger类接口将Message信息传给远方的MessengerImpl类。
• MessengerImpl类将信息丢入对方主线程的MQ里。
• 主线程从MQ里取得信息，并调用myService的函数来处理信息


程序代码


// myService.java
// ……….
public class myService extends Service {
    class myHandler extends Handler {
        @Override
        public void handleMessage(Message msg) {
            //……..
            Toast.makeText(getApplicationContext(),msg.obj.toString(),
                Toast.LENGTH_SHORT).show();
            //……..
        }
    }

    final Messenger mMessenger = new Messenger(new myHandler());

    @Override
    public IBinder onBind(Intent intent) {
        return mMessenger.getBinder();
    }
}

// myActivity.java
// ………
public class myActivity extends Activity {
    Messenger mMessenger = null;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.main);
        bindService(new Intent(this, MessengerService.class), mConnection,
Context.BIND_AUTO_CREATE);
    }

    private ServiceConnection mConnection = new ServiceConnection() {
            public void onServiceConnected(ComponentName className, IBinder ibinder)
            {
                mMessenger = new Messenger(ibinder);
            }
    }

    public void onClick() {
        Message msg = Message.obtain(null, 0, “Hello”);
        mMessenger.send(msg);
    }
}

• 一开始，框架会诞生myService对象，此时也执行指令：

                 final Messenger mMessenger = new Messenger(new myHandler());

• 就诞生一个myHandler对象，并且诞生一个Messenger对象，并把myHandler对象指针存入Messenger对象里。
• 一旦myActivity执行到指令：
    bindService(new Intent(this, MessengerService.class), mConnection, Context.BIND_AUTO_CREATE)；
• 框架会调用myService的onBind()函数，其内容为：
  public IBinder onBind(Intent intent) {
             return mMessenger.getBinder();
  }

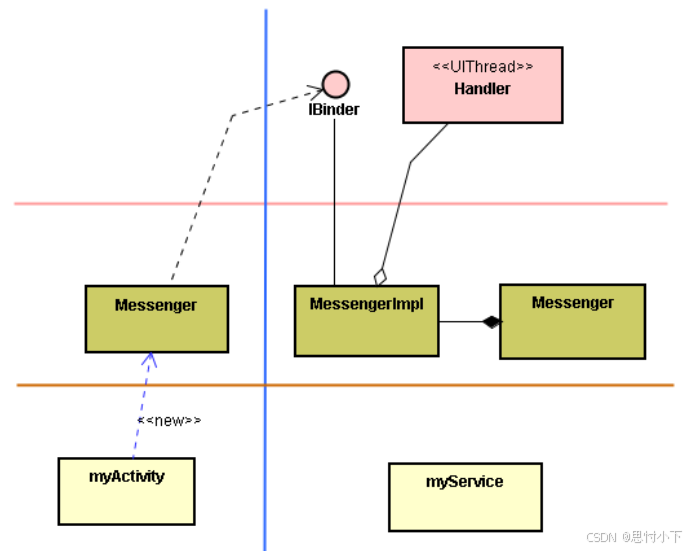

• 此时，调用Messenger的getBinder()函数来取的MessengerImpl的IBinder接口，并回传给Android框架。如下图：

• 接着，框架就调用myActivity的onServiceConnected()函数：
         public void onServiceConnected(ComponentName className, IBinder ibinder) {
                  mMessenger = new Messenger(ibinder);
         }
• 此时，就让Messenger对象指向IBinder接口了。
• 一旦myActivity执行到指令：
        public void onClick() {
                 Message msg = Message.obtain(null, “hello”, 0, 0);
                 mMessenger.send(msg);
        }
• 就诞生一个Message对象，然后调用Messenger的send()函数，此send()函数则调用IBinder接口的transact()函数，将Message对象传递给MessengerImpl，再透过myHandler将Message对象放入主线程的MQ里。


再谈线程的角色

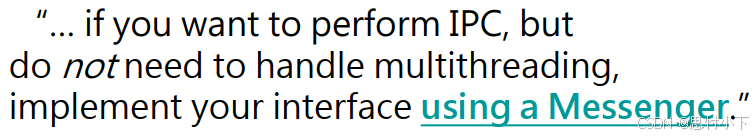

• 在Android文件里，写道：

• 但是，有许多人看不懂其涵意。
• 其实，它的涵意很简单。如果你并不考虑让多个线程(thread)同时来执行你的Service，你就可以透过这个机制，将多个Client端(如myActivity1, myActivity2等)送来的Message对象存入单一线程的MessageQueue里，由该线程依序逐一地处理各Client传来的Message对象。
• 虽然多个并行的Client端线程在调用IBinder接口时，会触发多个Binder驱动线程(Binder Thread)而进入MessengerImpl，然而它们则依序将Message丢入同一个(即主线程的)MessageQueue里。因此，对于Service而言，还是单线程的情境，你在撰写myService程序代码时，不必担心多线程之间的数据冲突问题。
