深入Android架构(从线程到AIDL)_05 IPC通信的三步骤

目录

6、 IPC通信的三步骤

Step-1： 調用startService()

Step-2： 調用bindService()

Step-3： 調用IBinder接口的transact()

---

6、 IPC通信的三步骤

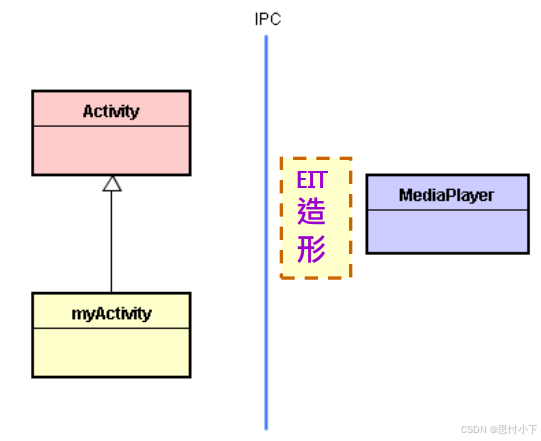

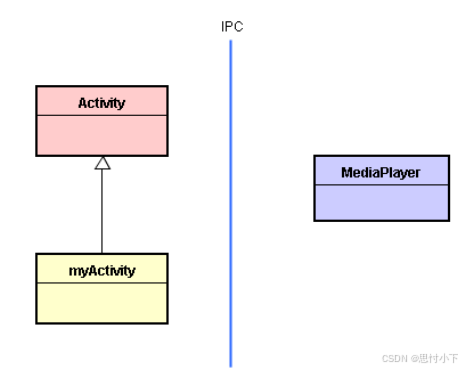

• 兹拿刚才的MP3播放范例，来说明其详细步骤。 Activity类想跨进程去调用MediaPlayer播放引擎，如下图所示：

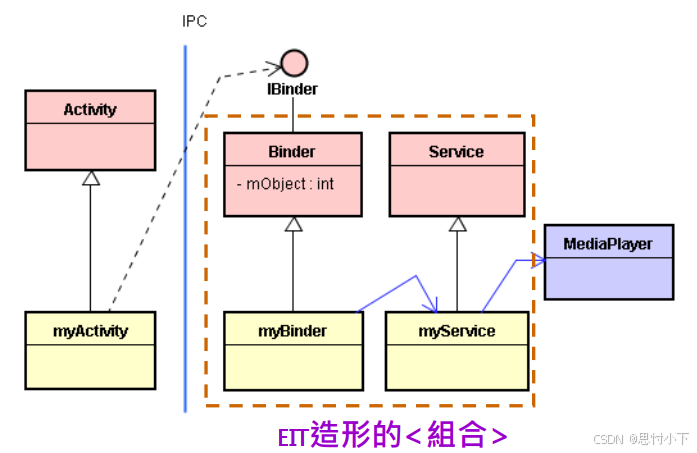

其IPC通信的三个步骤是：

Step-1. Activity使用startService()函數來啟動Service。

Step-2. Activity調用bindService()来绑定Service。亦即， Activity建立与Service之间的连结(Connection)。

Step-3. Activity調用IBinder接口的transact()函数，透过底层Binder Driver驱动而间接調用到Binder基类的execTransact()函数，转而調用 myBinder的onTransact()函数。


// myActivity.java
// ……..
public class myActivity extends Activity implements OnClickListener {
    public void onCreate(Bundle icicle) {
        // ……..
        startService(new Intent("com.misoo.pk01.REMOTE_SERVICE"));
        bindService(new Intent("com.misoo.pk01.REMOTE_SERVICE"),mConnection,
        Context.BIND_AUTO_CREATE);
        //……..
    }

    private ServiceConnection mConnection =
        new ServiceConnection() {
            public void onServiceConnected(
                ComponentName className, IBinder ibinder) {
                    mb = ibinder;
        }
    };

    //……..
    public void onCreate(Bundle icicle) {
        //……..
        startService(new
            Intent("com.misoo.pk01.REMOTE_SERVICE"));
        //……..
    }
}}

// myService.java
// ……….
public class myService extends Service {
    private IBinder mb = null;
    //………..
    @Override public void onStart()
        { mb = new myBinder(); }

    @Override public IBinder onBind(Intent intent)
        { return mb; }
}

// myBinder.java
// ……..
public class myBinder extends Binder{
    private Context ctx;
    public myBinder(Context cx)
        { ctx= cx; }

    @Override
    public boolean onTransact(int code, Parcel data, Parcel reply, int flags)
    {
        // ……
    }
}

Step-1： 調用startService()

• 当myActivity調用startService()时，就調用Service.onStart()函数，执行到指令：

                mb = new myBinder()

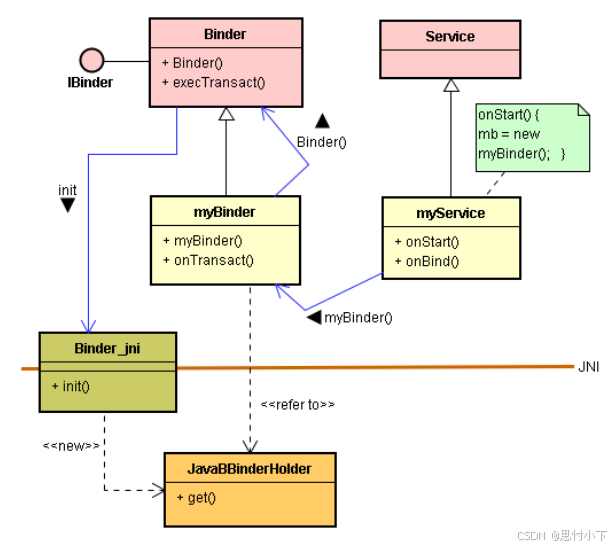

• 接着，調用myBinder()建构式(Constructor)；进而調用父类别Binder()建构式，转而調用JNI本地的init()函数。
• 此刻执行init()函数时，会在C/C++层里诞生一个JavaBBinderHolder类别的对象，并且将这JavaBBinderHolder对象的指针存入到myBinder对象里，让myBinder对象指向JavaBBinderHolder对象。


Step-2： 調用bindService()

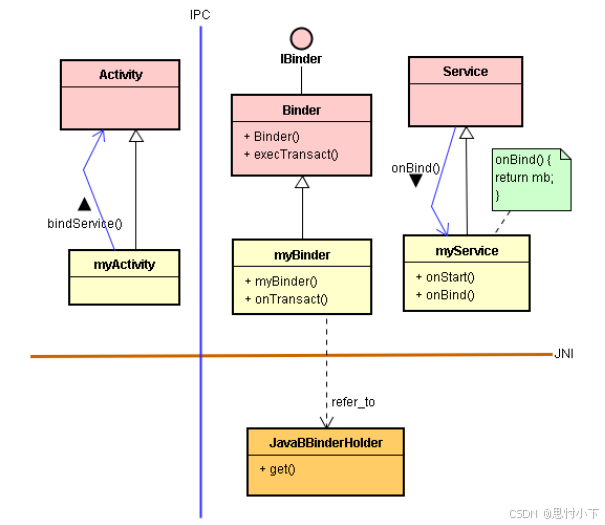

• 目前，已经执行完startService()函数了。接着， myActivity继续調用bindService()函数，想去绑定Service服务。如果找到该服务，且它尚未被任何Client所绑定的话，就会調用myService的onBind()函数。此时，执行到指令： return mb;
• 如下述的程序码：
• 这onBind()函数将mb(即myBinder对象的IBinder接口)回传Android框架(其实是框架里的AMS(ActivityManagerService)。

• 当 AMS接到回传来的myBinder对象指针(即其IBinder接口)时，就可以找到其在C/C++层所对映的JavaBBinderHolder对象。接着，右調用JavaBBinderHolder的get()函数去诞生一个JavaBBinder对象。
• 接着， AMS在Client端进程的java层里诞生一个BinderProxy对象来代表JavaBBinder
  的分身，也就是代表了myBinder的分身。最后将BinderProxy的IBinder接口回传给
  myActivity。

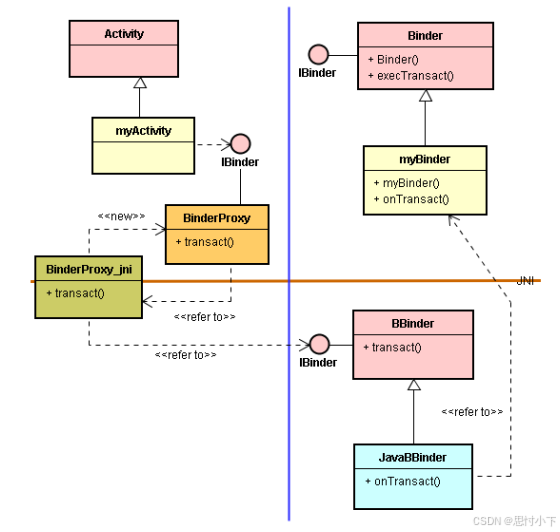

• 此时完成了跨进程的服务绑定(Bind)，如下图：


Step-3： 調用IBinder接口的transact()

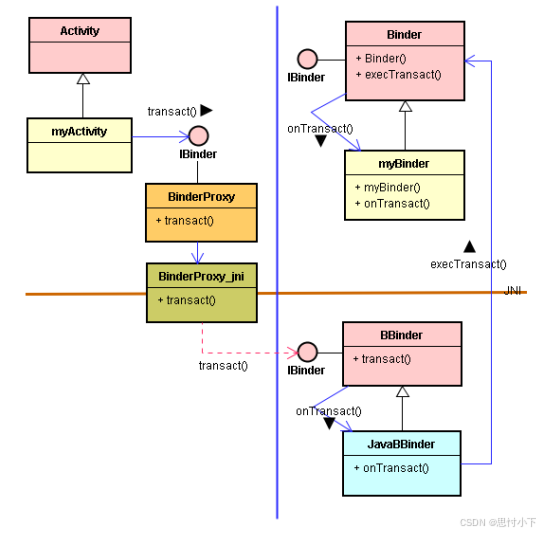

• 所谓建好了服务绑定(Bind)之后，就如同建好了跨进程的桥梁。之后，就能随时透过这桥梁而进行从myActivity調用到myService的跨进程IPC通信。绑定了服务之后，就能从myActivity調用BinderProxy(透过IBinder接口)的IBinder接口，执行了transact()函数。如下图：

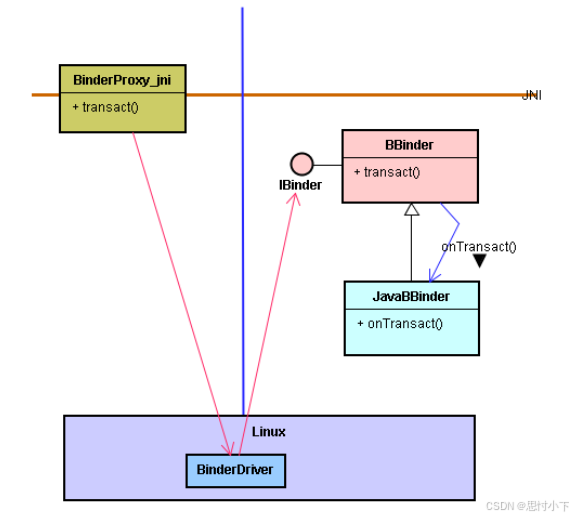

• 在上图里，从JNI本地模块拉了一条红色虚线，表示这并非直接的通信途径。也就是，实际上是透过底层Binder Driver驱动才調用到BBinder的IBinder接口。如下图：


总结上述Activity与Service之间IPC通信的
三个步骤：
• Step-1. 調用startService()。
• Step-2. 調用bindService()。
• Step-3. 調用IBinder接口的transact()。
