[RK3568 Android11]开发之PCA9535 GPIO扩展芯片调试

已于 2022-03-27 17:42:16 修改
阅读量9.2k 收藏 6
点赞数 1
CC 4.0 BY-SA版权
分类专栏： RK3568 Android11从开发入门到能独立开发教程 文章标签： 扩展GPIO PCA9535 kernel pca9535 linux驱动 嵌入式教程
于 2022-03-27 16:42:49 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/soar999999/article/details/123774610
本文档详细介绍了在RK3568平台上使用PCA9535 GPIO扩展芯片的过程，包括PCA9535芯片的引脚定义、I2C地址设置，以及如何在Linux内核中配置PCA9535驱动，通过DTS设备树和内核编译选项启用驱动，并展示了PCA9535 GPIO的实际应用。

总目录链接：[RK3568 Android11] 本专栏说明和总目录

目录

前言

一、PCA9535芯片

1、芯片引脚定义

2、I2C地址

二、PCA9535驱动

1、PCA9535驱动说明

2、内核配置打开PCA9535驱动

3、DTS设备树配置

4、PCA9535驱动文件

5、PCA9535 GPIO实际使用

前言

        RK3568芯片上的硬件资源是非常紧张，比如GPIO口不够使用时，这时就需要考虑使用GPIO扩展芯片来扩展GPIO口；GPIO扩展芯片有很多种，这次使用NXP的PCA9535芯片来进行扩展，该芯片是使用I2C接口与主控通讯，具有16路输入输出GPIO口；

一、PCA9535芯片

1、芯片引脚定义

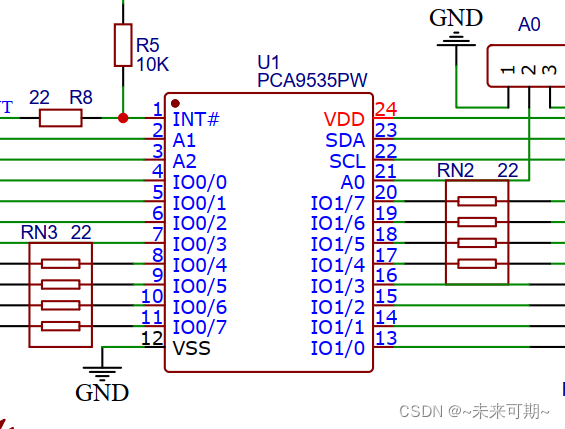

        芯片引脚定义，可看原理图：

        PCA9535芯片主要使用I2C接口与主控进行通讯，由2组GPIO组成，每组8个IO，一共16路GPIO口输入输出；
           &nb
