[Firefly-Linux] RK3568 pca9555芯片驱动详解

一、PAC9555 介绍

PAC9555 是一种高性能、低功耗 I/O 扩展芯片，能够提供 16 个 GPIO 通道，每个通道可以单独配置为输入或输出模式。该芯片使用 I2C 接口进行通信，可直接连接到主处理器或其他 I2C 设备。

PAC9555 还提供了灵活的配置选项，包括上拉、下拉和弱上拉等电路设置，能够适应不同应用场景的需求。此外，该芯片还支持中断功能，能够在输入状态发生变化时及时通知主处理器。

PAC9555 芯片应用广泛，可用于家庭自动化、工业控制、安防监控等领域。由于其高性能、低功耗、易于集成和配置等特点，成为工程师们常用的 I/O 扩展解决方案之一。

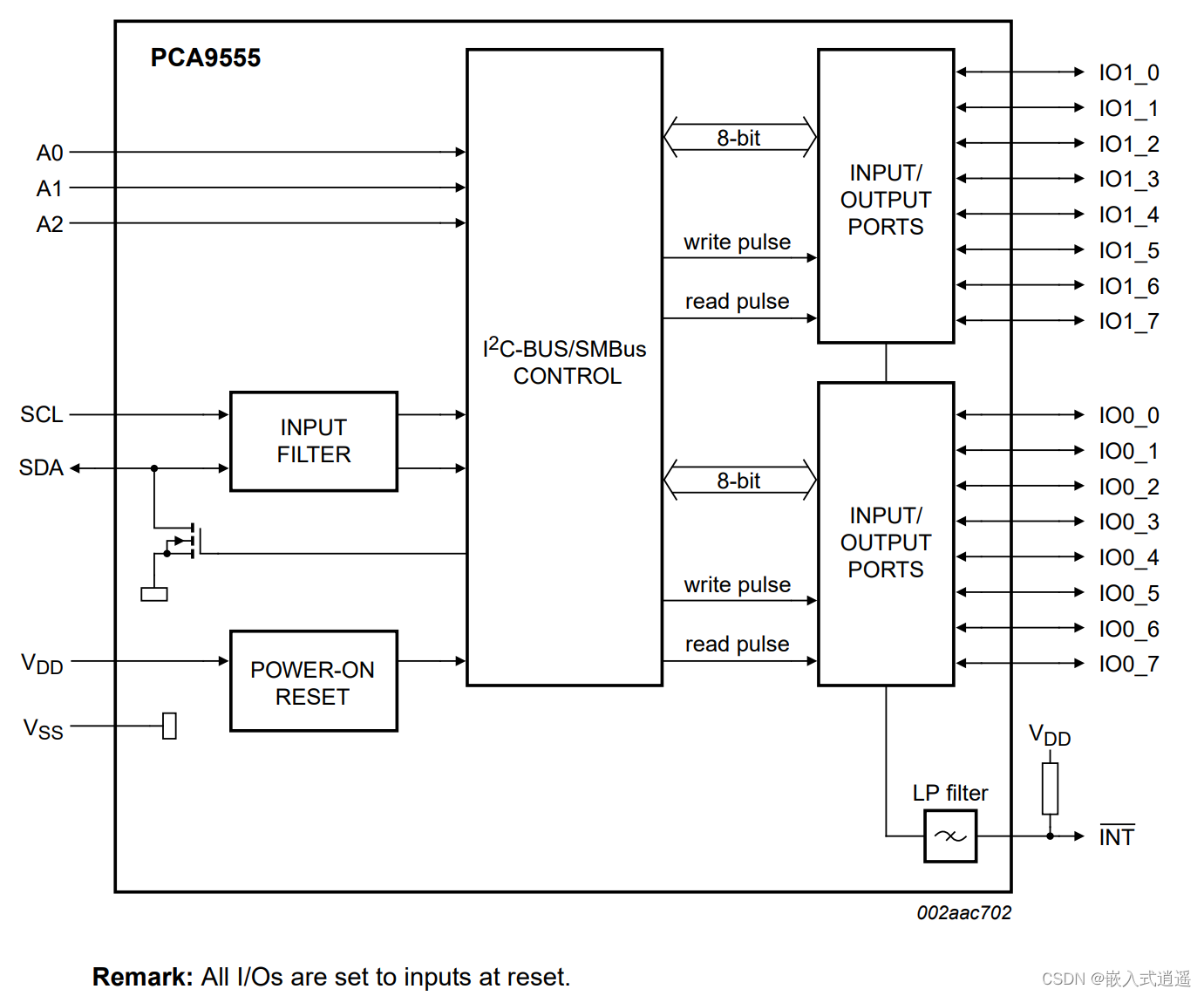

PAC9555 内部框图如下：

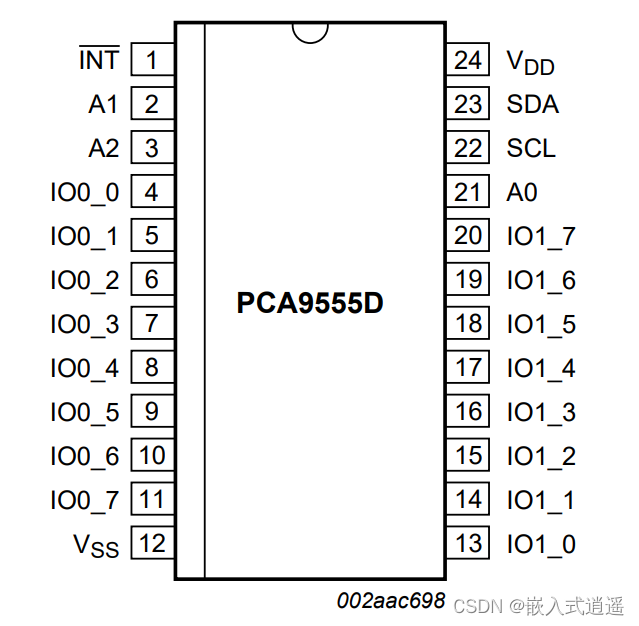

该芯片是通过 A0、A1、A2 引脚决定其 I2C 地址。除此之外，还有一个 INT 中断引脚，当 GPIO 引脚状态改变时，中断引脚将发出中断信号。

I2C 地址计算：
