音视频专题-基础

1 基础扫盲：

什么是H264？

定义:  对摄像头采集的每一帧视频需要进行编码，由与视频中存在空间和时间的冗余， 需要用算法来去除这些冗余。H264是专门去除这些冗余的算法，我们把这种算法称为H264编码。

H264是新一代的编码标准，以高压缩高质量和支持多种网络的流媒体传输著称。

应用: 像大多数看到的视频，如rmvb   avi   mp4   flv   大都是由h264进行编码

当然也会有不同的 如 mpeg4   vp9   这样比较冷门的编码。

无论是h264  mpeg4  vp9 都是基于宏块的方式进行编码，原理是一样的，只不过实现的算法

不一致罢了。

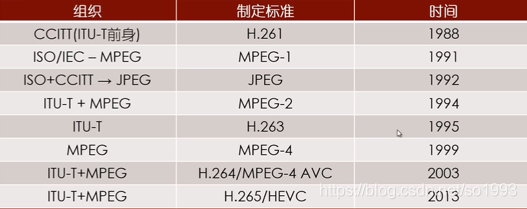

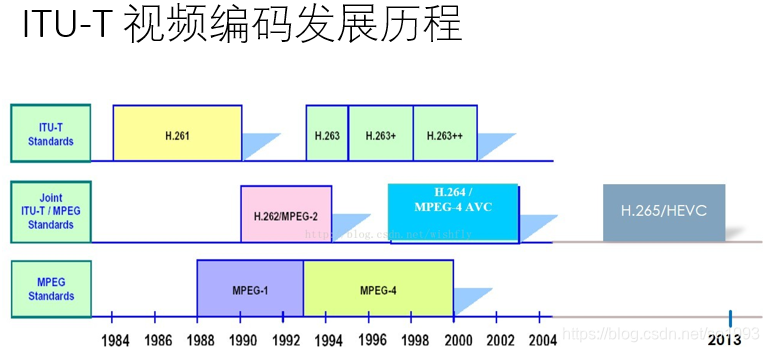

两大电信联盟    ---国际电信联盟（ITU-T）,国际标准化组织（ISO）

 其他关于编码的发展历史这里就过多叙述了。

2 为什么需要对视频进行编码

从上图可以看到视频帧是连续且有关联的，如果每一帧都原封不动的保持，数据量是非常庞大，早起的电影院中，一个胶卷30kg,可见保存视频数据非常难。除了存储困难，这么大的数据量如果走网络传输，也会非常的慢。

编码  =  压缩

3 视频中哪些地方可以进行压缩

 帧分组

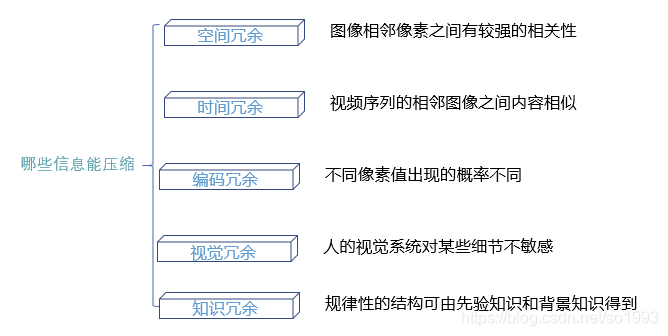

对于视频数据主要有两类数据冗余，一类是时间上的数据冗余，另一类是空间上的数据冗余。其中时间上的数据冗余是最大的。下面我们就先来说说视频数据时间上的冗余问题。

为什么说时间上的冗余是最大的呢？假设摄像头每秒抓取30帧，这30帧的数据大部分情况下都是相关联的。也有可能不止30帧的的数据，可能几十帧，上百帧的数据都是关联特别密切的。

对于这些关联特别密切的帧，其实我们只需要保存一帧的数据，其它帧都可以通过这一帧再按某种规则预测出来，所以说视频数据在时间上的冗余是最多的。



通过宏块扫描与宏块搜索可以发现这两个帧的关联度是非常高的。进而发现这一组帧的关联度都是非常高的。因此，上面这几帧就可以划分为一组。其算法是：在相邻几幅图像画面中，一般有差别的像素只有10%以内的点,亮度差值变化不超过2%，而色度差值的变化只有1%以内，我们认为这样的图可以分到一组。

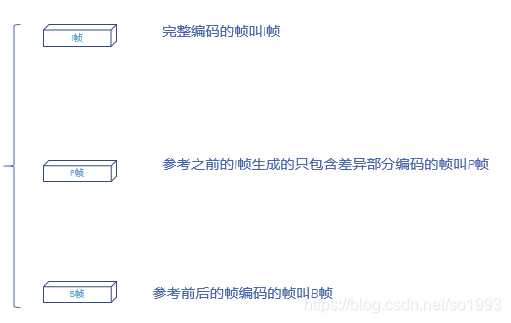

在这样一组帧中，经过编码后，我们只保留第一帖的完整数据，其它帧都通过参考上一帧计算出来。我们称第一帧为IDR／I帧，其它帧我们称为P／B帧，这样编码后的数据帧组我们称为GOP。

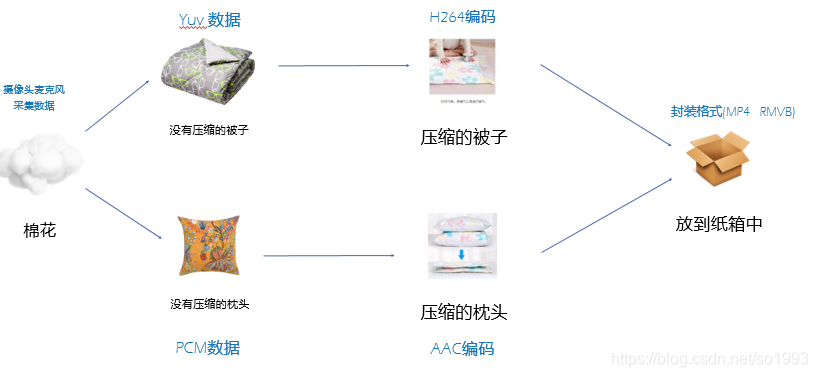

4 音视频组成

5 视频编码原理

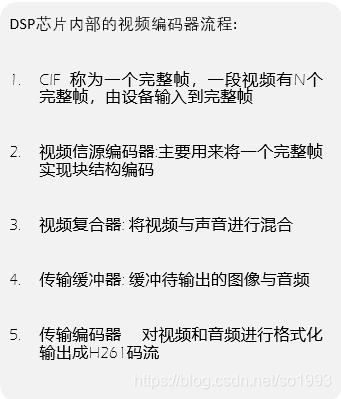

 DSP芯片主要做视频编解码器的工作

 H264编码规则

• 在相邻几幅图像画面中，一般有差别的像素只有10%以内的点,亮度差值变化不超过2%，而色度差值的变化只有1%以内    所以对于一段变化不大图像画面，我们可以先编码出一个完整的图像帧A，

•随后的B帧就不编码全部图像，只写入与A帧的差别，这样B帧的大小就只有完整帧的1/10或更小！    B帧之后的C帧如果变化不大，我们可以继续以参考B的方式编码C帧，这样循环下去。

•  这段图像我们称为一个序列：序列就是有相同特点的一段数据    当某个图像与之前的图像变化很大，无法参考前面的帧来生成，那我们就结束上一个序列，开始下一段序列    也就是对这个图像生成一个完整帧A1，随后的图像就参考A1生成，只写入与A1的差别内容.

 H264数据流

                除了I/P/B帧外，还有图像序列GOP

                GOP图像序列 可以理解成一个场景，场景的物体都是相似的

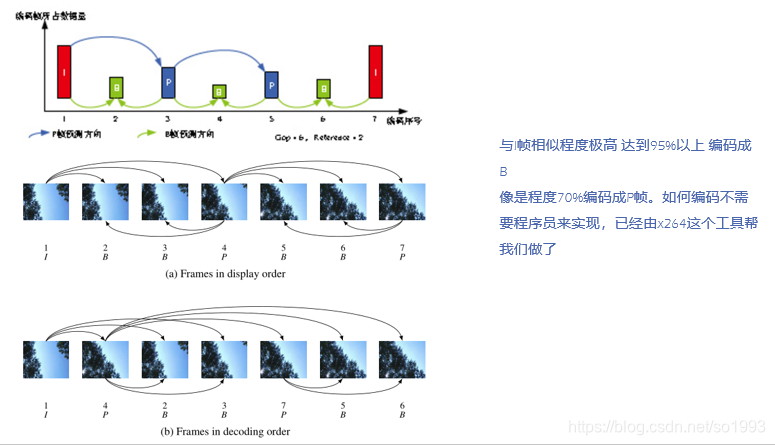

                GOP:两个I帧之间是一个图像序列，在一个图像序列中只有一个I帧。

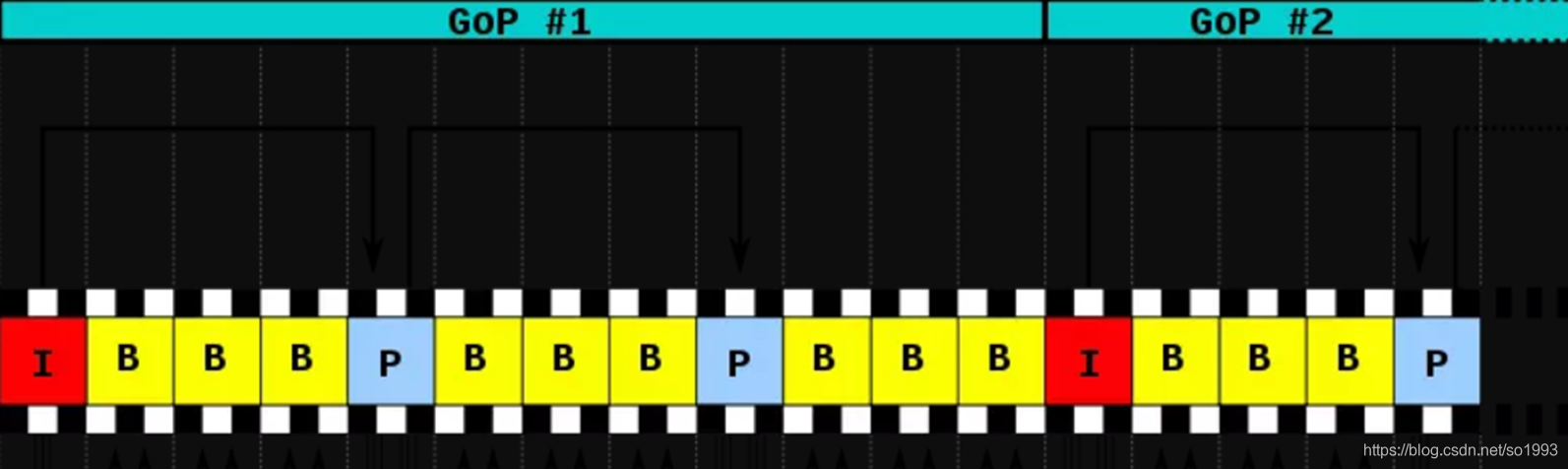

        如图所示

 H264编码



6 H264编码传输

编码 的目的是为了方便传输 ( 传输指  文件传输，网络流传输 ) 我们并不能把一整帧 传输过去， 一帧的内容太大了 ，

还需要细分才能更方便的传输。如果通过传递一完整帧传过去，对方等的花都谢了。所以我们需要更小的传输单元以保证  更好的压缩性，容错性和实时观看性

H264码流组成

*组成H264码流的结构中 包含以下几部分 ，从大到小排序依次是**

> **H264视频序列，图像，片组，片，NALU，宏块 ，像素。**

NALU单元设计

NAL层:（Network Abstraction Layer,视频数据网络抽象层）：  它的作用是H264只要在网络上传输，在传输的过程每个包以太网是1500字节，而H264的帧往往会大于1500字节，所以要进行拆包，将一个帧拆成多个包进行传输，所有的拆包或者组包都是通过NAL层去处理的。

•H.264 原始码流(又称为裸流)，是有一个接一个的 NALU 组成的。

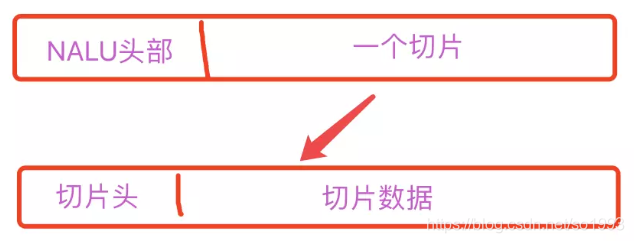

 NALU = NALU头 + RBSP  (切片)，每个单元都按独立的NALU传送。

RBSP单元

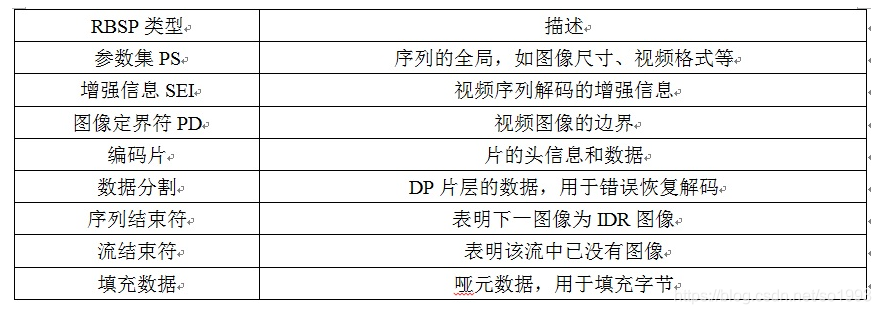

每个单元都按独立的NAL单元传送。单元的信息头（一个字节）定义了RBSP单元的类型，NAL单元的其余部分为RBSP数据。

切片由来

把一张图片划分成若干个小的区域，这些小的区域称之为宏块

H264默认是使用 16X16 大小的区域作为一个宏块，也可以划分成 8X8 大小。

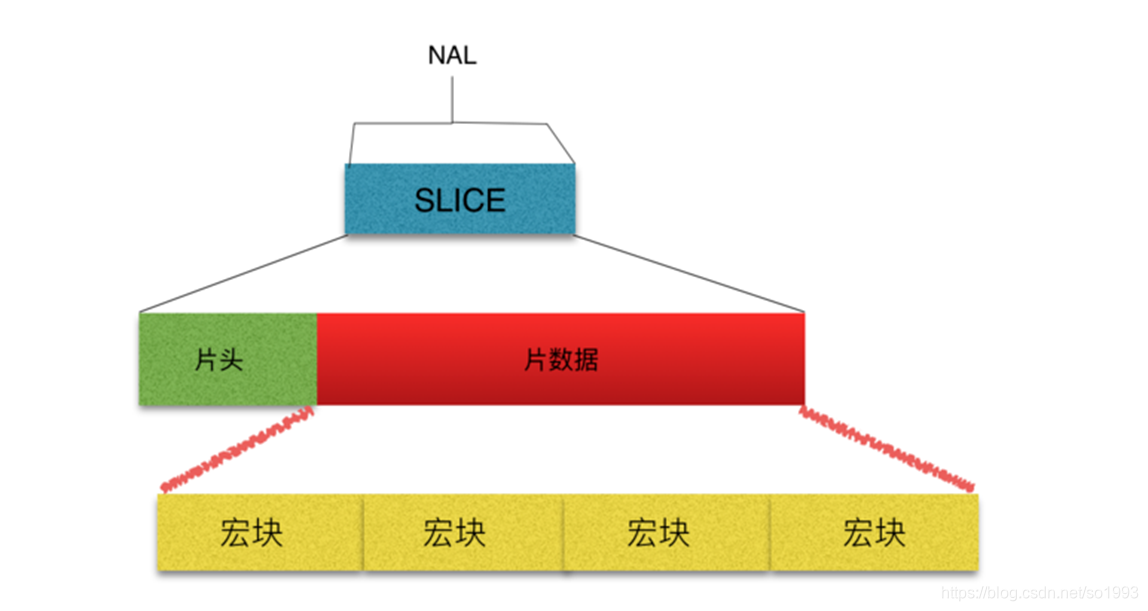

若干个连续性的宏块 组成了切片

音视频编码中的sps与pps的设计

• SPS 和 PPS ，包含了初始化 H.264 解码器所需要的信息参数， 包括编码所用的 profile ， level ，图像的宽和高， deblock 滤波器等 。

• SPS: 序列参数集

• PPS ：图像参数集

• 在 H264 码流中 , 都是以 "0x00  0x00 0x01" 或者 "0x00 0x00 0x00 0x01" 为开始码的 , 找到开始码之后 , 使用开始码之后的第一个字节的低 5 位判断是否为 7( sps ) 或者 8( pps ), 及 data[4] & 0x1f == 7 || data[4] & 0x1f == 8. 然后对获取的 nal 去掉开始码之后进行 base64 编码 , 得到的信息就可以用于 sdp.sps 和 pps 需要用逗号分隔开来

7  为什么采用YUV而不采用RGB

• Rgb 原理 ： 定义 RGB 是从颜色发光的原理来设计定的，由红、绿、蓝三盏灯，当它们的光相互叠合的时候，色彩相混，而亮度却等于两者亮度之总和（两盏灯的亮度嘛！），越混合亮度越高，即加法混合。 RGB24 是指 R ， G ， B 三个分量各占 8 位

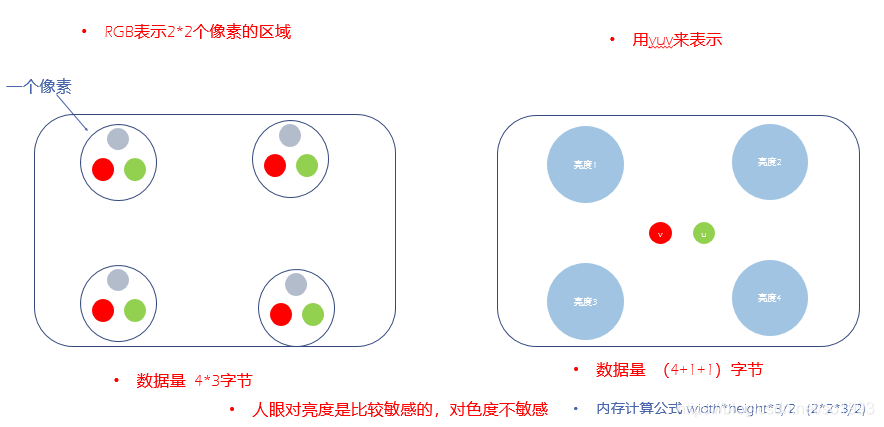

• Yuv 原理 ： YUV 主要用于优化彩色视频信号的传输，与 RGB 视频信号传输相比，它最大的优点在于只需占用极少的频宽（ RGB 要求三个独立的视频信号同时传输）其中 “ Y” 表示明亮度也就是灰阶值；而 “ U” 和 “ V” 表示的则是色度.

 NV21编码

如1920*1080的一帧图片，经过yuv的方式排列

0      ~  1920*1080              全部是Y

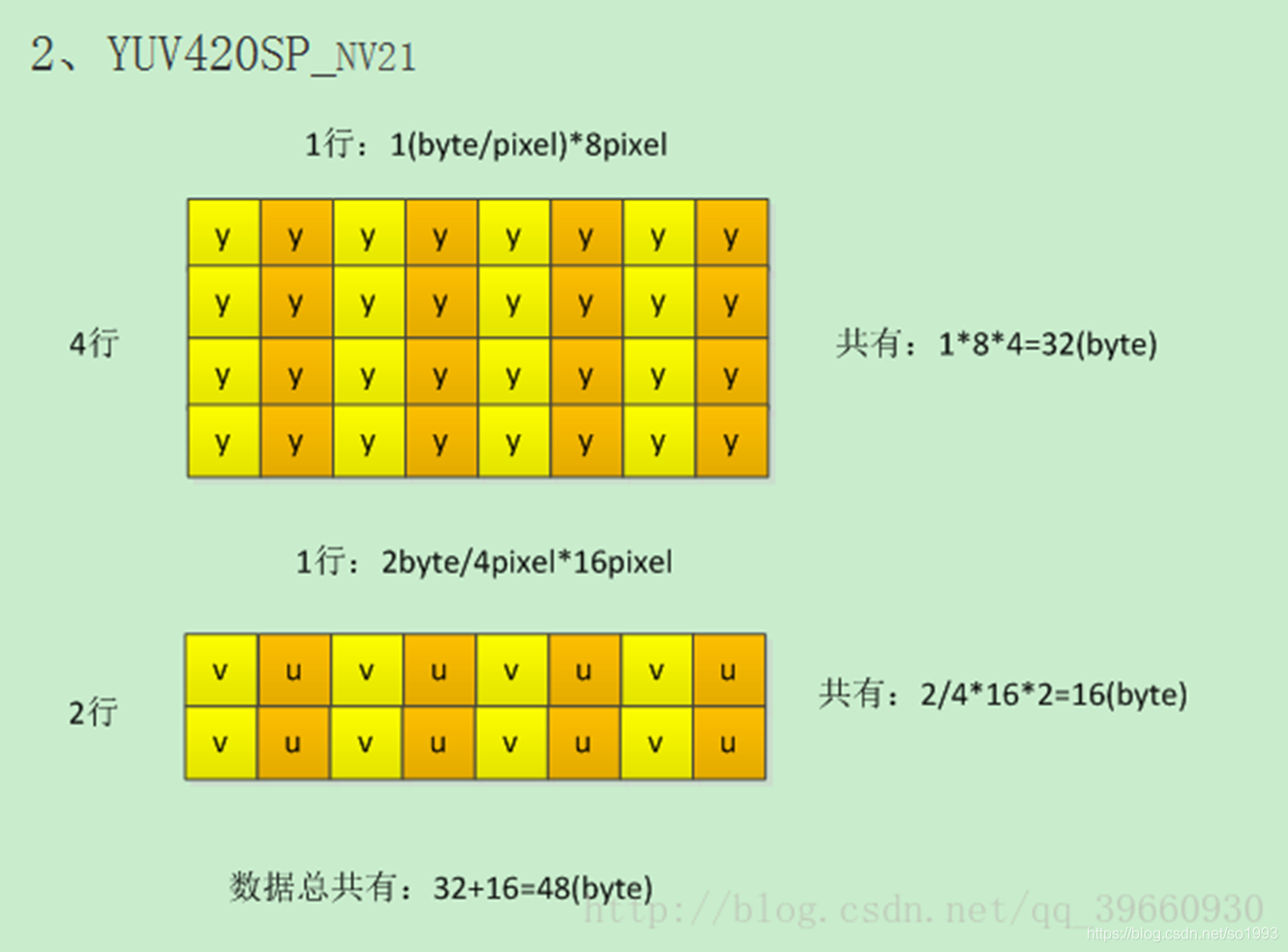

后面是 u 和v  的交替变换

YUV I420编码

如1920*1080的一帧图片，经过yuv的方式排列

 0      ~  1920*1080              全部是Y

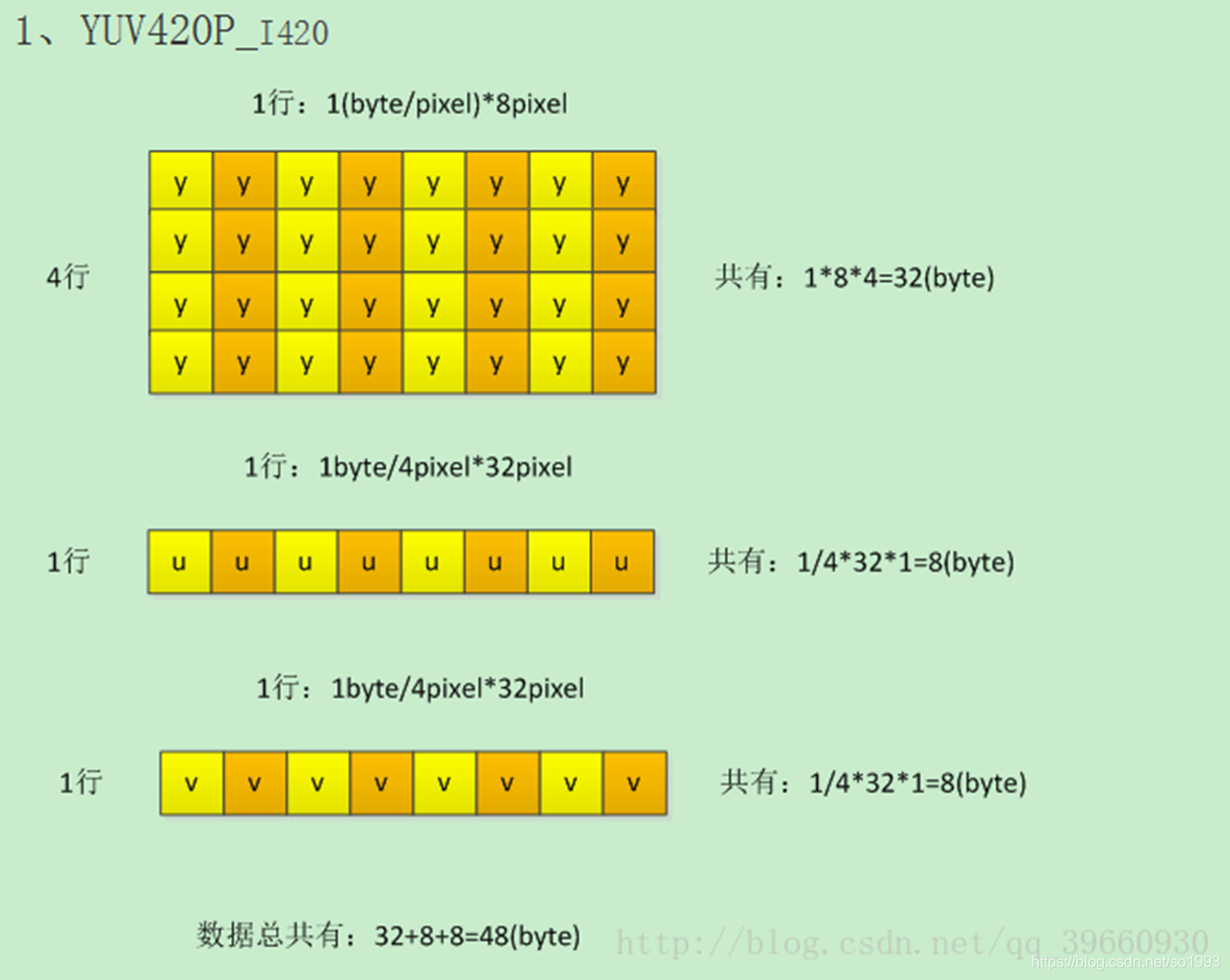

1920*1080  ~  1920*1080+ 1920*1080/4全部是u

1920*1080+ 1920*1080/4 ~ 一帧末尾   全部是v

 结语：音视频后面的内容更精彩。
