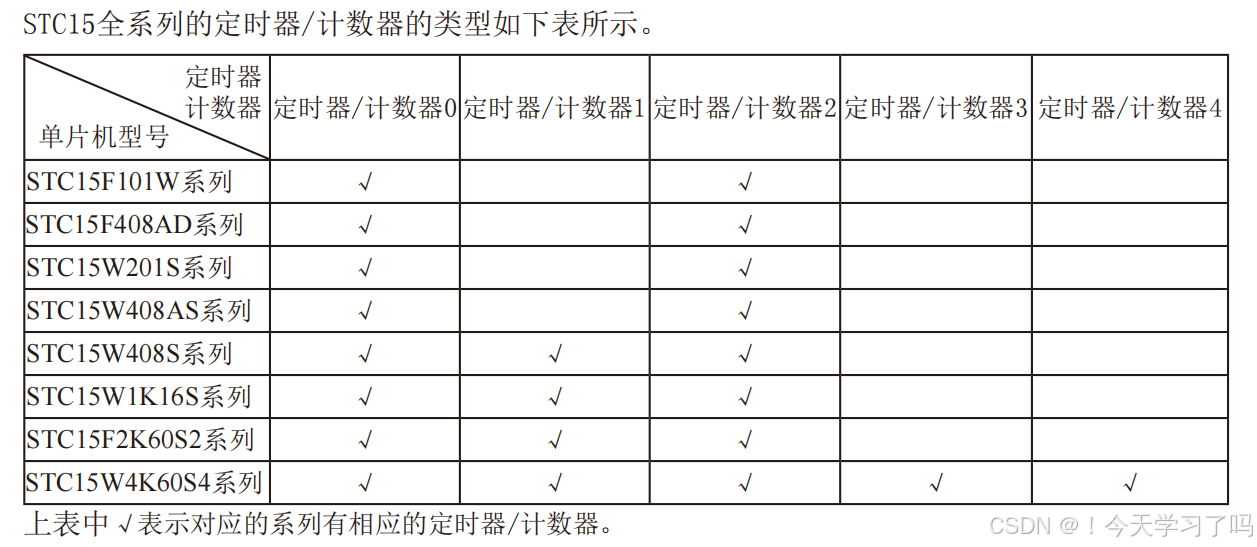

这里我的是STC15F2K60S2系列的，所以有定时器/计数器 0、1、2，后面内容将依这个系列来写。

模式介绍——定时器&计数器

定时器/计数器的核心部件是一个加法计数器，其本质是对脉冲进行计数。只是计数脉冲来源不同:如果计数脉冲来自系统时钟，则为定时方式，此时定时器/计数器每12个时钟或者每1个时钟得到一个计数脉冲，计数值加1;

如果计数脉冲来自单片机外部引脚(T0为P3.4，T1为P3.5，T2为P3.1)，则为计数方式，每来一个脉冲加1。

模式选择——定时器/计数器

对定时器/计数器T0和T1，用它们在特殊功能寄存器TMOD中相对应的控制位- C/T来选择TO或T1为定时器还是计数器。

对定时器/计数器T2，用特殊功能寄存器AUXR
