 抽象层：(标准库)

方法1： 有参宏

方法2： 简单宏定义

方法3：无参稍微复杂的宏

gpio.h

main.c:

方法4：带参函数

HAL库中使用要注意：

引脚状态赋值问题：

解决办法：

---

抽象层：(标准库)

hal库仅部分函数和部分类型不同，后面会介绍

方法1： 有参宏

缺点是：在移植到其他库或者其他种类单片机时，对应函数或参数可能会变化

如果换到一个主频很高的单片机中，需要对软件时序进行延时操作的时候，不太方便修改

/*引脚配置 有参宏 */
#define OLED_W_SCL(x)		GPIO_WriteBit(GPIOB, GPIO_Pin_8, (BitAction)(x))
#define OLED_W_SDA(x)		GPIO_WriteBit(GPIOB, GPIO_Pin_9, (BitAction)(x))
// 调用
void OLED_I2C_Start(void)
{
	OLED_W_SDA(1);
	OLED_W_SCL(1);
	OLED_W_SDA(0);
	OLED_W_SCL(0);
}

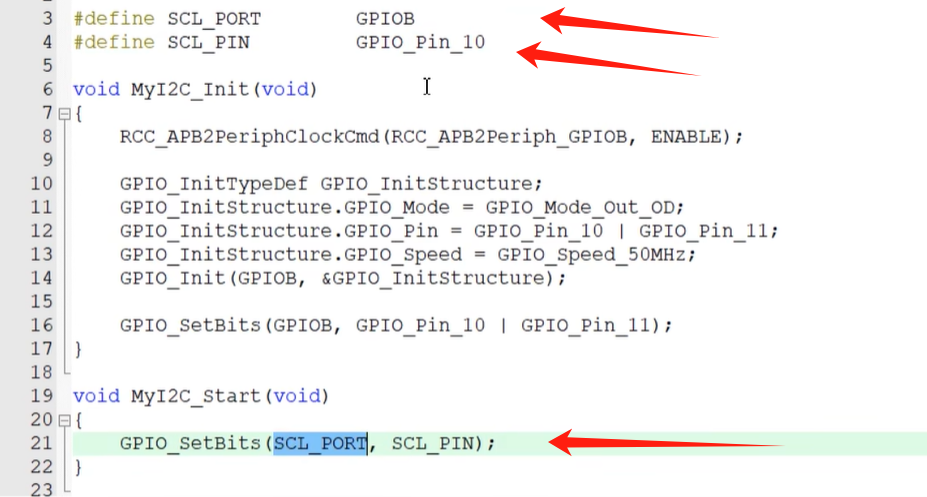

方法2： 简单宏定义

方法3：无参稍微复杂的宏

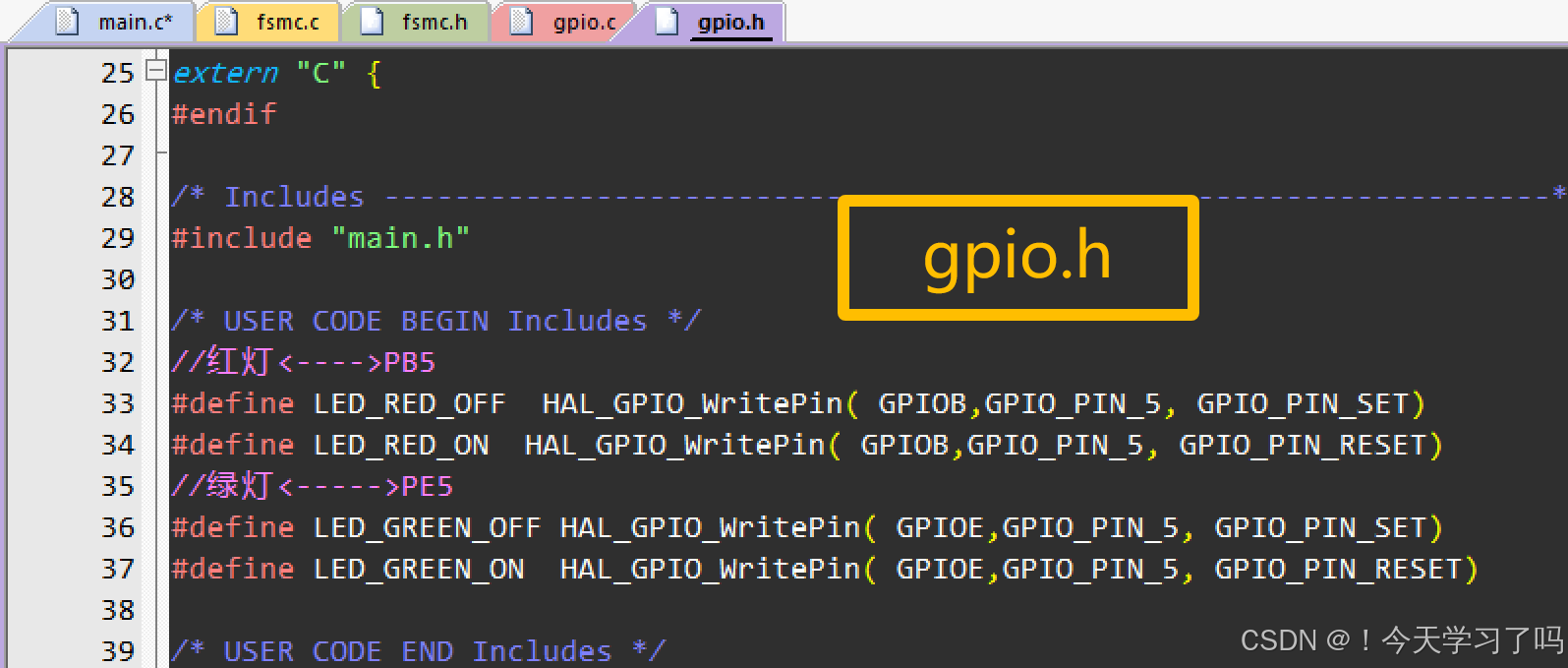

gpio.h

main.c:

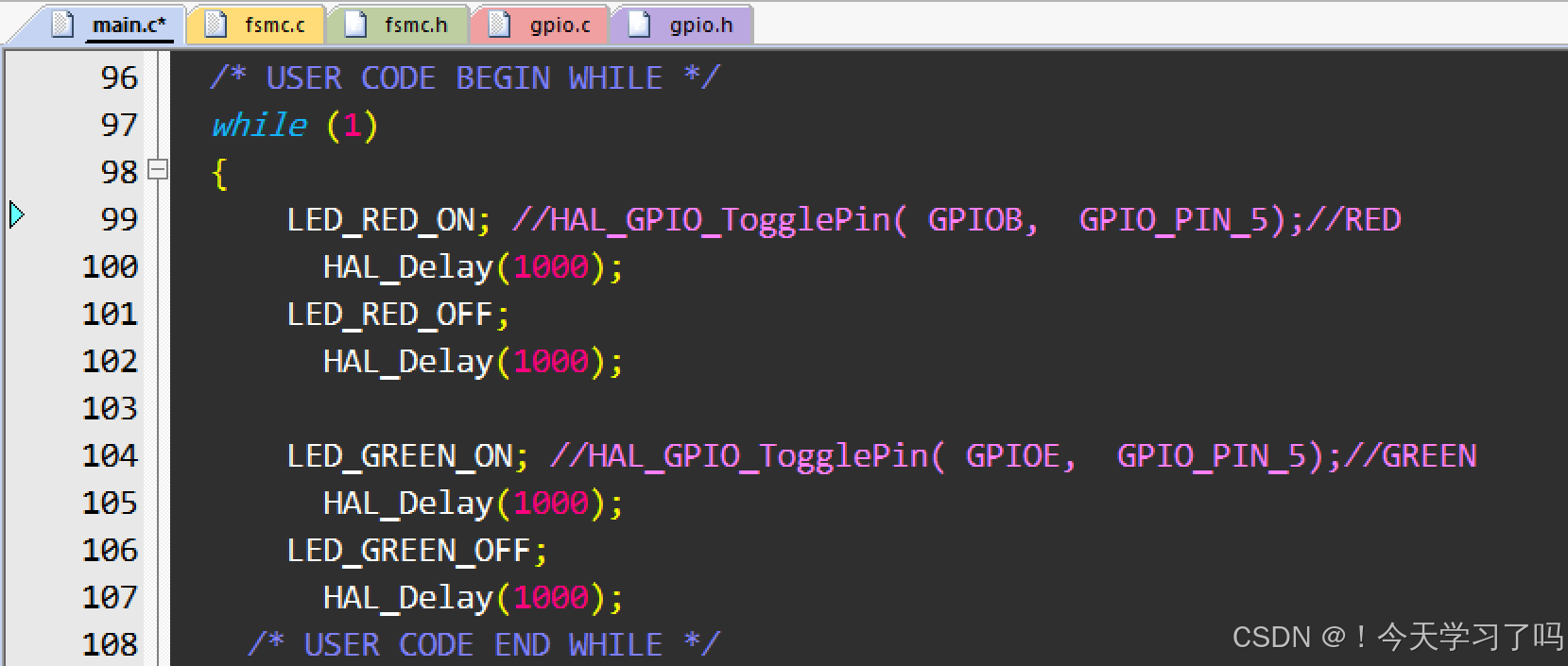

下面使用的时候，不是以函数形式调用，而是直接写语句！！

这样进行类比，还可以在程序中写出反转，锁等操作，其他的类似！！

方法4：带参函数

解决了宏定义的问题，方便理解还便于根据情况修改延时

//编写：
void MyI2C_W_SCL(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)BitValue);		//根据BitValue，设置SCL引脚的电平
	Delay_us(10);					//延时10us，防止时序频率超过要求
}
void MyI2C_W_SDA(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOB, GPIO_Pin_11, (BitAction)BitValue);		//根据BitValue，设置SDA引脚的电平，BitValue要实现非0即1的特性
	Delay_us(10);					//延时10us，防止时序频率超过要求
}
/*

函数的第三个形参是枚举类型，要强制类型转换
需要高/低电平时，不可以直接写0或1，需要强制类型转换，将1和0类型转换为BitAction的枚举类型。
BitAction可以理解为如果数据是0x00那就转化为0，非零就转化1.

*/
//调用：
void MyI2C_Start(void)
{
	MyI2C_W_SDA(1);							//释放SDA，确保SDA为高电平
	MyI2C_W_SCL(1);							//释放SCL，确保SCL为高电平
	MyI2C_W_SDA(0);							//在SCL高电平期间，拉低SDA，产生起始信号
	MyI2C_W_SCL(0);							//起始后把SCL也拉低，即为了占用总线，也为了方便总线时序的拼接
}
void MyI2C_Stop(void)
{
	MyI2C_W_SDA(0);							//拉低SDA，确保SDA为低电平
	MyI2C_W_SCL(1);							//释放SCL，使SCL呈现高电平
	MyI2C_W_SDA(1);							//在SCL高电平期间，释放SDA，产生终止信号
}

HAL库中使用要注意：

引脚状态赋值问题：

使用这个引脚配置函数HAL_GPIO_WritePin参照前面的写法会出现问题，如下：

void MyI2C_W_SCL(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)BitValue);	//枚举类型转换有问题
}

标准库中的没问题是因为，标准库中有这个，而HAL库中没有：

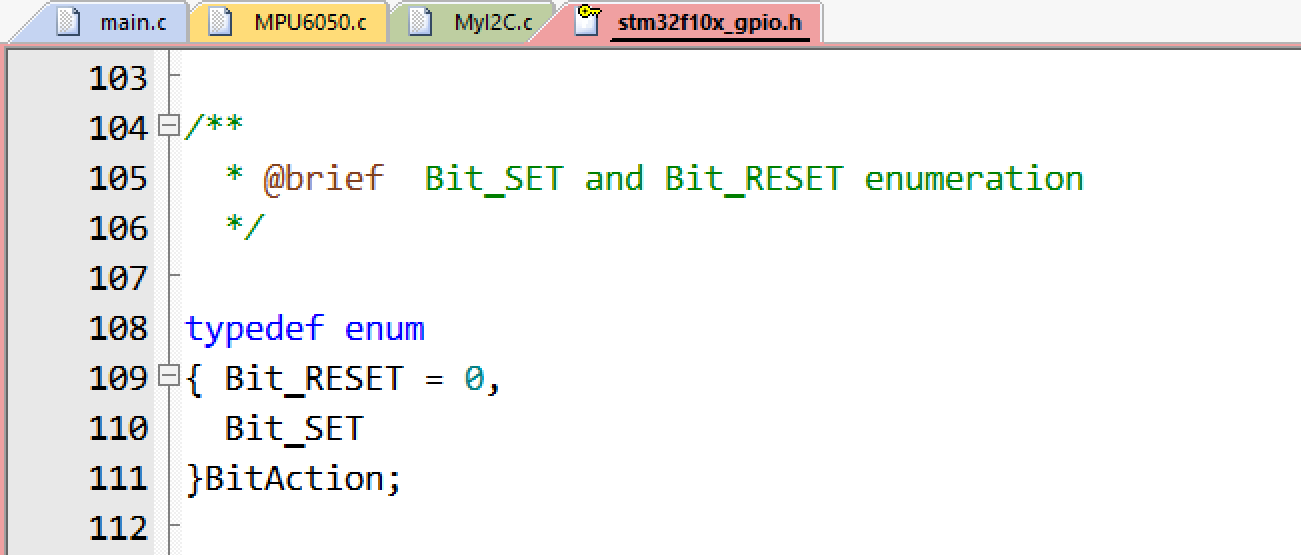

GPIO_WriteBit 函数的第三个参数要求是 BitAction 枚举类型（定义通常为 typedef enum {Bit_RESET = 0, Bit_SET} BitAction;），而你传入的 BitValue 是 uint8_t 类型。通过 (BitAction)BitValue 进行显式类型转换后，将 uint8_t 强制转换为枚举类型 BitAction，符合函数参数的类型要求，从而避免了 “枚举类型与其他类型混合” 的警告。

会报警告：warning: #188-D: enumerated type mixed with another type

指示在代码的某处将枚举类型与另一种类型混合使用，这种警告通常在将枚举类型与其他类型进行操作或赋值时出现

HAL_GPIO_WritePin 函数的原型是：

void HAL_GPIO_WritePin(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState);

其中第三个参数 PinState 是一个枚举类型（GPIO_PinState），定义为：

typedef enum
{
  GPIO_PIN_RESET = 0,
  GPIO_PIN_SET
}GPIO_PinState;

传入的参数 x 可能是 uint8_t、bool 或其他类型，而不是 GPIO_PinState 枚举类型，导致类型不匹配。

解决办法：

方法一：直接使用枚举值

HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_SET);   // 置高
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_RESET); // 置低

方法二：类型转换 (GPIO_PinState)(x)

HAL_GPIO_WritePin(GPIOB, GPIO_PIN_7, (GPIO_PinState)(x))

/*引脚配置*/
#define OLED_W_SCL(x)		HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, (GPIO_PinState)(x))
#define OLED_W_SDA(x)		HAL_GPIO_WritePin(GPIOB, GPIO_PIN_7, (GPIO_PinState)(x))

方法三：若需要用变量 x 控制（假设 x 为 0 或非 0）：

HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, (x ? GPIO_PIN_SET : GPIO_PIN_RESET));
