【转】图解CAN与CANopen协议区别—— 一目了然版

1. 首先了解 网络协议分层，分七层。



2. 2

   其次了解现场总线

   现场总线网络一般只实现了第 1 层（物理层）、第 2 层（数据链路层）、 第 7 层（应用层）。

   因为现场总线通常只包括一个网段，因此不需要第 3 层（传输层）和第 4 层（网络层）， 也不需要第 5 层（会话层）第 6 层（描述层）的作用。



3. 3

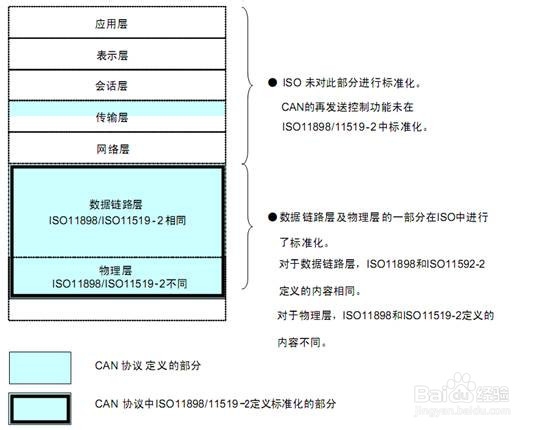

   CAN的定义内容，如图



4. 4

   CAN 只定义物理层和数据链路层，没有规定应用层，本身并不完整，需要一个高层协议来定义 CAN 报文中的 11/29 位标识符、8 字节数据的使用。



5. 5

   CAN规定的物理电平特征，如图
