STM 32 IO模拟两线串行接口

目录

背景

发送时序说明

---

背景

我们在单片机开发过程中，经常需要通过IO口来模拟通信接口（I2C、两线串行接口）.

通过本篇文章，IO模拟两线串行接口，举一反三，来达到模拟其他通信接口的能力。

TM1640是一种LED（发光二极管显示器）驱动控制专用电路。STM32通过两线串行接口和

TM1640通信。

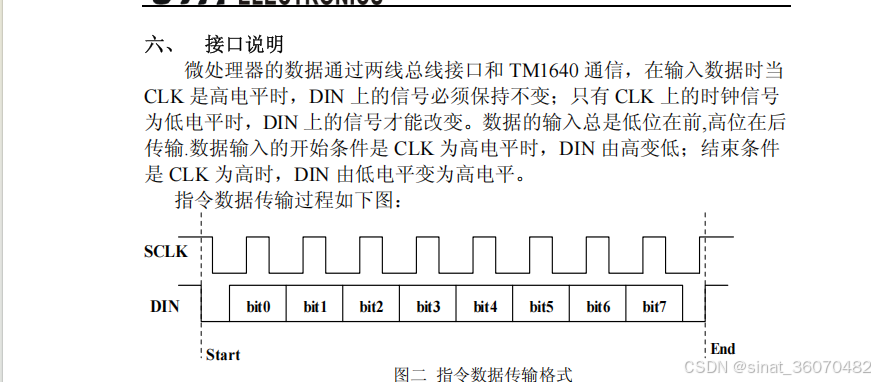

发送时序说明



1)空闲的时候，DIN和SCLK 都为高

2)DIN 先拉低，SCLK再拉低，表示数据开始发送

3)在SCLK 为低电平的时候，DIN信号才可以改变

4)DIN 写入数据之后，SCLK要拉高

5)当8位数据传完之后，SCLK和DIN都保持为低。

6)SCLK为高，DIN由低变高说明传输数据结束

#define TM1640_GPIOPORT	GPIOA	//定义IO接口
#define TM1640_DIN	GPIO_Pin_12	//定义IO接口
#define TM1640_SCLK	GPIO_Pin_11	//定义IO接口

#define TM1640_LEDPORT	0xC8	//定义IO接口



void TM1640_Init(void){ //TM1640接口初始化
	GPIO_InitTypeDef  GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOC,ENABLE);
    GPIO_InitStructure.GPIO_Pin = TM1640_DIN | TM1640_SCLK; //选择端口号（0~15或all）
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //选择IO接口工作方式
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //设置IO接口速度（2/10/50MHz）
	GPIO_Init(TM1640_GPIOPORT, &GPIO_InitStructure);

	GPIO_WriteBit(TM1640_GPIOPORT,TM1640_DIN,(BitAction)(1)); //接口输出高电平1
	GPIO_WriteBit(TM1640_GPIOPORT,TM1640_SCLK,(BitAction)(1)); //接口输出高电平1
	TM1640_start();
	TM1640_write(TM1640MEDO_ADD); //设置数据，0x40,0x44分别对应地址自动加一和固定地址模式
	TM1640_stop();
	TM1640_start();
	TM1640_write(TM1640MEDO_DISPLAY); //控制显示，开显示，0x88,  0x89,  0x8a,  0x8b,  0x8c,  0x8d,  0x8e,  0x8f分别对应脉冲宽度为:
					 				  //------------------1/16,  2/16,  4/16,  10/16, 11/16, 12/16, 13/16, 14/16	 //0x80关显示
	TM1640_stop();

}

 准备开始发送

void TM1640_start(){ //通信时序 启始（基础GPIO操作）（低层）
	GPIO_WriteBit(TM1640_GPIOPORT,TM1640_DIN,(BitAction)(1)); //接口输出高电平1
	GPIO_WriteBit(TM1640_GPIOPORT,TM1640_SCLK,(BitAction)(1)); //接口输出高电平1
	delay_us(DEL);
	GPIO_WriteBit(TM1640_GPIOPORT,TM1640_DIN,(BitAction)(0)); //接口输出0
	delay_us(DEL);
	GPIO_WriteBit(TM1640_GPIOPORT,TM1640_SCLK,(BitAction)(0)); //接口输出0
	delay_us(DEL);
}

发送数据

void TM1640_write(u8 date){	//写数据（低层）
	u8 i;
	u8 aa;
	aa=date;
	GPIO_WriteBit(TM1640_GPIOPORT,TM1640_DIN,(BitAction)(0)); //接口输出0
	GPIO_WriteBit(TM1640_GPIOPORT,TM1640_SCLK,(BitAction)(0)); //接口输出0
	for(i=0;i<8;i++){
		GPIO_WriteBit(TM1640_GPIOPORT,TM1640_SCLK,(BitAction)(0)); //接口输出0
		delay_us(DEL);

		if(aa&0x01){
			GPIO_WriteBit(TM1640_GPIOPORT,TM1640_DIN,(BitAction)(1)); //接口输出高电平1
			delay_us(DEL);
		}else{
			GPIO_WriteBit(TM1640_GPIOPORT,TM1640_DIN,(BitAction)(0)); //接口输出0
			delay_us(DEL);
		}
		GPIO_WriteBit(TM1640_GPIOPORT,TM1640_SCLK,(BitAction)(1)); //接口输出高电平1
		delay_us(DEL);
		aa=aa>>1;
   }
	GPIO_WriteBit(TM1640_GPIOPORT,TM1640_DIN,(BitAction)(0)); //接口输出0
	GPIO_WriteBit(TM1640_GPIOPORT,TM1640_SCLK,(BitAction)(0)); //接口输出0
}

结束数据发送

void TM1640_stop(){ //通信时序 结束（基础GPIO操作）（低层）
	GPIO_WriteBit(TM1640_GPIOPORT,TM1640_DIN,(BitAction)(0)); //接口输出0
	GPIO_WriteBit(TM1640_GPIOPORT,TM1640_SCLK,(BitAction)(1)); //接口输出高电平1
	delay_us(DEL);
	GPIO_WriteBit(TM1640_GPIOPORT,TM1640_DIN,(BitAction)(1)); //接口输出高电平1
	delay_us(DEL);
}
