python实战二：使用CSV数据绘制带数据标志的折线图（matplotlib）

背景：
自动获取缺陷管理系统中的bug趋势统计数据，并保存到CSV中，读取CSV数据并绘制带数据标志的折线图，并保存为png图片

下面代码仅实现“读取CSV数据并绘制带数据标志的折线图，并保存为png图片”的功能



#导入需要的模块
import numpy as np
import matplotlib.pyplot as plt
import matplotlib.mlab as mlab
import matplotlib.ticker as ticker
#读取CSV数据为numpy record array记录
r = mlab.csv2rec('D:/python/pj4/data/bug_trend.csv')
r.sort()
 #形成Y轴坐标数组
N = len(r)
ind = np.arange(N)  # the evenly spaced plot indices
#ind1这里是为了把图撑大一点
ind1 = np.arange(N+3)
#将X轴格式化为日期形式，X轴默认为0.5步进，
#这里将整数X轴坐标格式化为日期，.5的不对应日期，
#因为扩展了3格坐标，所以N+的坐标点也不显示日期
def format_date(x, pos=None):
    if not x%1 and  x<N:
        thisind = np.clip(int(x), 0, N-1)
        return r.create_date[thisind].strftime('%Y-%m-%d')
    else:
        return ''


#绘图
fig = plt.figure()
ax = fig.add_subplot(111)
#下行为了将图扩大一点，用白色线隐藏显示
ax.plot(ind1,ind1,'-',color='white')
#正常要显示的bug总数折线
ax.plot(ind, r['all'], 'o-',label='All of BUGs')
#正常要显示的bug已解决总数折线
ax.plot(ind, r['resolved'], 'o-',label='Resolved BUGs')
#正常要显示的bug已关闭总数折线
ax.plot(ind, r['closed'], 'o-',label='Closed BUGs')
#图标的标题
ax.set_title(u"BUG Trend Chart")
#线型示意说明
ax.legend(loc='upper left')

#在折线图上标记数据，-+0.1是为了错开一点显示数据
datadotxy=tuple(zip(ind-0.1,r['all']+0.1))
for dotxy in datadotxy:
    ax.annotate(str(int(dotxy[1]-0.1)),xy=dotxy)

#将X轴格式化为日期形式
ax.xaxis.set_major_formatter(ticker.FuncFormatter(format_date))
fig.autofmt_xdate()

#显示图片
plt.show()

#将图片保存到指定目录
plt.savefig("D:/python/pj4/img/bug_trend.png")

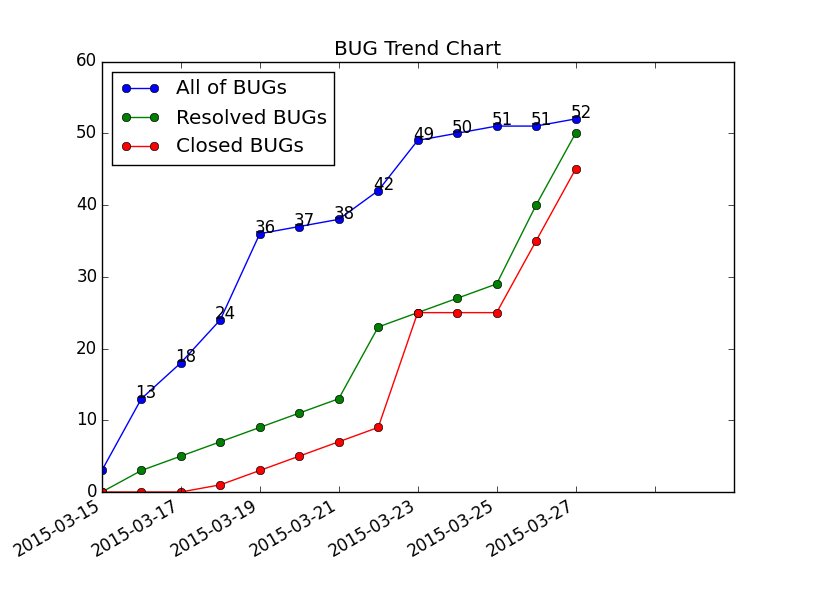

效果图：
