代码分析
为什么需要对齐？
为什么是“向下”对齐？
如果我们将栈顶指针向下对齐到 8 字节边界，是否会导致计算结果错误？
- 为什么不会导致计算结果错误？
- 为什么对齐操作不会导致栈空间浪费或错误？
Cortex-M4 中使用 DMA 传输数据的示例

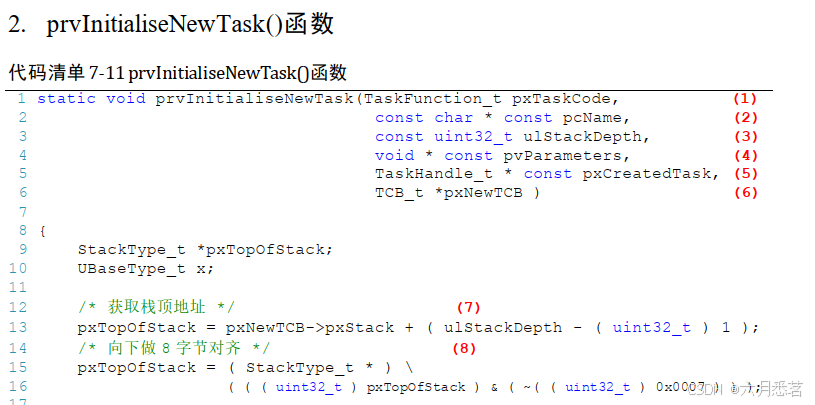

最近在看《FreeRTOS 内核实现与应用开发实战》, 里面有这样一句代码:

#define portSTACK_TYPE    uint32_t
typedef portSTACK_TYPE   StackType_t;
StackType_t   *pxTopOfStack;
uint32_t       ulStackDepth；

/* 获取栈顶地址 */
pxTopOfStack = pxNewTCB->pxStack + (ulStackDepth - (uint32_t)1);
/* 向下做 8字节对齐 */
pxTopOfStack = (StackType_t *)(((uint32_t)pxTopOfStack) & ( ~((uint32_t)0x0007)));
/* 将栈顶指针向下做 8 字节对齐。
   在 Cortex-M3（Cortex-M4 或 Cortex-M7）内核的单片机中，因为总线宽度是 32 位的，
   通常只要栈保持 4 字节对齐就行， 可这样为啥要 8 字节？难道有哪些操作是64 位的？
   确实有，那就是浮点运算，所以要8 字节对齐
   （但是目前我们都还没有涉及到浮点运算，只是为了后续兼容浮点运行的考虑）。
   如果栈顶指针是 8 字节对齐的，在进行向下 8 字节对齐的时候，指针不会移动，
   如果不是 8 字节对齐的，在做向下 8 字节对齐的时候，就会空出几个字节，不会使用，
   比如当 pxTopOfStack 是33，明显不能整除 8，进行向下8 字节对齐就是 32，
   那么就会空出一个字节不使用。 */

在这里插入图片描述

代码分析

这行代码的作用是将栈顶指针 pxTopOfStack 向下对齐到 8 字节边界。具体步骤如下：

(uint32_t)pxTopOfStack:

将指针 pxTopOfStack 转换为 uint32_t 类型（32 位无符号整数），以便进行位操作。
~((uint32_t)0x0007):

0x0007 的二进制表示为 0000 0000 0000 0111。
取反操作 ~ 将其变为 1111 1111 1111 1000，即 0xFFFFFFF8。

这个掩码的作用是将低 3 位（0x0007）清零。

具体什么是“低 3 位”呢？
在计算机中，内存地址通常用二进制表示。例如，一个 32 位的内存地址可以表示为：
```
31                              0
+--------------------------------+
| 0000 0000 0000 0000 0000 0000 0000 0111 |  // 0x00000007
+--------------------------------+
```
这里的“低 3 位”指的是地址的最右边 3 位（即第 0 位到第 2 位）。在上面的例子中，低 3 位是 111（二进制）。
& 操作:

将 pxTopOfStack 的地址与掩码 0xFFFFFFF8 进行按位与操作。

结果是将 pxTopOfStack 的低 3 位清零，从而实现向下对齐到 8 字节边界。
为什么清零低 3 位可以实现 8 字节对齐？
1）8 字节对齐的含义
8 字节对齐是指内存地址必须是 8 的倍数。
在二进制中，8 的倍数的地址的低 3 位一定是 000，因为 8 的二进制表示是 1000（即 2^3 ）。
2）清零低 3 位的作用
如果一个地址的低 3 位是 000，那么这个地址一定是 8 的倍数。
通过清零低 3 位，我们可以将任意地址向下舍入到最近的 8 字节对齐的地址。
3）举例说明
假设有一个地址 0x20001007，它的二进制表示为：
```
0010 0000 0000 0000 0001 0000 0000 0111
```
低 3 位是 111（即 0x7）。如果我们清零这低 3 位，地址变为：
```
0010 0000 0000 0000 0001 0000 0000 0000
```
即 0x20001000，这是一个 8 字节对齐的地址。
```
地址:   0010 0000 0000 0000 0001 0000 0000 0111  (0x20001007)
掩码:   1111 1111 1111 1111 1111 1111 1111 1000  (0xFFFFFFF8)
结果:   0010 0000 0000 0000 0001 0000 0000 0000  (0x20001000)
```
强制类型转换:
最后，将结果转换回 StackType_t* 类型，作为对齐后的栈顶指针。

为什么需要对齐？

在嵌入式系统和 RTOS 中，栈对齐通常是为了满足以下需求：

硬件要求
某些处理器架构（如 ARM Cortex-M）要求栈指针必须对齐到 8 字节（或更高）边界。
如果栈指针未对齐，可能会导致硬件异常或性能下降。
性能优化
对齐的内存访问通常比未对齐的内存访问更快。
现代处理器通常以对齐的方式加载和存储数据，未对齐的访问可能需要额外的时钟周期。
兼容性
对齐可以确保与某些库函数或硬件特性（如浮点运算、DMA 等）兼容。
例如，ARM Cortex-M 的浮点单元（FPU）要求栈对齐到 8 字节边界。
RTOS 的要求
在 RTOS 中，任务栈通常用于保存任务的上下文（如寄存器、局部变量等）。
对齐栈可以确保上下文切换时不会因为未对齐的栈指针而导致问题。
为什么是 8 字节对齐？
8 字节对齐是一种常见的选择，尤其是在 32 位系统中。
对于 64 位系统，可能需要 16 字节对齐。
对齐的大小通常由处理器架构和编译器决定。
代码的实际作用
这行代码的作用是确保 pxTopOfStack 指向的地址是 8 字节对齐的。对齐的目的是满足硬件要求、优化性能、确保兼容性，并符合 RTOS 的设计规范。对齐操作是嵌入式系统和 RTOS 中常见的编程技巧，尤其是在处理栈和内存布局时。
例如：
如果 pxTopOfStack 的原始值是 0x20001007，经过对齐操作后，值变为 0x20001000。
如果原始值是 0x20001008，则保持不变。

为什么是“向下”对齐？

清零低 3 位的操作会将地址向更小的方向舍入。

例如：

地址 0x20001007 对齐后变为 0x20001000。

地址 0x20001008 对齐后保持不变（因为它的低 3 位已经是 000）。

这种对齐方式称为“向下对齐”，因为地址总是被舍入到不大于原始地址的最接近的 8 字节对齐地址。

如果我们将栈顶指针向下对齐到 8 字节边界，是否会导致计算结果错误？

为什么不会导致计算结果错误？

对齐操作的目的是确保栈指针满足硬件或软件的要求
对齐操作是为了满足处理器或 RTOS 对栈指针的对齐要求（例如 8 字节对齐）。
如果栈指针未对齐，可能会导致硬件异常、性能下降或数据访问错误。
对齐操作本身不会改变栈的使用方式，只是确保栈指针的地址满足对齐条件。
对齐操作是向下对齐
对齐操作会将栈指针向下舍入到最近的 8 字节边界。
如果栈指针已经是 8 字节对齐的（如 0x20001008），对齐操作不会改变它的值。
如果栈指针未对齐（如 0x20001007），对齐操作会将其舍入到 0x20001000。
栈的使用方式
栈是从高地址向低地址生长的。
对齐操作只是调整栈顶指针的起始位置，不会影响栈的使用逻辑。
在任务初始化时，栈顶指针的对齐操作是为了确保栈的起始位置满足对齐要求，而不是为了改变栈的计算方式。

为什么对齐操作不会导致栈空间浪费或错误？

栈的分配是预先计算的
在任务创建时，栈的大小（ulStackDepth）是预先定义的。
对齐操作只会调整栈顶指针的起始位置，不会改变栈的总大小。
例如，如果栈大小是 100 字节，对齐操作可能会将栈顶指针向下调整几个字节，但栈的总空间仍然是 100 字节。
对齐操作的影响是微小的
对齐操作最多只会将栈顶指针向下调整 7 个字节（因为 8 字节对齐的最大偏移是 7）。
这种调整对栈的使用影响非常小，通常可以忽略不计。
对齐操作是必要的
如果不对齐栈顶指针，可能会导致硬件异常或性能问题。
对齐操作是为了确保系统的稳定性和性能，而不是为了改变栈的计算逻辑。

Cortex-M4 中使用 DMA 传输数据的示例

#include <stdint.h>
#include <stddef.h>
#include <stdio.h>

// 假设的 DMA 寄存器地址
#define DMA_SRC_ADDR    (volatile uint32_t *)0x40020000
#define DMA_DST_ADDR    (volatile uint32_t *)0x40020004
#define DMA_SIZE        (volatile uint32_t *)0x40020008
#define DMA_CTRL        (volatile uint32_t *)0x4002000C

// DMA 控制寄存器标志
#define DMA_CTRL_START  (1 << 0)

// 分配对齐的内存（4 字节对齐）
// 这种方式通过编译器属性直接声明变量的对齐方式。
// 仅适用于静态分配的内存（如全局变量或栈变量）。
uint32_t src_array[16] __attribute__((aligned(4)));  // 源数组
uint32_t dst_array[16] __attribute__((aligned(4)));  // 目标数组
// 对于动态分配的内存（如 malloc），需要使用其他方式（如 aligned_alloc）
// void *ptr = aligned_alloc(16, size);
// 这种形式会分配 16 字节对齐的内存。
/*
	__attribute__((aligned)) 适用于静态分配的内存，代码简洁且可读性好。
	手动对齐(掩码） 适用于动态计算对齐地址或对齐边界不固定的场景。
	aligned_alloc 适用于动态分配对齐的内存。
*/

// 初始化数组
void init_arrays() {
    for (int i = 0; i < 16; i++) {
        src_array[i] = i + 1;  // 初始化源数组
        dst_array[i] = 0;      // 清空目标数组
    }
}

// 配置并启动 DMA 传输
void start_dma_transfer(uint32_t *src, uint32_t *dst, size_t size) {
    // 检查地址是否对齐
    if (((uintptr_t)src % 4 != 0) || ((uintptr_t)dst % 4 != 0)) {
        printf("错误：源地址或目标地址未对齐！\n");
        return;
    }

    // 配置 DMA 源地址
    *DMA_SRC_ADDR = (uint32_t)src;

    // 配置 DMA 目标地址
    *DMA_DST_ADDR = (uint32_t)dst;

    // 配置传输大小（以字节为单位）
    *DMA_SIZE = size * sizeof(uint32_t);

    // 启动 DMA 传输
    *DMA_CTRL = DMA_CTRL_START;

    printf("DMA 传输已启动...\n");
}

// 检查 DMA 传输是否完成
int is_dma_transfer_complete() {
    // 假设 DMA 控制寄存器的第 1 位表示传输完成
    return (*DMA_CTRL & (1 << 1)) != 0;
}

int main() {
    // 初始化数组
    init_arrays();

    // 启动 DMA 传输
    start_dma_transfer(src_array, dst_array, 16);

    // 等待 DMA 传输完成
    while (!is_dma_transfer_complete()) {
        // 等待
    }

    printf("DMA 传输完成！\n");

    // 打印目标数组内容
    printf("目标数组内容: ");
    for (int i = 0; i < 16; i++) {
        printf("%d ", dst_array[i]);
    }
    printf("\n");

    return 0;
}
