[ROS2基础]话题与服务

【ROS2】MOMO的鱼香ROS2(四)ROS2入门篇——ROS2节点通信之话题与服务 阅读详情

本文介绍ROS2中话题和服务的内容。并配合示例代码来实践以便加深理解。

安装依赖

安装相应的工具:

colcon 编译工具安装

sudo apt install python3-colcon-common-extensions git

设置colcon_cd,方便用colcon_cd 包名 快速打开到包的目录。需要在工作空间目录下使用,其他路径下使用会出现卡住的情况。

echo "source /usr/share/colcon_cd/function/colcon_cd.sh" >> ~/.bashrc

#设置colcon_cd打开的根目录,根据自己的实际情况设置
echo "export _colcon_cd_root=~/ros2_install" >> ~/.bashrc

设置colcon参数自动补全功能

echo "source /usr/share/colcon_argcomplete/hook/colcon-argcomplete.bash" >> ~/.bashrc

ROS2参数自动补全工具(zsh不支持ROS2参数自动补全,bash可以)

sudo apt-get install python3-argcomplete

会用到的几个命令:

编译整个工作空间

colcon build --symlink-install

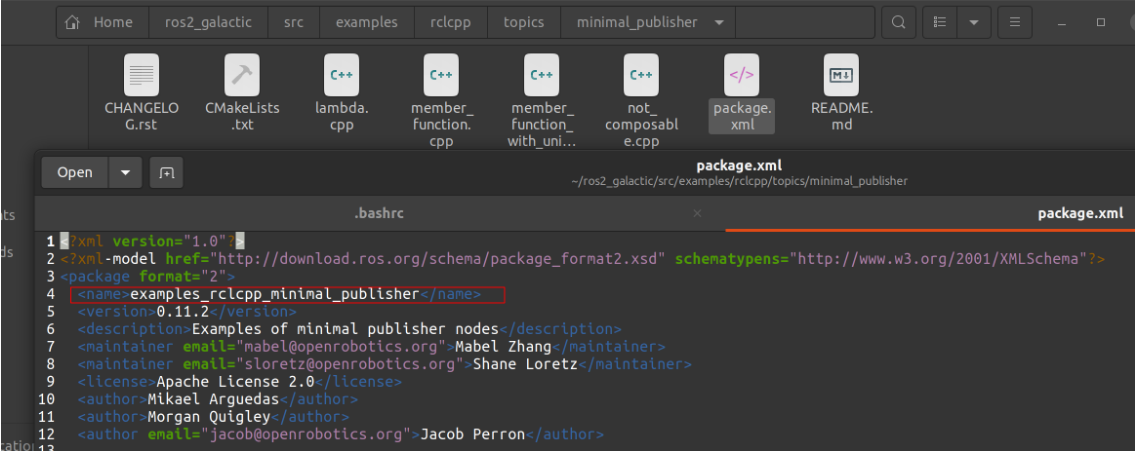

编译单个功能包(包名需要是package.xml文件中name标签中的名字)

colcon build --symlink-install --packages-select 包名

source环境

#source ros2 系统层环境变量
source /opt/ros/galactic/setup.bash
#source ros2 工作空间层环境变量(galactic_ws为用户工作空间的名称)
source ~/galactic_ws/install/setup.bash

创建功能包

ros2 pkg create test_pkg --node-name test_cpp --dependencies rclcpp std_msgs

运行节点

ros2 run 包名 执行文件名
#示例:ros2 run turtlesim turtlesim_node

安装ros包的命令

sudo apt-get install ros-<distro>-<package>
#示例(安装gazebo相关的包):sudo apt-get install ros-galactic-gazebo-*

ROS2 命令行工具速查表,请在公众号《首飞》中回复“cli”获取。

ROS2 工作空间

工作空间用于存放ros功能包。

ROS2系统工作空间

目录如下:

/opt/ros/galactic/

用命令安装的ros功能包都会在这个目录下。

source /opt/ros/galactic/setup.bash

source 该路径下的setup.bash可以获取ROS2系统维护的环境变量。相当于告诉电脑在哪里去找对应的工具和执行文件。比如ros2的命令行工具。

ROS2用户工作空间

例如:~/galactic_ws

创建用户工作空间
mkdir -p galactic_ws/src

实际上就是创建一系列的目录。ros功能包统一放到src目录下。

ROS2节点

一个节点只实现一个单独的功能(模块化)。实现节点功能的代码会组织成一个功能包(package)。

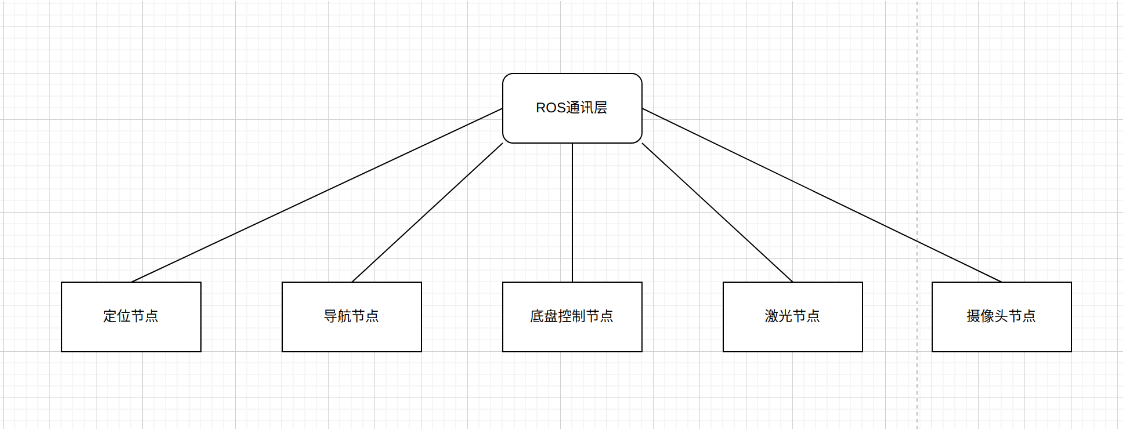

下面是一个典型的机器人系统框架图。

一个工作空间下可以有多个功能包,一个功能包可以有多个节点存在

创建ROS2功能包

在src目录下运行下面命令,创建一个包名为test_pkg,执行文件为test_cpp,并且依赖rclcpp std_msgs等功能包的ROS2功能包。

ros2 pkg create test_pkg --node-name test_cpp --dependencies rclcpp std_msgs

安装tree命令

sudo apt-get install tree

在galactic_ws下运行tree查看生成了哪里文件。

在galactic_ws下运行code . 查看生成的文件内容。

编译ROS2功能包

在galactic_ws目录下运行

colcon build --symlink-install

--symlink-install 指对于解释性的代码,如python,修改了源码后无需编译即可生效。ros2 run 会执行修改后的内容。因为安装文件是相应源码文件的软链接。对于编译性的源码则无效。比如修改C++源码后需要重新编译才能生效。

在galactic_ws下运行tree ,查看多了哪些文件。

编译命令的参考资料

https://docs.ros.org/en/galactic/Tutorials/Colcon-Tutorial.html

https://colcon.readthedocs.io/en/released/user/installation.html

运行ROS2节点
source install/setup.bash
ros2 run test_pkg test_cpp

可以看到打印了hello world。

下载示例代码

在galactic_ws工作空间下的src目录下运行下面命令获取示例代码。

git clone https://gitee.com/shoufei/ros2_galactic_turorials.git

按照仓库的readme.md文件进行编译

节点间的通讯

有下面4种方式:

  • 话题-topics

  • 服务-services

  • 动作-Action

  • 参数-parameters

本篇文章讲前两个:话题和服务。

看到这里需要提醒一下,如果已经按照上面的说明编译好了示例代码,下面就可以试着运行一下下面的示例程序看看效果了。

话题-topics
话题概念 (参考官方文档)

https://docs.ros.org/en/galactic/Tutorials/Topics/Understanding-ROS2-Topics.html

话题通讯接口是发布和订阅模型。一个节点程序里可以有多个发布器,也可以有多个接受器。发布器数据时,只管发布不管谁会接受。同理,接收器接收数据时,也只管接收对于的数据,不管到底是谁发的。那它们怎么对应起来呢?主要是通过数据的名称(即话题名称)来对应起来。

运行话题示例

运行订阅话题的节点

ros2 run examples_rclcpp_minimal_subscriber subscriber_member_function

运行发布话题的节点

ros2 run examples_rclcpp_minimal_publisher publisher_member_function

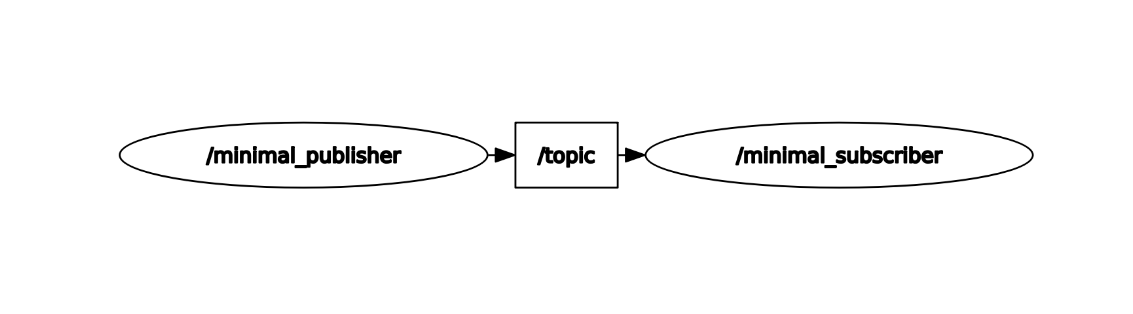

查看节点图

rqt

下面的路径里可以查看ROS2系统已经定义好的标准消息类型:

/opt/ros/galactic/include/std_msgs/msg

他们是一系列自动生成的文件。

自定义话题消息类型

https://docs.ros.org/en/galactic/Tutorials/Custom-ROS2-Interfaces.html

自定义消息类型和自定义一个C++的结构体很像。但使用的类型需要是之前已经定义好的。

运行示例

ros2 run examples_rclcpp_minimal_publisher publisher_member_function_with_custom_msg
ros2 run examples_rclcpp_minimal_subscriber subscriber_member_function_with_custom_msg
定义发布器和订阅器的示例
vel_cmd_publisher_ = this->create_publisher<geometry_msgs::msg::Twist>("turtle1/cmd_vel", 1);
turtlesim_pose_subscription_ = this->create_subscription<turtlesim::msg::Pose>(
    "turtle1/pose", 1, std::bind(&TurtlesimController::turtlesim_pose_callback, this, std::placeholders::_1));
服务-services
服务概念 (参考官方文档)

https://docs.ros.org/en/galactic/Tutorials/Services/Understanding-ROS2-Services.html

可以通过rqt中的service caller插件来发送服务请求。

运行服务示例

运行服务端的节点

ros2 run examples_rclcpp_minimal_service service_main

运行客户端的节点

ros2 run examples_rclcpp_minimal_client client_main

在下面的路径下可以查看ROS2系统定义的服务类型

/opt/ros/galactic/include/std_srvs/srv
自定义服务类型

https://docs.ros.org/en/galactic/Tutorials/Custom-ROS2-Interfaces.html

运行示例

ros2 run examples_rclcpp_minimal_service service_main_custom_srv
ros2 run examples_rclcpp_minimal_client client_main_custom_srv 2 3 4
创建服务的示例
server_ = this->create_service<TurtleCmdMode>("change_turtle_control_mode",
   std::bind(&TurtlesimController::handle_turtle_control_mode_service, this, std::placeholders::_1, std::placeholders::_2));

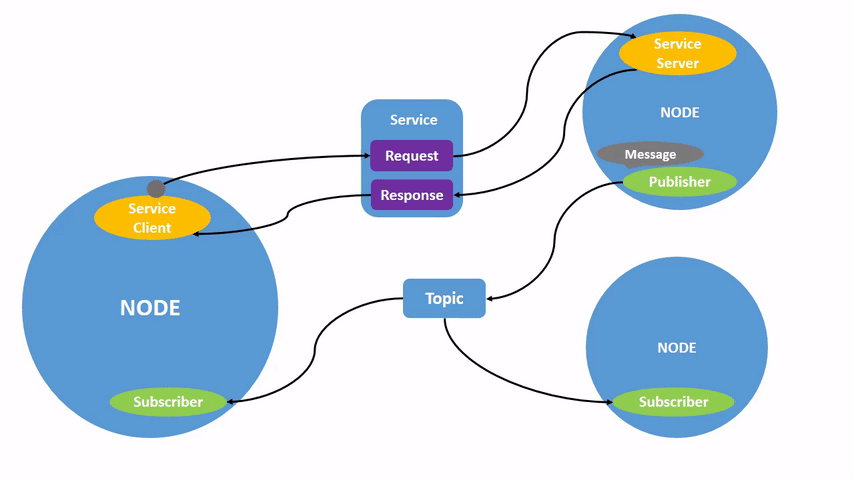

来张图总结一下

自定义消息和服务的注意事项:

  1. 消息和服务文件中,变量名需要是小写的,写成大写不能编译过。
  2. 消息和服务文件的命名需要是每个单词开头字母为大写。如下所示:
SensorData.msg
  1. 编译成功后,使用时需要包含对应接口的头文件。头文件的形式为:
#include <包名/msg/sensor_data.hpp>

注意与消息或服务文件名字的对应关系。


觉得有用就点赞吧!

我是首飞,一个帮大家填坑的机器人开发攻城狮。
