电源常用电路—驱动电路详解

数字电源控制核心对输入输出参数进行采集后，利用控制算法进行分析从而产生PWM控制信号，PWM信号将经过驱动电路的进行功率放大和隔离，随后接入功率开关器件从而完成电源的输出控制。本篇将主要针对电源的驱动电路进行讲解。

一、驱动电路概述

1、驱动电路的作用

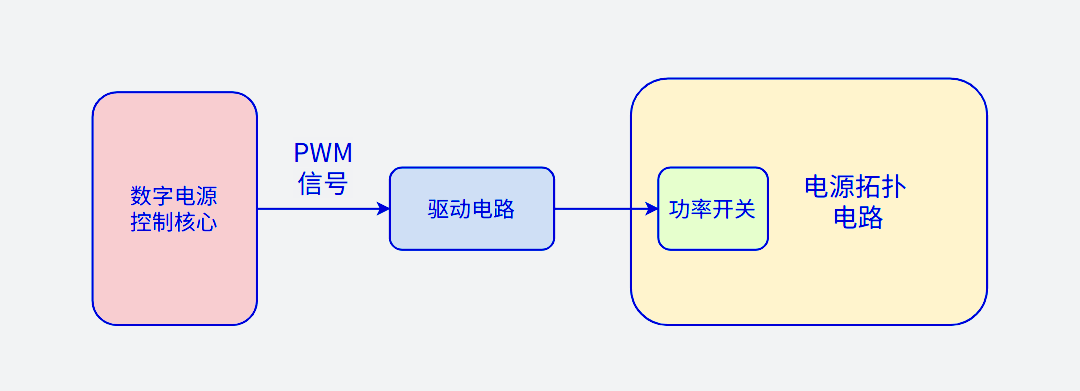

驱动电路位于电源主电路和数字控制核心之间，其本质是将数字控制核心产生的PWM信号进行功率放大，以驱动功率开关器件的开断。优良的驱动电路能够提高数字电源的可靠性，减少器件的开关损耗，提高能量转换效率并降低EMI/EMC。

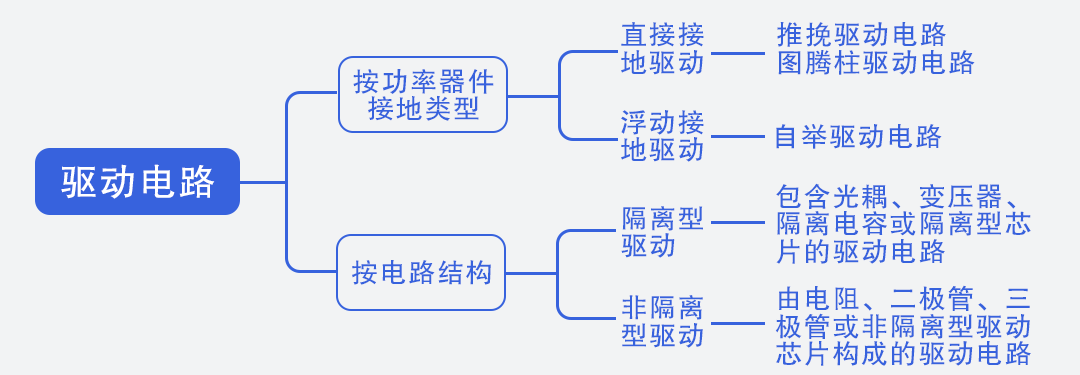

2、驱动电路的分类

驱动电路按照功率器的件接地类型分为直接接地驱动和浮动接地驱动。直接接地驱动电路中功率器件的接地端电位恒定，常用的有推挽驱动以及图腾柱驱动等。浮动接地驱动的功率器件接地端电位会随电路状态变化而浮动。典型的浮动接地驱动电路为自举驱动电路，它通过电平位移电路连接驱动电路与器件接地参考控制信号。自举电容器 CBST、图腾柱双极驱动器和常规栅极电阻器都可作为电平位移电路。此外，一些驱动芯片已内置自举电路，可直接将自举信号接入功率器件基准端。

驱动电路按照电路结构分为隔离型驱动和非隔
