Framebuuffer是LCD的一种驱动程序。LCD是一块屏幕，上面有很多像素，我们要怎样去操作LCD呢？我们需要一个驱动程序。在嵌入式linux里面经常是使用Framebuffer来驱动LCD。从名字上来看，frame是一帧，buffer是缓存，framebuffer是用来保存一帧数据的缓存。

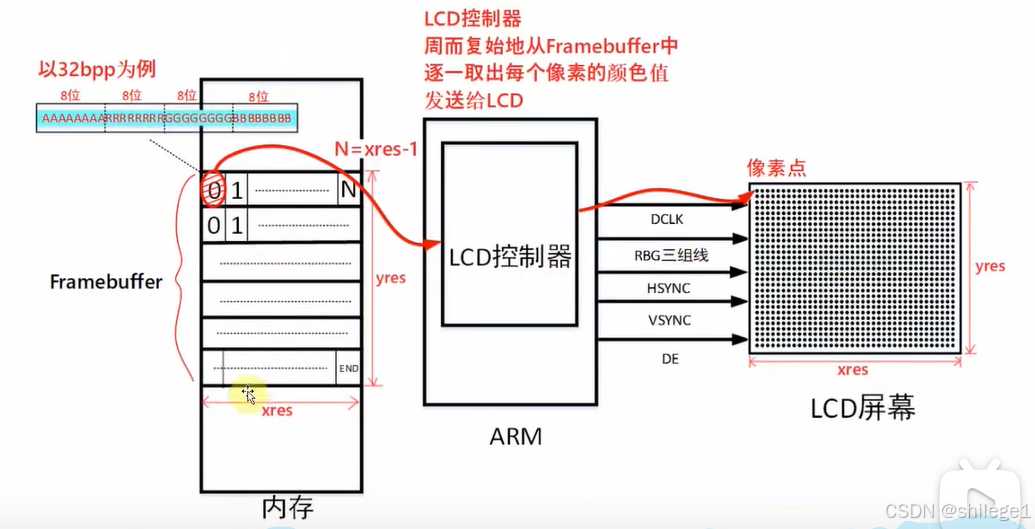

在驱动程序里面会在内存里面分配一个framebuffer，在framebuffer里面会保存有每一个像素的颜色值。假设LCD上一个像素的颜色值是32位，在framebuffer中，第零个32位数据，就是LCD上第零个像素的颜色值，framebuffer上的数据和LCD上像素一一对应。对于应用程序来说，只要把数据扔进framebuffer里面就可以了。那么谁把framebuffer中的数据在屏幕上一一显示出来呢？由LCD控制器来做。设置好LCD控制器后，它就会周而复始地从framebuffer从头到尾取出数据在LCD上显示出来。从头取到尾，再从头取到尾。应用程序将数据放到framebuffer里面，LCD控制器马上就会将数据搬到LCD上，一小段时间就能在LCD上显示出来，这一小段时间人眼根本看不出来，就好像应用程序马上就可以修改屏幕上的像素一样。

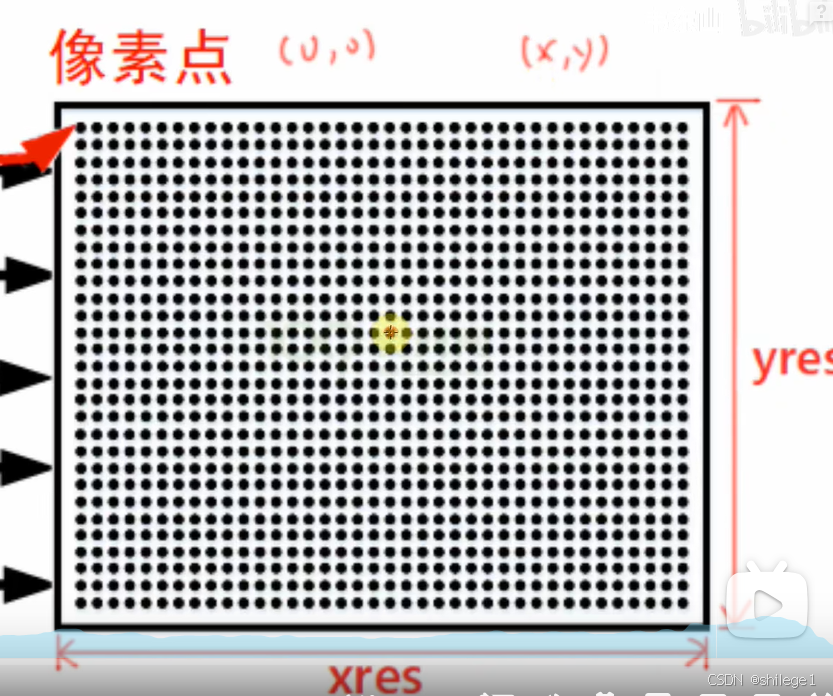

我们要去修改LCD上的某个像素的颜色值时，我们必须知道LCD屏幕的分辨率，还要知道一个像素颜色值的表示方式，也就是每个颜色用多少位来表示，也就是bbp.

在想要修改(x,y)点出的像素，我们要找出在framebuffer里面储存(x,y)的信息的地址。
(x,y)在framebuffer里面的偏移地址：(y*xres+x)*bpp/8
framebuffer的首地址加上上面计算的偏移地址就是LCD上(x,y)在framebuffer里面的地址

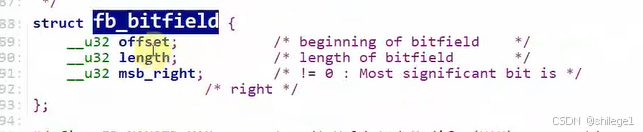

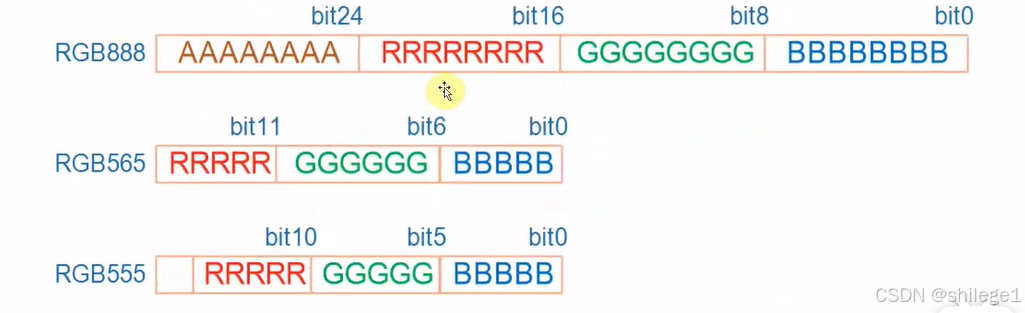

像素颜色的表示方法：

涉及的API函数
open函数，ioctl函数(通过这个来获取LCD的参数) mmap函数(去映射framebuffer)framebuffer是驱动程序分配的，应用程序去使用它，必须映射到用户空间。

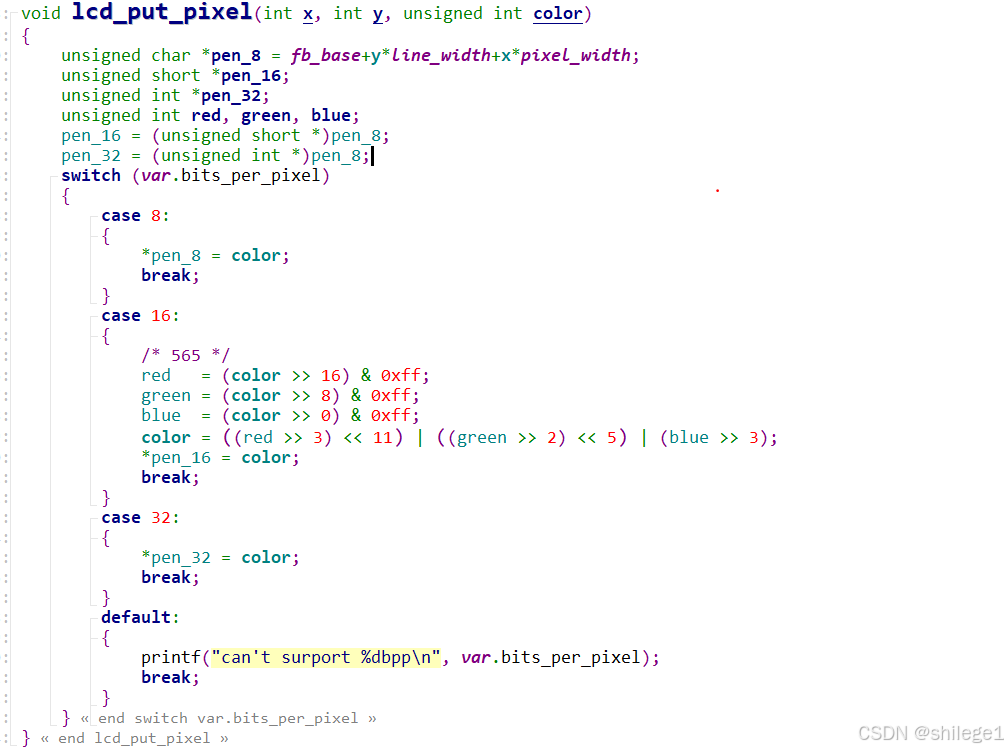

然后学习韦东山的例程
在main函数里面首先打开设备结点,打开驱动程序
fd_fb = open("/dev/fb0", O_RD_WR) ;

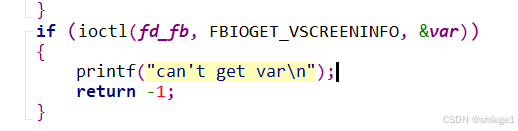

利用ioctl函数获得LCD屏幕函数，

接下来映射framebuffer

fb_base = (unsigned char *)mmap(NULL , screen_size, PROT_READ | PROT_WRITE, MAP_SHARED, fd_fb, 0);

NULL：这个参数指定了映射区域的起始地址。传递NULL意味着让系统自动选择地址。
PROT_READ | PROT_WRITE：这些标志指定了对映射内存的访问权限。PROT_READ允许读取，PROT_WRITE允许写入。这里同时设置了这两个标志，意味着进程可以读写映射的内存区域。
MAP_SHARED：这个标志指定了映射类型。MAP_SHARED意味着对映射内存的修改会反映到底层的文件或设备中，也会被其他映射这个文件或设备的进程看到。
0：这是偏移量，指定了映射开始的偏移位置。在这里传递0意味着从文件的开头开始映射
