【ICT备考2】OSPF复习

1.简介

（1）开放最短路径协议

（2）工作在IP层，协议号是89

（3）属于链路状态协议：更新的时候注重链路状态数据库信息

         距离矢量协议：更新的是路由信息

（4）分类

        OSPFv3:IPv4

        OSPFv4：IPv6

(5)特点：采用SPF算法，以自身为根，计算到达目的的最短路径

                组播：224.0.0.5--所有运行了ospf协议的设备进行监听

                           224.0.0.6--只有DR/BDR负责监听

                支持报文认证

                更新机制：增量更新，触发更新

                支持手工路由汇总

2.区域

（1）特点：易于管理，易于排错，

（2）分类：骨干区域，非骨干区域，特殊区域

（3）路由器类型

        IR：内部路由器，接口都在骨干区域

        BR：骨干路由器：至少一个接口在骨干区域

        ABR：区域边界路由器，至少一个接口在骨干区域，并且与其他区域相连

        ASBR：自治系统边界路由器：连接两个/多个不同的路由协议，并且需要重分布

（4）区域规则：

        骨干区域要连续

        存在多个区域的时候必须要有骨干区域

        两个不同的区域之间要用骨干区域连接（非骨干区域必须和骨干区域相连）

3.RID

        （1）手工指定一个设备--相当于是一个设备的标识

        （2）选择的规则

                        手工指定优先

                        选择回环口最大的

                        没有回环口，选择物理接口双up，ip地址越大越优

4.五个报文

        hello：发现建立和维护邻居关系，hello time是10秒，dead time是40s

        邻居无法建立的原因：两端的hello和死亡时间不一致，认证不一致，两端的区域id不一致

        DD/DBD：发送自身全部的链路状态数据库摘要信息

                字段：I--代表这是第一个DD报文

                           M--代表这不是最后一个DD报文

                           MS--代表自己是master

        LSR：通过发来的链路数据库摘要信息，对比自身的数据库摘要信息，去请求自身缺少的LSA信息

        LSU：发送对方请求的LSA信息

        LSack:确认对方发送的LSA信息

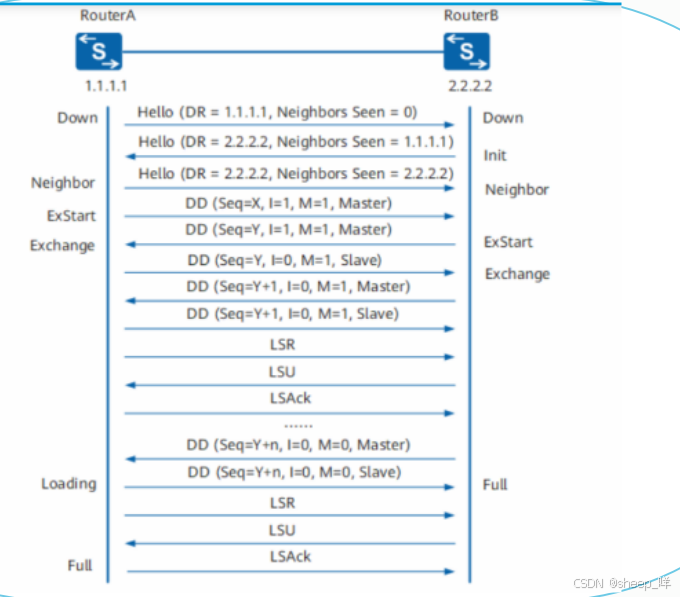

5.工作流程

 先发送hello包判断邻居关系是否建立，再互相发送DD报文，选举出主从设备，发送四次DD报文交互后，LSDB摘要交互完成。LSR去请求自己没有的LSA信息，LSU去更新对方请求的LSA，LSACK对LSA信息进行确认。

6.度量值

（1）度量值计算=到达所有接口开销的总和

（2）公式=10^/8/带宽

（3）常见开销

                以太网口开销默认是10

                串行接口默认开销是64

                g口默认开销是1

                快速以太网接口默认开销是1

7.七个状态

        ①邻居表生成阶段

        down：双方还没有开始发送hello

        init：收到了邻居发来的hello，但里面没有我的RID

        2-way：收到邻居发来的hello包，里面有我的RID--此时邻居关系建立

        ②拓扑表收敛完成

        exstart：协商主从，保证DD报文正常发送和接受

        exchange：互相发送DD报文

        loading：发送LSU，LSR，LSack

        ③拓扑表收敛完成

        full：邻接关系建立

8.DR/BDR

（1）角色：DR/BDR/DRother

（2）选举：先选举接口优先级，越大越优；再选举RID，越大越优；DR是BDR晋升上来的

（3）工作流程：①所有ospf设备都会往224.0.0.6发送LSA信息更新

                           ②DR收集所有的LSA信息，往224.0.0.5去进行发送

                           ③所有OSPF设备接收到了之后，需要回复LSack

9.LSA类型

（1）LSA1:路由器LSA，通告者是每一台路由器，通告的是本区域内的路由器智联的链路信息和度量值

（2）LSA2：网络LSA，通告者是DR，通告的是本区域内的DR所在网段信息和连接的邻居列表

（串行链路没有LSA2，因为点对点链路不选举DR和BDR）

（3）LSA3：网络汇总LSA，通告者是ABR，后续由其他区域的ABR传递，通告的是其他区域的路由信息

（4）LSA4：Summary ASB Link States，通告者是ABR，通告的是ASBR的RID，以及到达ASBR的开销，通告范围是整个OSPF区域

（5）LSA5：外部LSA，通告者是ASBR，通告的是整个ospf区域中外部区域的路由信息（重分布进来的路由信息）

（6）LSA7：NSSA区域，通告者是ASBR，自己产生是外部区域的路由信息，只在nssa区域传播

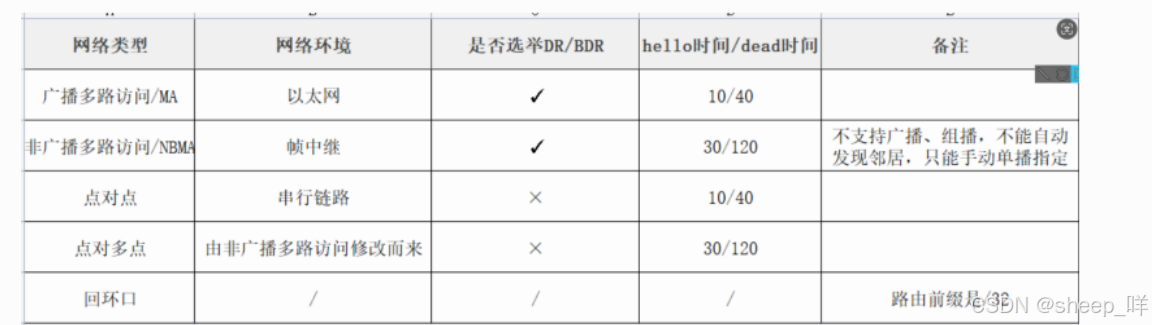

10.网络类型

如果链路一端是点对点网络类型，一端是广播多路访问类型，这个时候邻居关系可以建立成功吗？会进行LSA信息的交互吗？路由学习是否正常？

邻居关系建立正常，会进行LSA信息的交互，路由学习是不正常的

11.路由类型

O：区域内路由信息

OIA:区域内路由信息

OE2：不可靠学习，以LSA5的形式学习，默认情况下，是以OE2的形式学习外部路由信息

           度量值计算=AS外部开销（思科默认是20，华为华三默认是1）

OE1：可靠学习，以LSA5的形式学习外部路由信息，需要手动指定

           度量值计算=AS外部开销（思科默认是20，华为华三默认是1）

           是本台查看的设备到达ASBR设备沿途出接口开销的累加和

ON1：从NSSA区域学习到的路由信息

ON2：从NSSA区域学习到的路由信息

12.区域间防环机制

（1）非骨干区域必须和骨干区域相连

（2）区域间的水平分割

（3）ABR从非骨干区域接收到的LSA3信息是不会用于路由计算的

13.不连续区域

（1）为了解决的问题：骨干区域和非骨干区域不相连，骨干区域不连续

（2）解决方案：使用隧道，虚链路和gre tunnel

14.路由汇总

（1）原则：谁产生谁负责谁汇总

（2）注意点：链路状态协议是不能在接口下进行汇总的，在汇总的设备上会出现null 0（黑洞路由）

（3）作用：减少路由表的条目信息

（4）配置：区域内，不可以进行区域内汇总，因为区域内的LSDB数据库要进行同步

                    区域间，在ABR汇总

                    区域外,在ASBR 汇总
