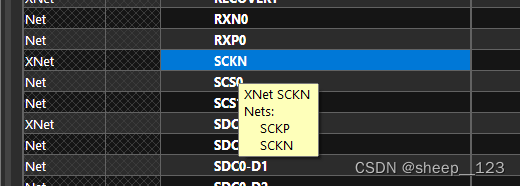

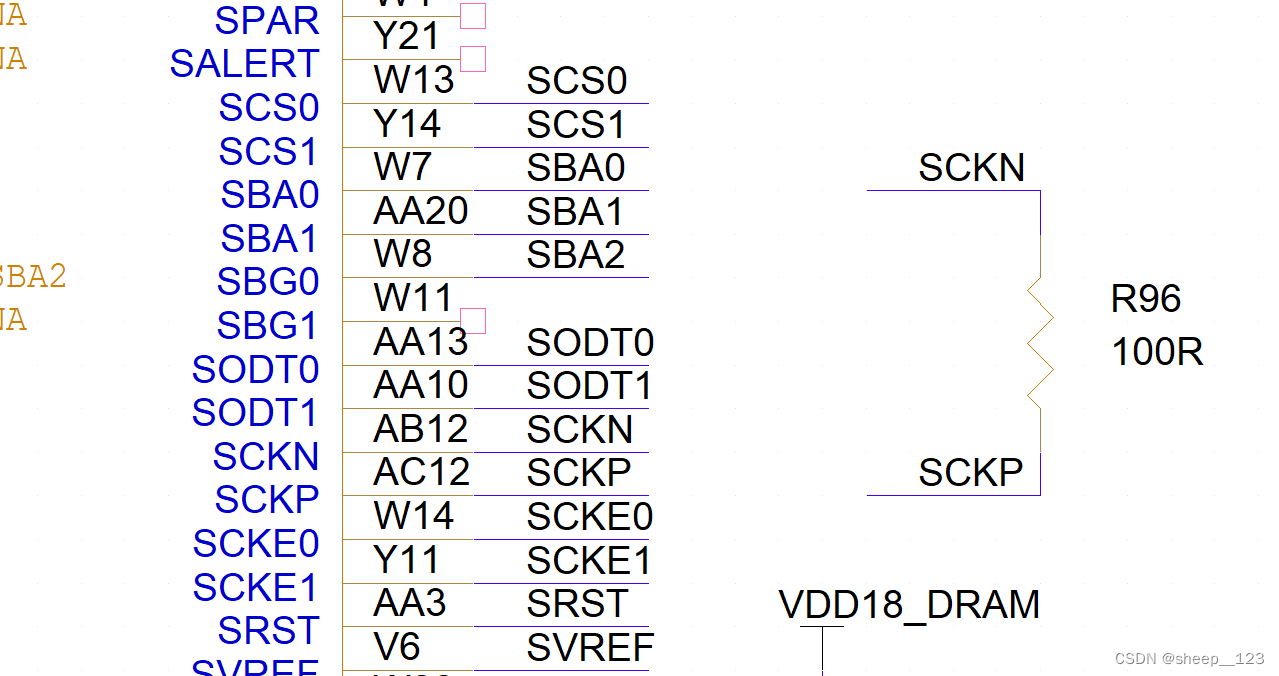

在orcad中画好原理图,同步到pcb后,查看引脚时,发现会出现一些xnet,但有的xnet我们并不需要,比如我这里的SCKN与SCKP的差分时钟信号之间并联了一个电阻,而它自动把他们俩识别成了一个xnet,导致我没法设置差分信号。
解决方法

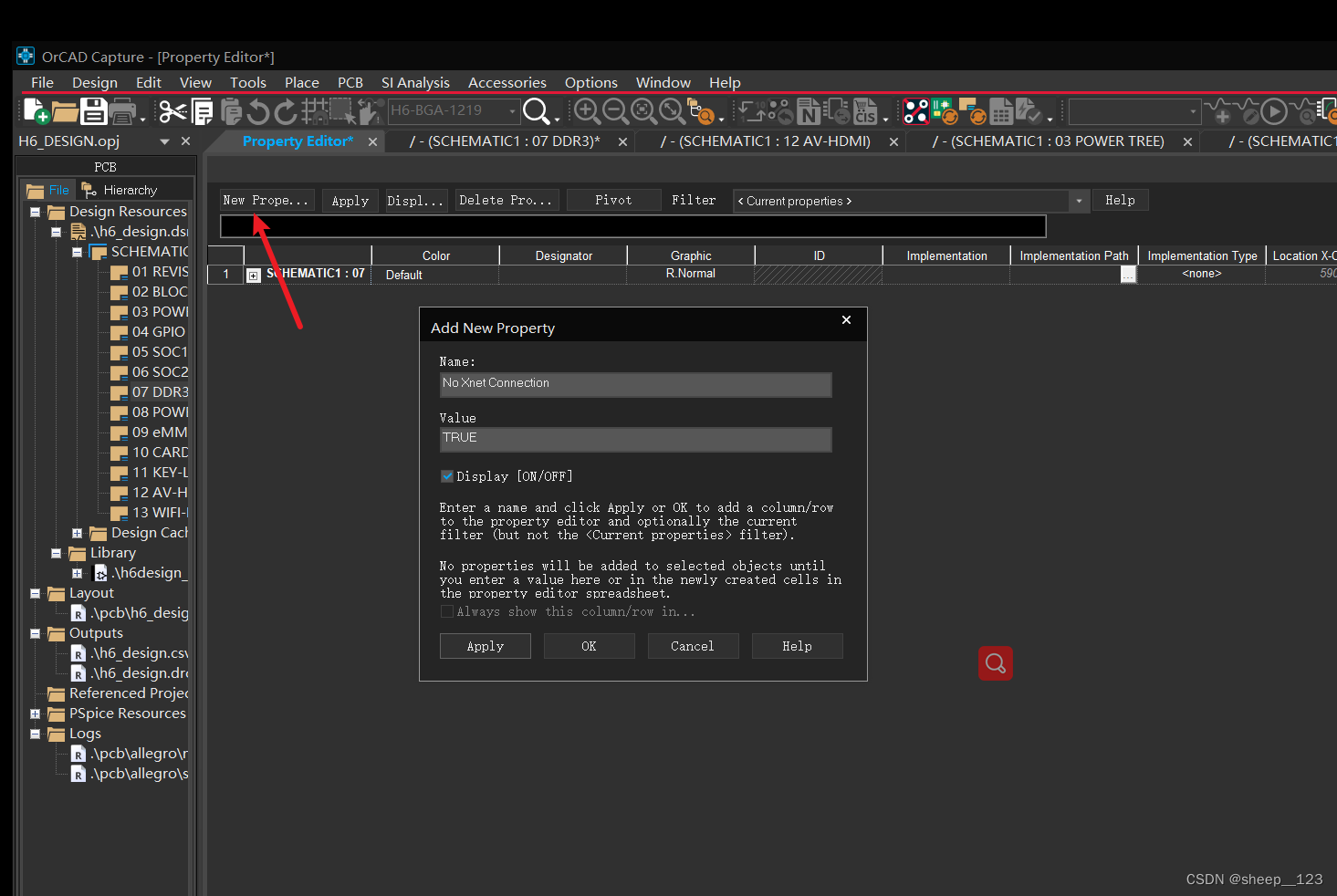

网上查到的通过删除器件的模型属性的方法没用。需要在orcad中,找到那个串联电阻,双击进入属性界面,点击左上角的net property,添加属性名 No Xnet Connection, value 设置为TRUE。

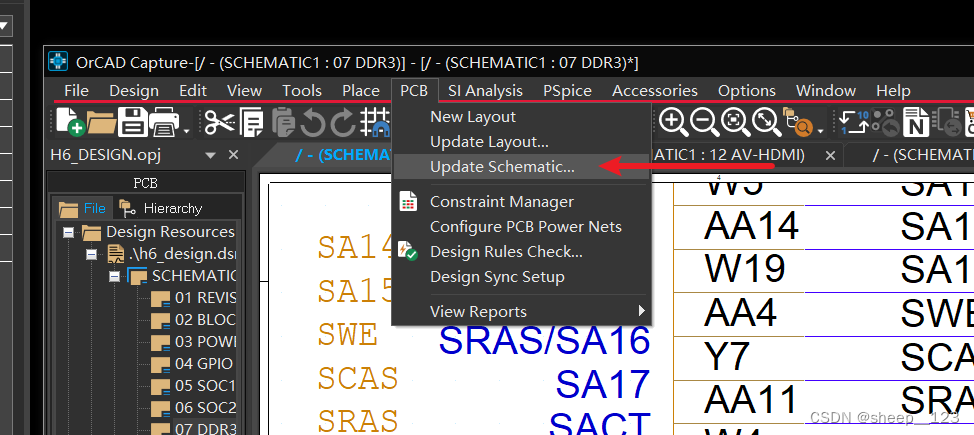

设置完成后,更新到PCB中

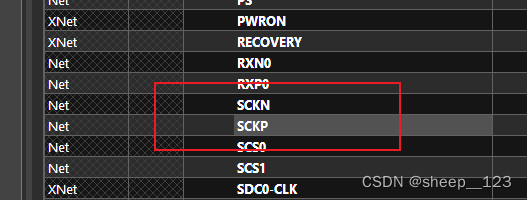

这是就发现刚才的xnet消失了,变成了SCKN和SCKP
