***背景：***差分线有串联电阻或者电容的情况下想设置包含电阻或者电容，然后，不限麻烦可以再串阻前后设置两次。

操作：
以17.4未列子，其他版本大同小异

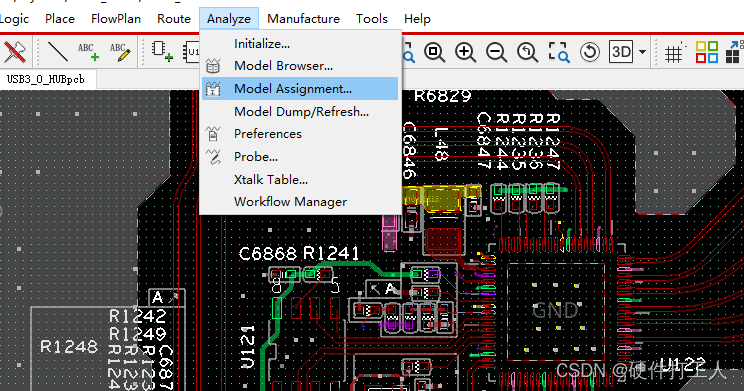

在这里插入图片描述

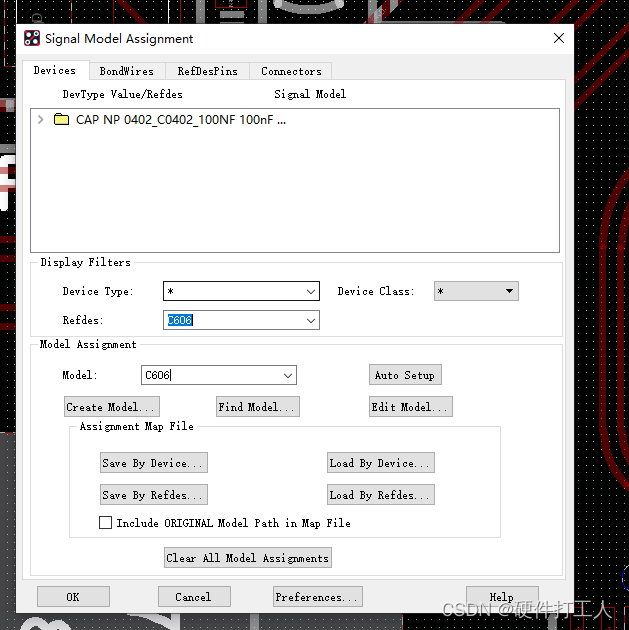

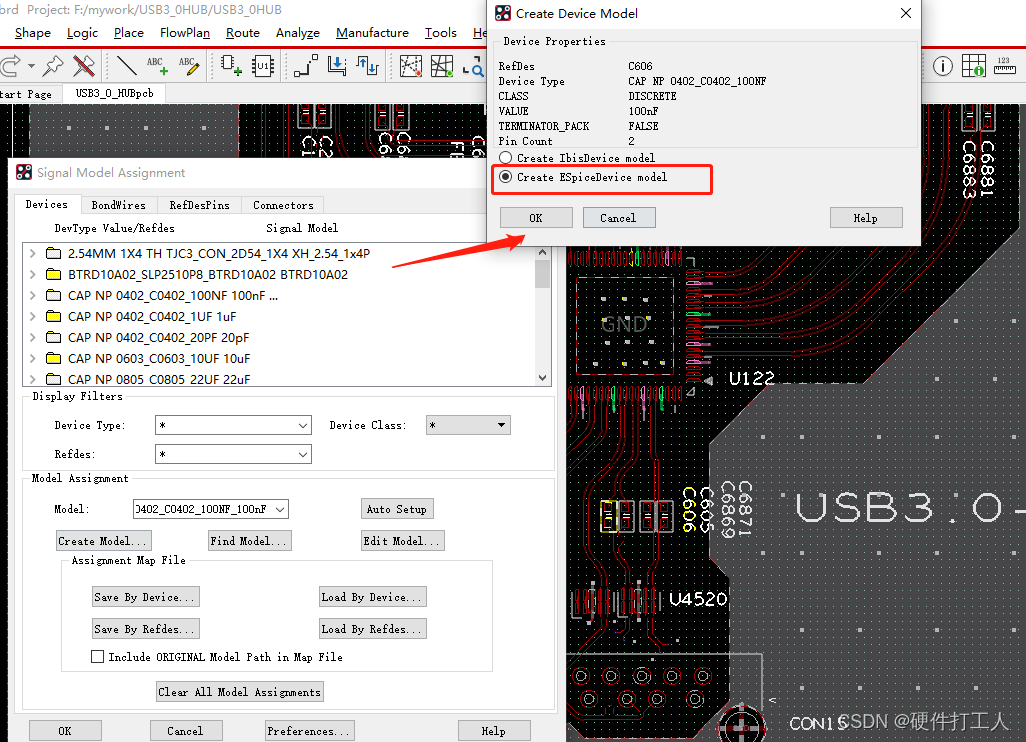

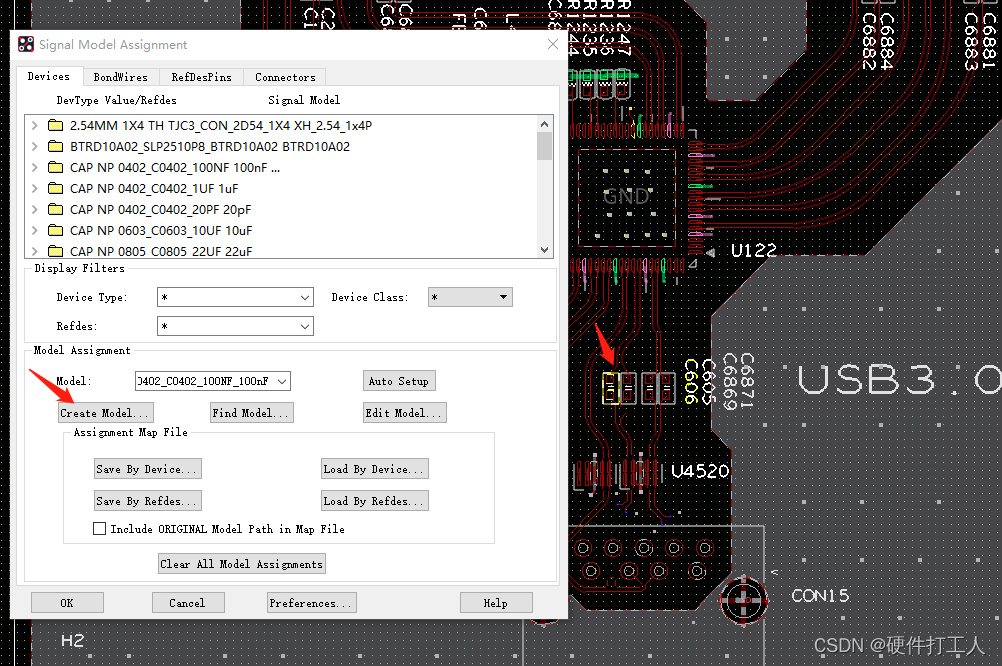

先鼠标单击PCB上的电容或者其他串联器件，再create Model
在这里插入图片描述

然后OK
在这里插入图片描述

在这里插入图片描述

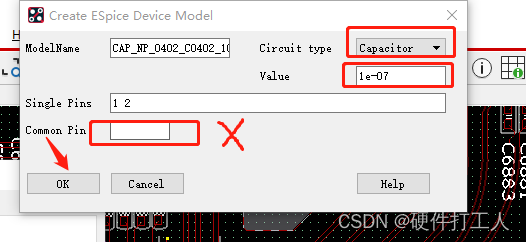

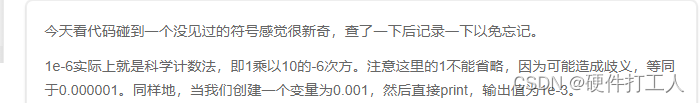

其中1e-07意思是110的-7次方，算出来100nf=0.1uf=110的-7次方F
在这里插入图片描述
然后连续两次ok

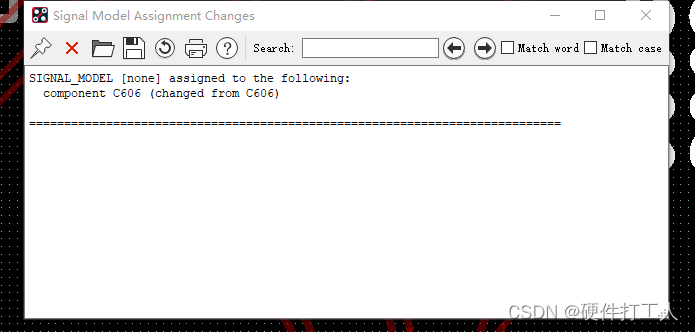

在这里插入图片描述

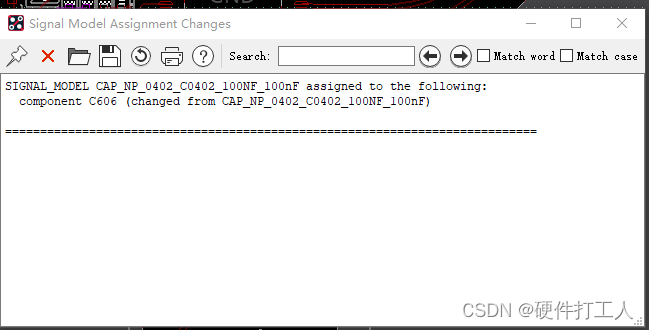

说明已经设置成功

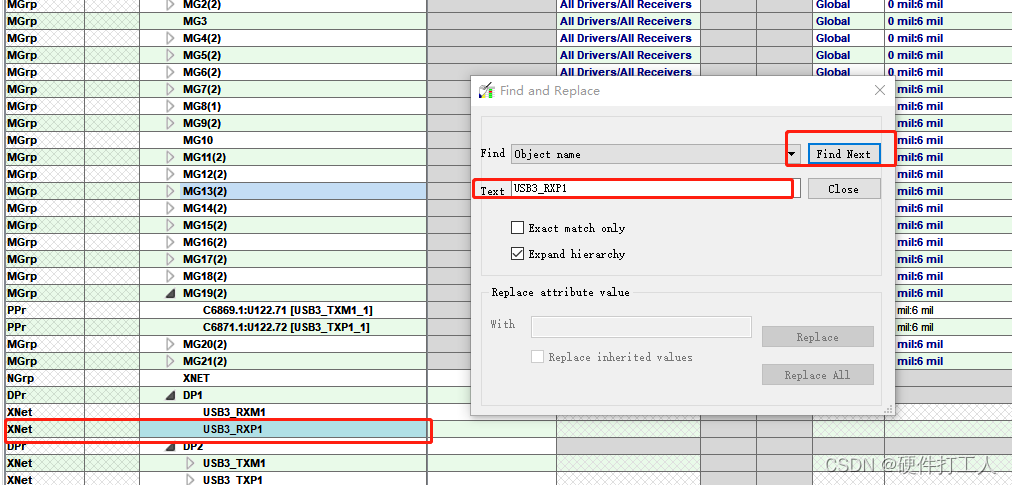

然后去设置规则里搜索这个网络，直接Ctr+f
在这里插入图片描述
此时XNET已经显现

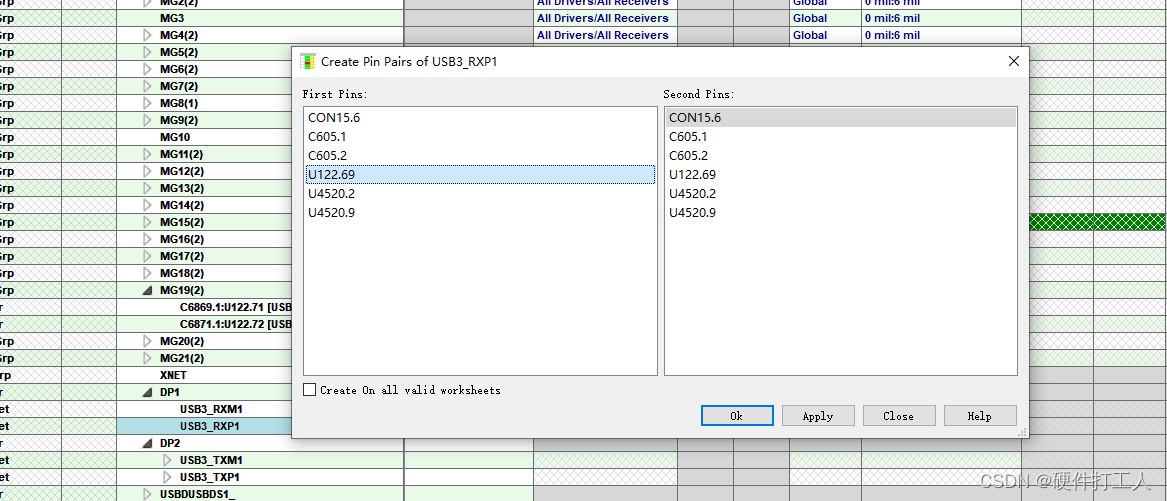

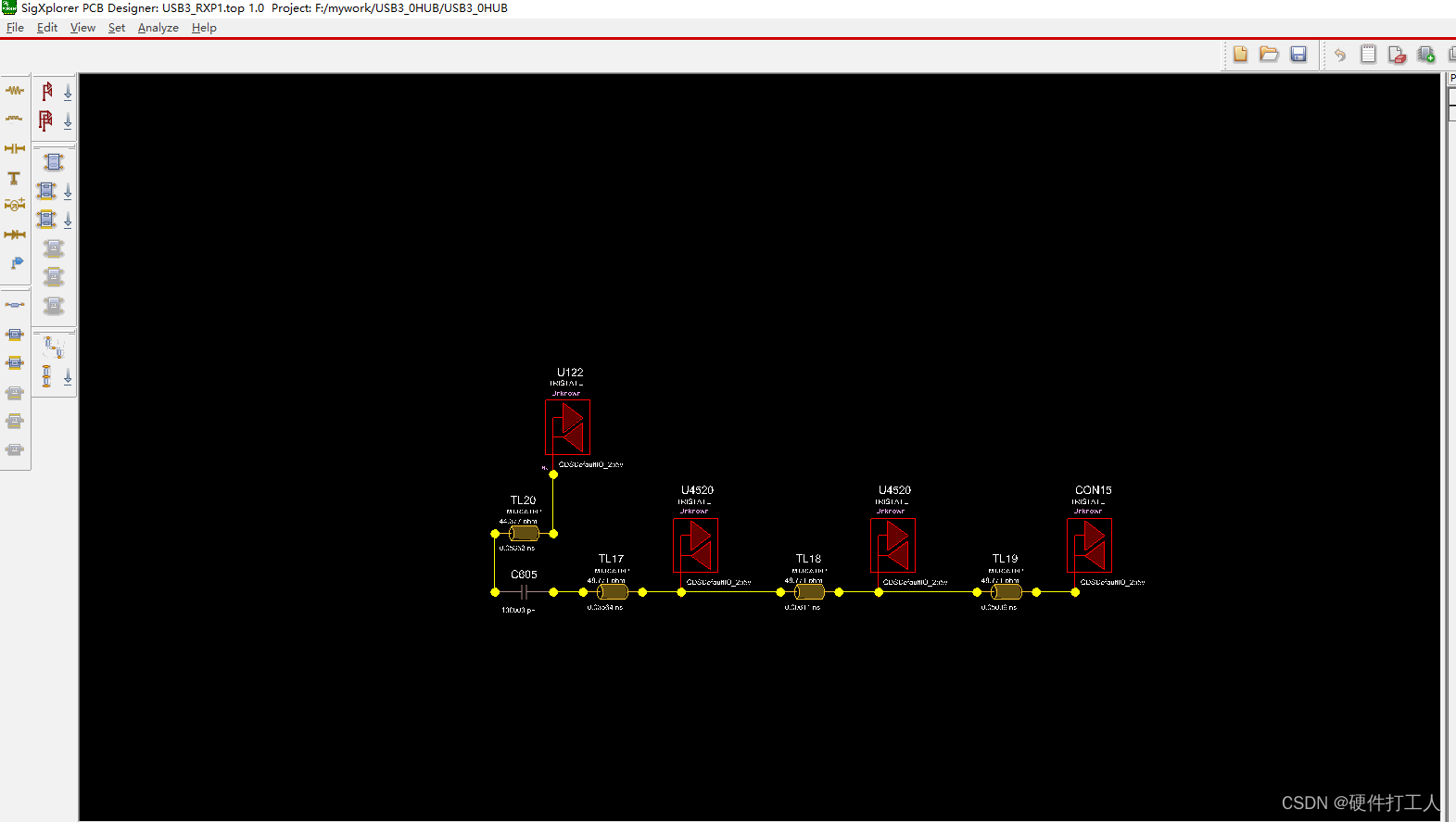

可以手工创建PIN pair或者sig X plorer,首位选择起始和终点即可

在这里插入图片描述
在这里插入图片描述
删除X NET：
在这里插入图片描述

按照上诉方式单击需要删除器件上的XNET
在这里插入图片描述

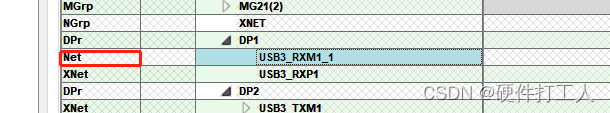

model选择none,此时原来的XNET变成了NET
在这里插入图片描述
在这里插入图片描述
