硬件学习 软件 Cadence day09 芯片PCB 封装导出DXF 文件

1.打开自己要导出 DXF 文件的 PCB 封装   (Allegro 软件)

---

---

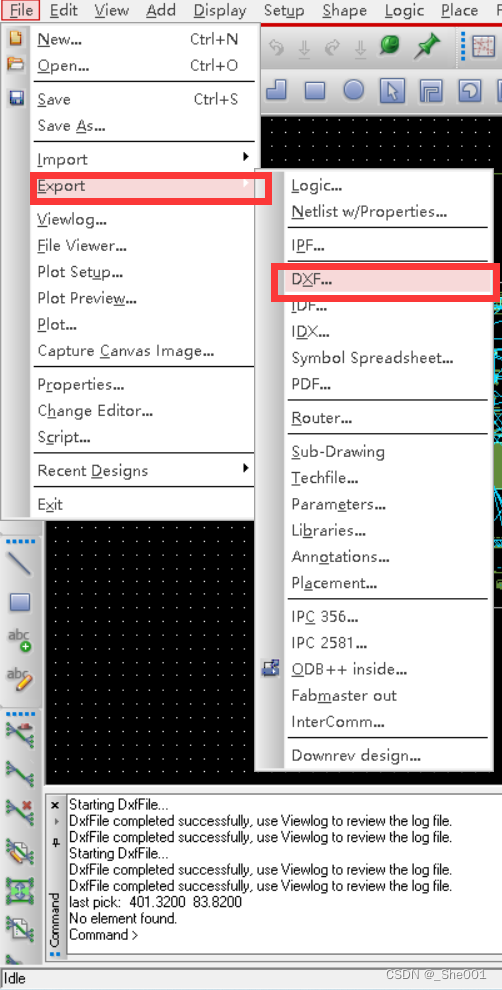

2.导出DXF 文件的按钮

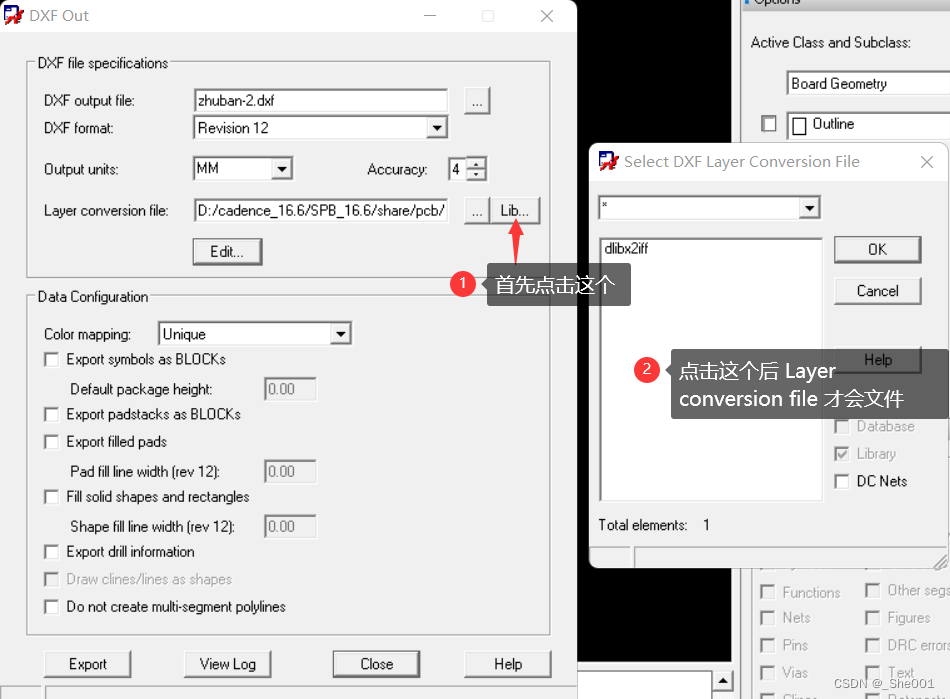

1.点击按钮，打开窗口

 DXF 输出的文件， 是你自己现在打开的图层

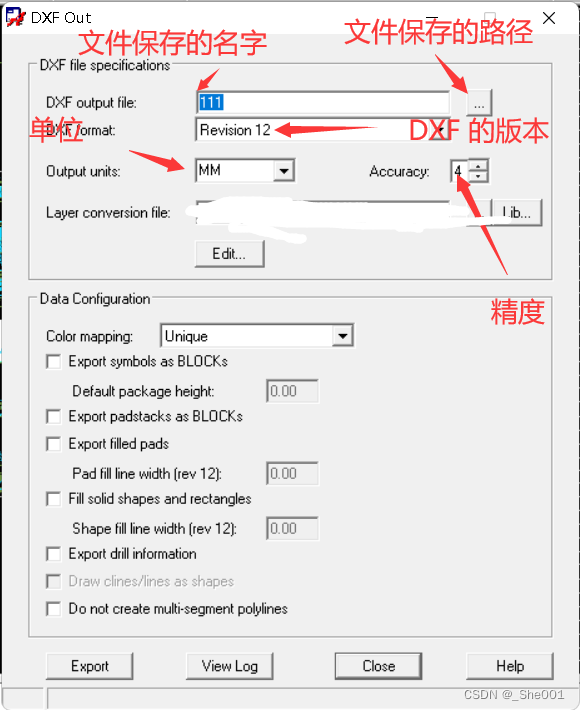

2.填写数据

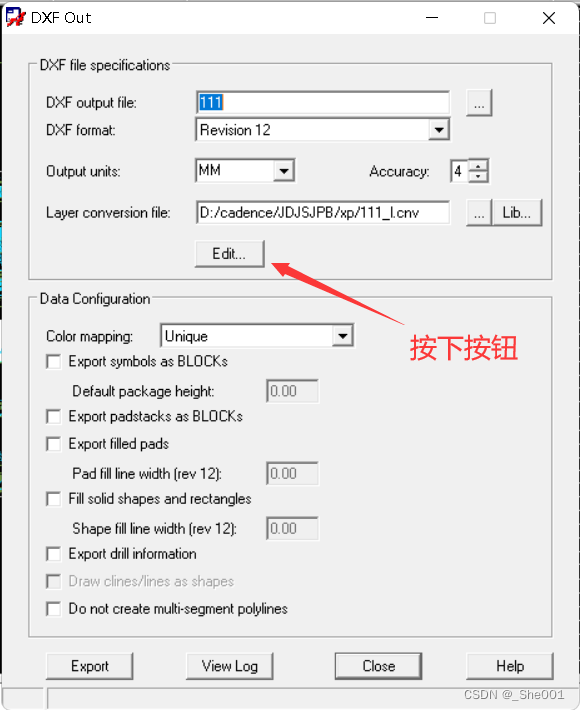

3. 按下 Edit... 按钮

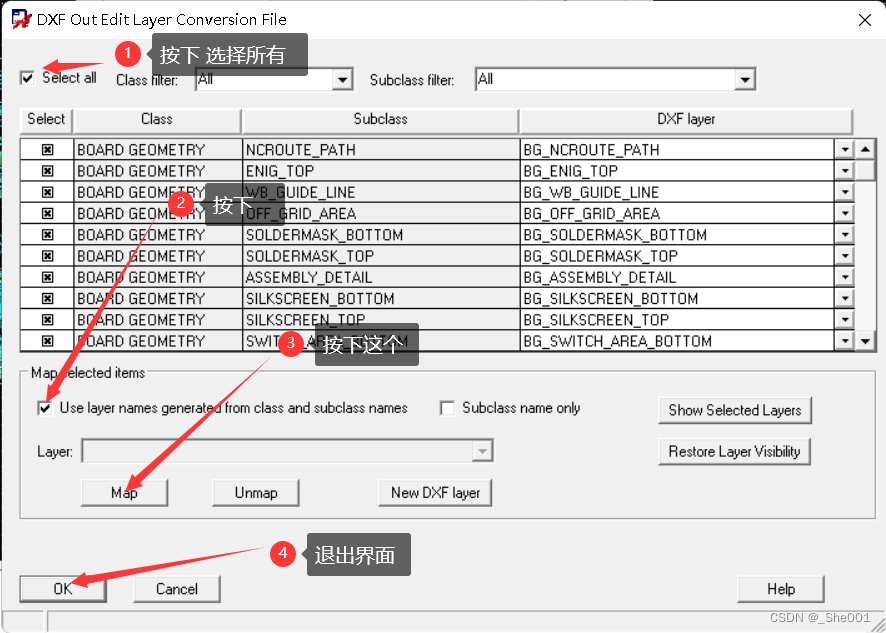

4.  编辑数据

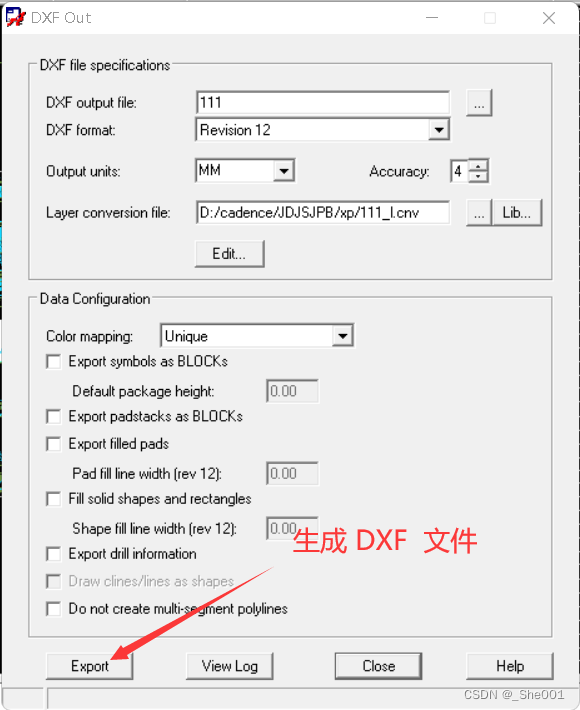

5. 导出数据 ，生成DXF  文件

下面的选项自己选择 ：

Color mapping    ：                     颜色映射

Export padstacks as BLOCKs      将焊盘堆栈导出为BLOCK

Export filled pads                        导出填充焊盘

Fill solid shapes and rectangles   填充实心形状和矩形
Export drill information                导出钻孔信息

Do not create multi-segment polylines   不创建多段多段线
