AD20 普通等长与差分等长

1.首先对需要等长的信号线进行分类 :
普通等长就在设计->类->net class
差分等长首先在原理图中进行差分标识，然后在pcb中
设计->类->dif pair class
2.然后完成布线
3.在设计中点击规则

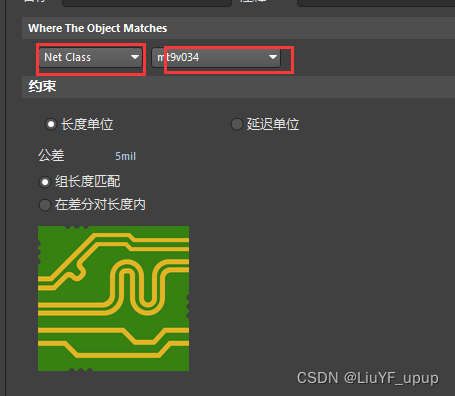

等长规则 high speed->matched lengths(新建分组)
根据分类选择以及误差长度
4.然后对布好的线进行蛇形调整（以最长的为基准：点击网络等长调节按tab选择基准）
