『Plotly实战指南』--架构与设计理念

在数据科学和数据分析领域，数据可视化是理解数据和传达信息的关键环节。

Python 作为最受欢迎的编程语言之一，拥有众多强大的可视化库，而 Plotly 无疑是其中的佼佼者。

本文将深入介绍 Plotly 的架构与设计理念，并详细介绍如何在不同操作系统上安装 Plotly，以及安装过程中可能遇到的问题及解决方案。

1. 架构与设计理念

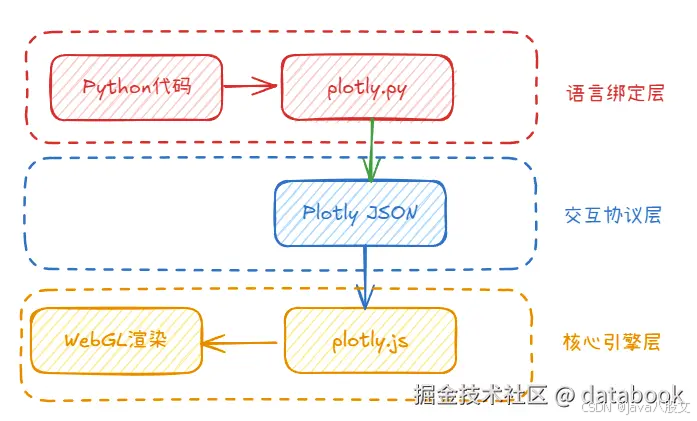

Plotly采用混合架构设计，通过三层体系实现跨平台可视化：

1. 语言绑定层：支持 Python/R/Julia 等语言的 API 封装
2. 交互协议层：通过 JSON 格式实现 Python 与 JavaScript 的双向通信
3. 核心引擎层：基于 WebGL 的 Plotly.js 引擎，提供底层图形渲染能力

Plotly 的架构主要由以下几个核心模块组成：

1. Plotly Graph Objects（go）： 这是 Plotly 最基础的绘图接口，提供了面向对象的绘图方式。通过plotly.graph_objects.Figure和plotly.graph_objects.Scatter等类，用户可以创建和自定义图表的各个部分，如数据、布局、注释等。

go模块是 Plotly 的核心，其他模块大多基于它进行封装和扩展。

1. Plotly Express（px）： Plotly Express 是基于go模块封装的高级绘图接口，旨在提供更简洁、更直观的绘图方式。

它通过函数式编程的方式，允许用户以更少的代码快速生成复杂的图表。

px模块适合数据科学家快速探索数据和生成可视化结果。

1. Plotly Subplots：用于创建包含多个子图的复杂图表。

通过plotly.subplots.make_subplots，用户可以将多个go.Figure对象组合在一起，

实现多图布局，方便对比和展示多个数据集。

1. Dash：Dash是基于Plotly构建的开源框架，用于创建交互式 Web 应用程序。

它允许用户将 Plotly 图表嵌入到 Web 应用中，实现动态数据可视化和用户交互功能。

这些模块之间的关系是层次化的：go是基础，px是封装，Subplots是扩展，而Dash是应用。

通过这种设计，Plotly 满足了从简单绘图到复杂交互式应用的多样化需求。

Plotly 的设计理念强调 交互性 和 灵活性。

与传统的静态图表库（如 Matplotlib）不同，Plotly 的图表支持缩放、平移、悬停查看数据点等交互操作，极大地增强了用户体验。

此外，Plotly 的图表可以通过 JSON 格式进行配置和修改，使得用户能够轻松自定义图表的每一个细节，从颜色、样式到布局和注释。

2. 可视化原理

Plotly的动态可视化功能主要基于 JavaScript 和 Web 浏览器的交互能力。

当用户通过Plotly创建图表时，Plotly会将图表数据和配置信息转换为 JSON 格式，并通过 Plotly.js 在浏览器中渲染图表。

用户与图表的交互（如缩放、平移、点击等）会触发浏览器中的 JavaScript 事件，Plotly.js 会根据这些事件动态更新图表的显示内容，而无需重新加载页面。

此外，Plotly还支持动画效果和实时数据更新。

通过plotly.graph_objects.Figure的frames属性，用户可以定义动画的每一帧，从而实现数据的动态变化。

这种动态可视化功能使得 Plotly 在展示时间序列数据、实时监控数据等方面具有独特的优势。

Plotly通过事件驱动模型实现交互功能：

1. 数据绑定：将 DOM 元素与数据对象关联
2. 事件监听：捕获鼠标 / 键盘事件（如点击、悬停）
3. 状态更新：触发回调函数更新图表状态
4. 增量渲染：仅重绘受影响的部分（而非整个图表）

3. 安装

安装 Plotly 是使用它的第一步。

在不同操作系统上安装 Plotly 的方法大同小异，一般都是以下几步：

bash

代码解读

复制代码

# 使用 pip 安装 pip install plotly # 在 Anaconda 环境中安装 conda install -c plotly plotly

python

代码解读

复制代码

# 验证安装 import plotly print(plotly.__version__)

Plotly的安装依赖于多个Python包，如numpy、pandas和requests等。

在安装过程中，可能会出现的兼容性或者依赖冲突问题，以下是常见的排查和解决方法。

1. 网络问题：如果在国内安装 Plotly 时遇到网络问题，可以使用国内的镜像源。

bash

代码解读

复制代码

pip install plotly -i https://pypi.tuna.tsinghua.edu.cn/simple

1. 依赖冲突问题，先根据错误信息排查，再更新依赖。

通常会显示依赖冲突的错误信息。例如：ERROR: Cannot install plotly because of dependency conflicts.

先检查现有依赖版本：pip list

如果某个依赖包版本过低，可以通过以下命令升级：pip install --upgrade <dependency>

比如升级numpy版本：pip install --upgrade numpy

1. Python 版本不兼容问题，Plotly 需要 Python 3.6 或更高版本。如果系统中安装了较低版本的Python，可能会导致安装失败。

解决方法就是从官网下载并安装最新版本。

1. pip 版本过低问题，先升级pip，再安装Plotly。

bash

代码解读

复制代码

python -m pip install --upgrade pip

1. 安装路径权限问题，如果Python安装路径没有写入权限，可能会导致安装失败。

如果当前用户对 Python 安装路径的写入权限不足，可以尝试以下方法：

bash

代码解读

复制代码

# 在 Linux/Mac 系统中，使用 sudo 提升权限 sudo pip install plotly # 在 Windows 系统中，以管理员身份运行命令提示符或 PowerShell

如果不想使用管理员权限，可以将 Plotly 安装到用户目录：

bash

代码解读

复制代码

pip install --user plotly

4. 总结

Plotly通过分层架构实现了 代码简洁性 与 功能强大性 的平衡。

安装时需注意环境隔离与依赖版本管理，遇到问题可优先通过升级工具链或使用官方渠道解决。

建议结合 Jupyter Lab 或 Dash 探索其完整生态能力。

如果你对 Plotly 的高级功能感兴趣，如 Plotly Express、3D 图表绘制等等的使用，可以继续关注后续文章，我们将深入探讨这些主题，一起领略Plotly的更多魅力。
