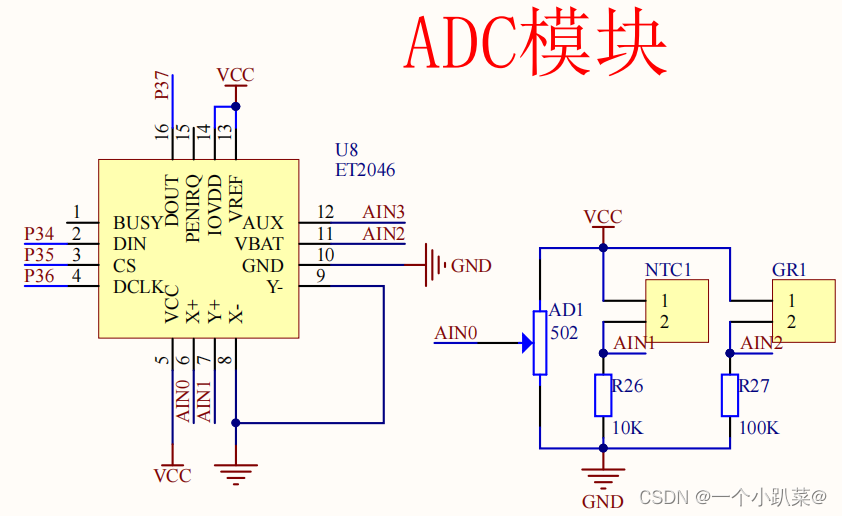

XPT24046AD/DA 转换器

介绍：XPT2046 是一款 4 线制电阻式触摸屏控制器，内含 12 位分辨率 125KHz 转换速率逐步逼近型 A/D 转换器。

通讯协议：SPI

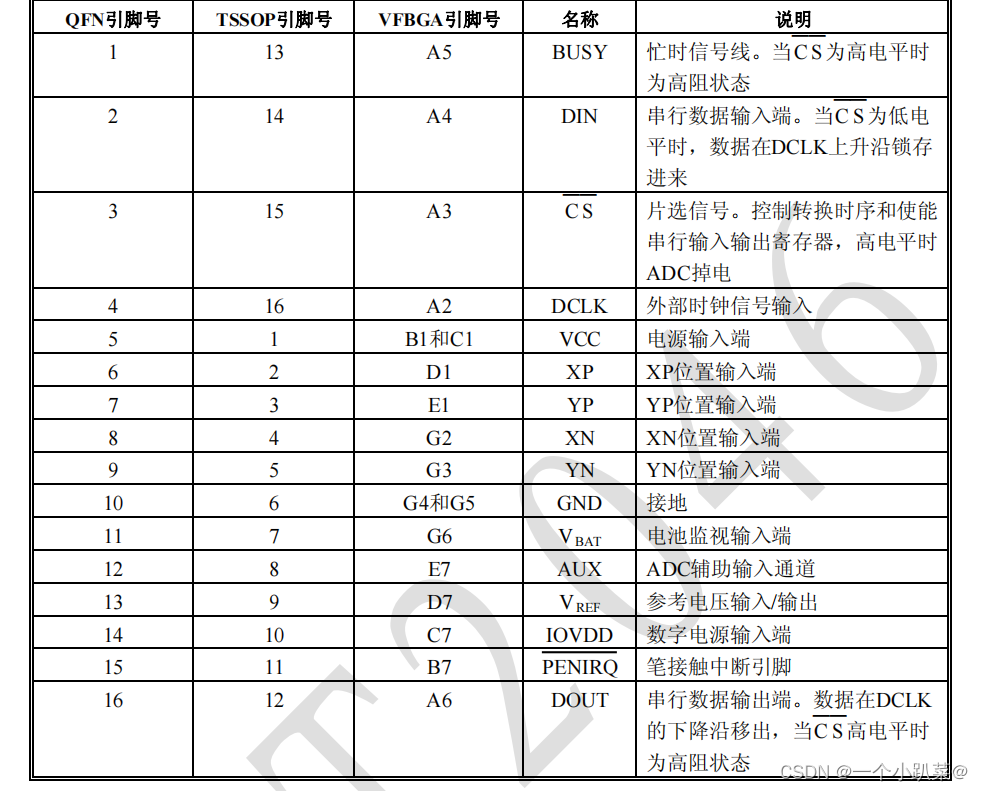

一、引脚介绍：

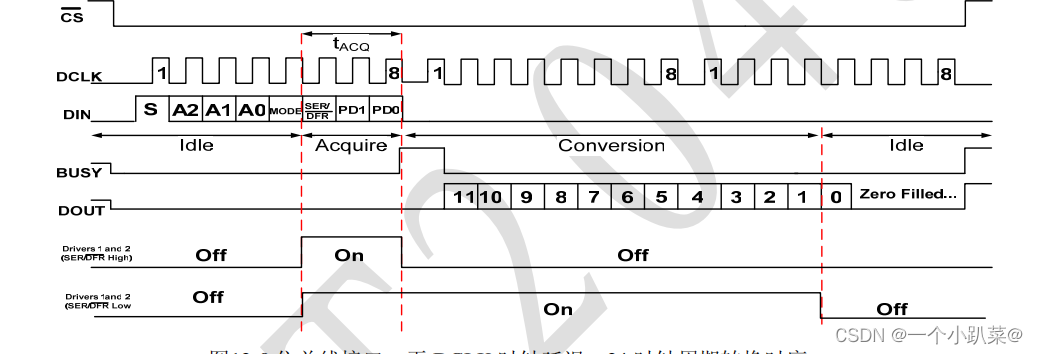

二、时序说明：

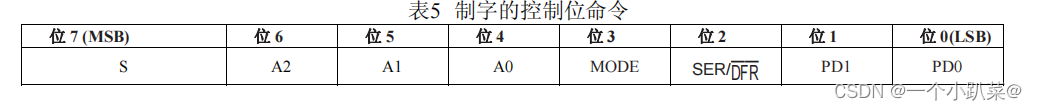

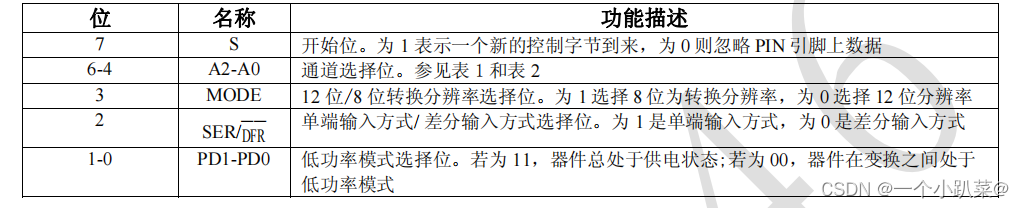

 三、命令字：

---

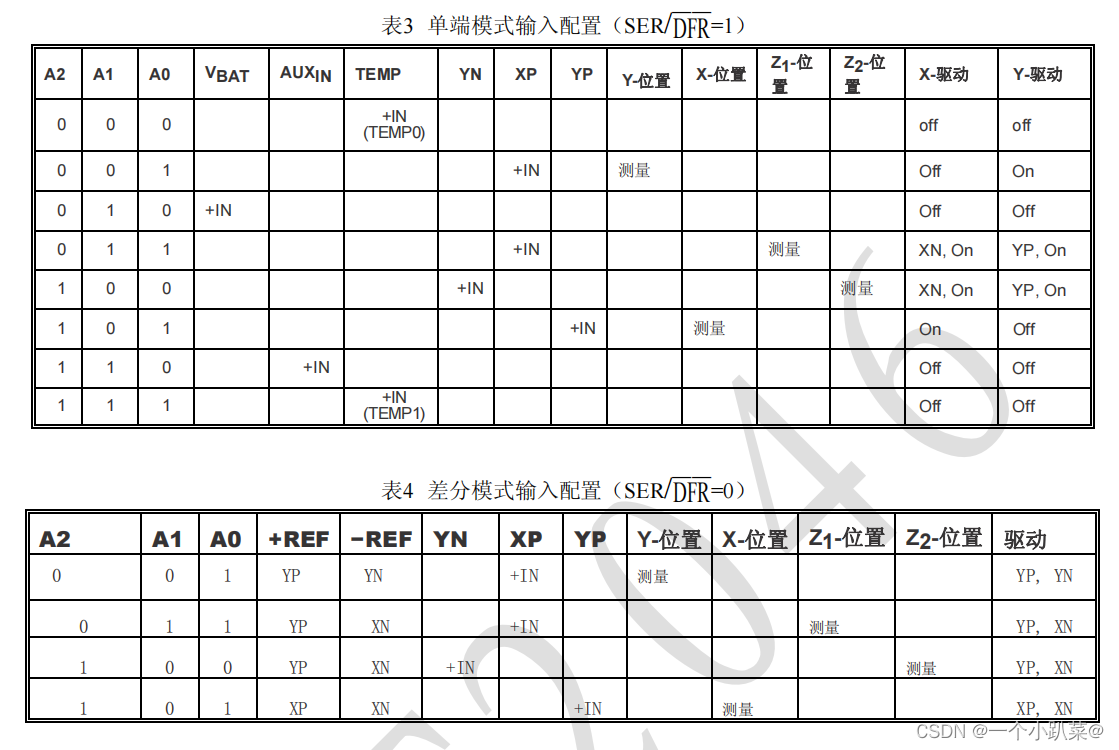

 四、单端模式和差分模式软件配置：

---

五、AD转换

代码：

/**
   *   @brief       读出AD值
   *   @param       Command
   *   @retval      ADVAlue
**/

unsigned int XPT2046_RendAD(unsigned char Command)
{
	unsigned int ADVAlue=0;
	SPI_WirtCommand(Command);

  ADVAlue=SPI_RendData();

	return ADVAlue;  //若选择读出选择12位的，则用int补0，若选择读出8位的，可以用char直接读出
}

代码：

命令字宏定义（12位）


#define XPT2046_XP 0x9C
#define XPT2046_YP 0xDC
#define XPT2046_VBAT 0xAC
#define XPT2046_AUX 0xEC
