PDC钻头刀翼的设计方法

PDC钻头的刀翼形状受冠部形状和切削齿分布的影响较大，因此没有统一的设计方法，本文提供一种PDC钻头刀翼设计方法和程序，仅供交流使用。

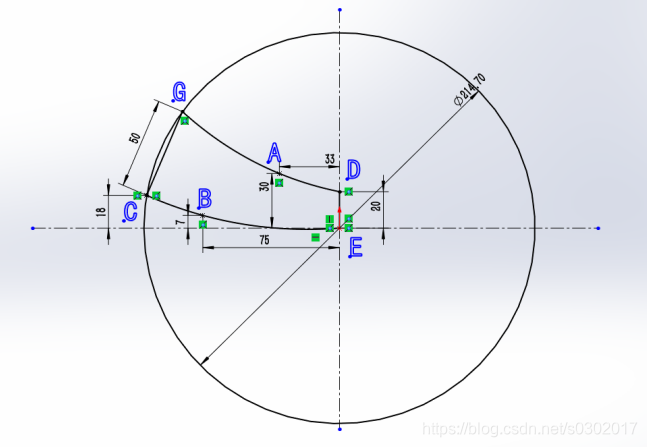

PDC刀翼的形态，主要又钻头外圆和样条曲线GAD和CBE组成。



图中给出了参考的设计数值，实际设计数值应由切削齿分布自行调整。

MATLAB设计程序：

clear;

clc;

hold on

[R0,yc0,Ax0,Ay0,Bx0,By0,Cy0,Dy0]=textread('.\d_daoyishuju_200123.txt','%s%s%s%s%s%s%s%s','headerlines',1);%读取c点yc坐标

R1=str2num(cell2mat(R0));

yc1=str2num(cell2mat(yc0));%将yc坐标的cell类型转化成字符型yc1

xc1=(107.35^
