本文详细介绍了如何将MATLAB生成的曲线导入SolidWorks，通过插入XYZ坐标绘制草图实体。澄清了一个常见误解，即不需要MATLAB生成相同样条曲线，只需定义几个关键点，即可在SolidWorks中生成样条曲线，与软件自身生成曲线的方式一致。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在之前的文章（将matlab程序生成的曲线导入solidworks中并生成实体）中笔者介绍了一种将matlab生成的曲线导入solidworks中，并绘制草图实体的方法。这种方法主要是通过插入xyz坐标来导入样条曲线。但是在之前的文章中插入的曲线是由许多点组成的，这不免会使读者产生误解，片面的认为这种方法生成的曲线必须在matlab中生成相同的样条曲线。

实际上，这种通过导入xyz坐标来生成样条曲线的方法，与solidworks中实际使用的样条曲线方法一致，即：通过确定几个点，即可生成一条样条曲线，而不是已知该曲线上的所有坐标。

比如：

lineGAD=[xg2 yg2 0;Ax1 Ay1 0;0 Dy1 0];
fid1=fopen(['d:\','z_daoyiGAD.txt'],'w');%开始将C矩阵的数据存到D盘的C.txt文件中
[l,m,n]=size(lineGAD);
for i=1:l
    for j=1:m
        for k=1:n
        fprintf(fid1,'%f\t',lineGAD(i,j,k));
        end
    end
    fprintf(fid1,'\r\n');
end
fclose(fid1);%结束

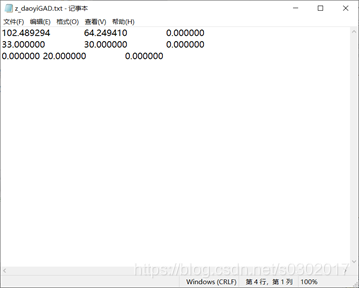

上述程序为画一条样条曲线GAD的matlab程序，生成的txt文件如下：
