本文介绍了如何创建STM32的固件项目，选择Cortex-M3的STM32F103R6控制器。接着，详细讲解了在工程文件中添加LED元件和电阻，以及电路连接步骤。在Keil5中编写程序并编译生成HEX文件，最后将HEX文件导入电路进行仿真运行。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

Proteus仿真STM32流水灯实验例程

先建立新的工程文件

注意事项：

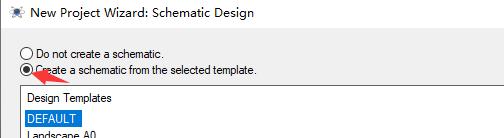

一、选择从选中的模板中创建原理图。
在这里插入图片描述

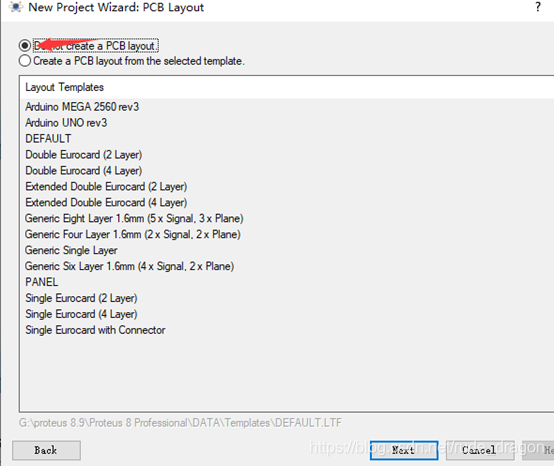

二、选择不创建PCB布版设计。
在这里插入图片描述

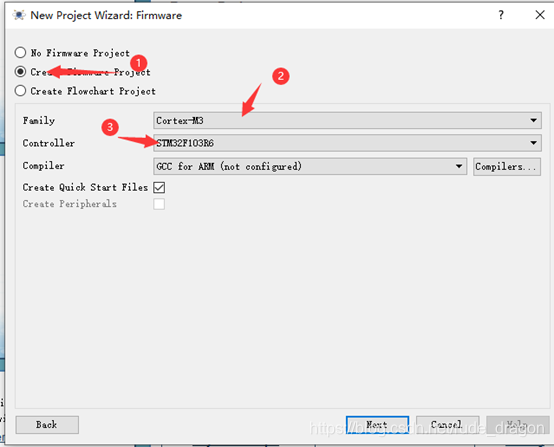

三、选择创建固件项目，其中：系列选择Cortex-M3，Controller选择STM32F103R6，点击下一步，然后创建成功。
在这里插入图片描述

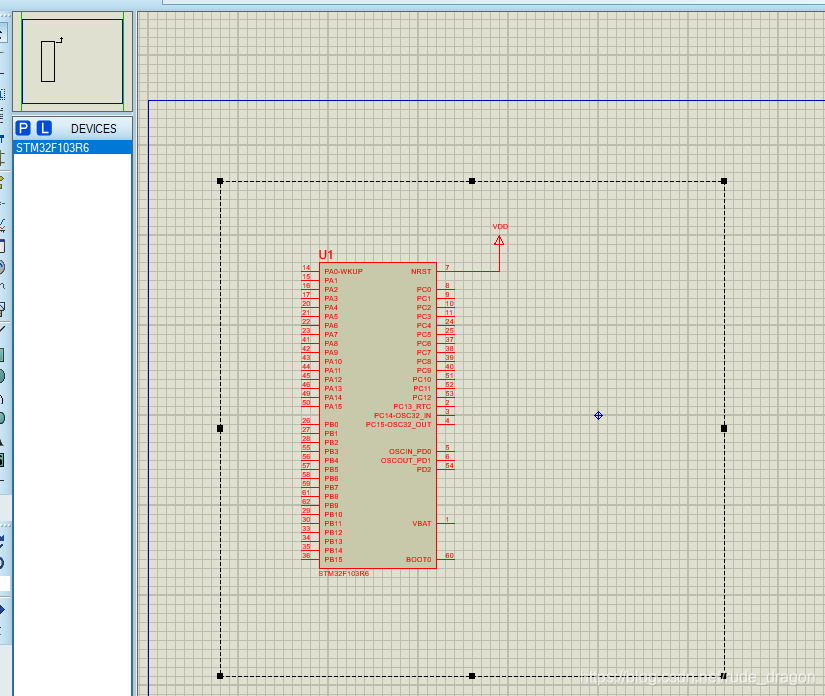

工程图：
在这里插入图片描述

加入元件，然后连接电路图

一、led元件加入（关键字：led-）
二、电阻的加入，并在加入后将其阻值改为50（关键字：res）
三、连接电路图为：
