本文介绍了一次基于STM32的OLED屏显实验，涉及汉字点阵编码的生成与应用。实验内容包括显示名字和学号、AHT20温湿度读取及滑动显示。通过工程改写，实现所需功能，详细说明了如何修改字模、添加温湿度读取函数以及控制文字滚动。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

汉字点阵编码

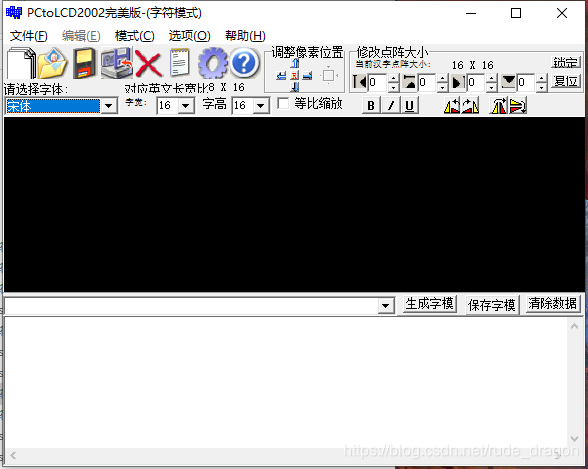

1、这里使用软件PCtoLCD自动生成16*16的汉字字模
在这里插入图片描述

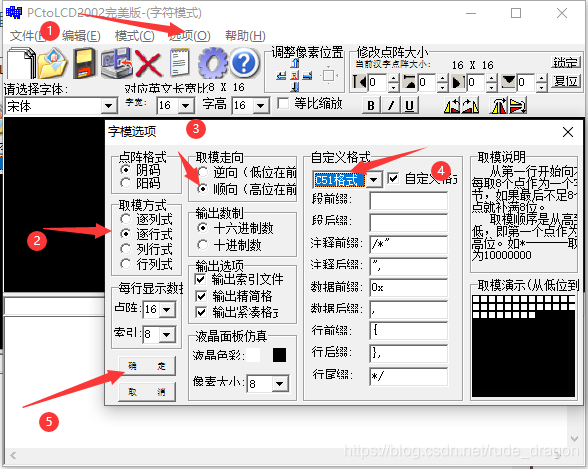

2、设置生成字模方式

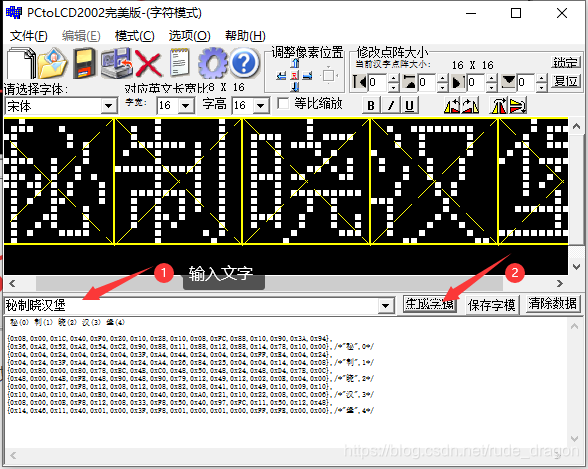

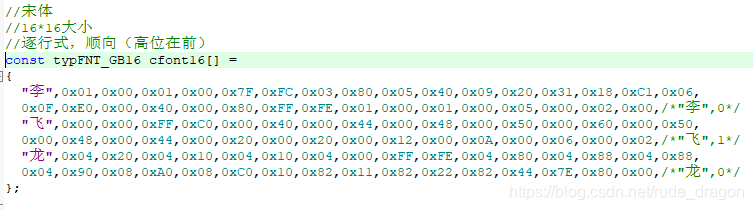

3、生成字模
例如：

实验工程

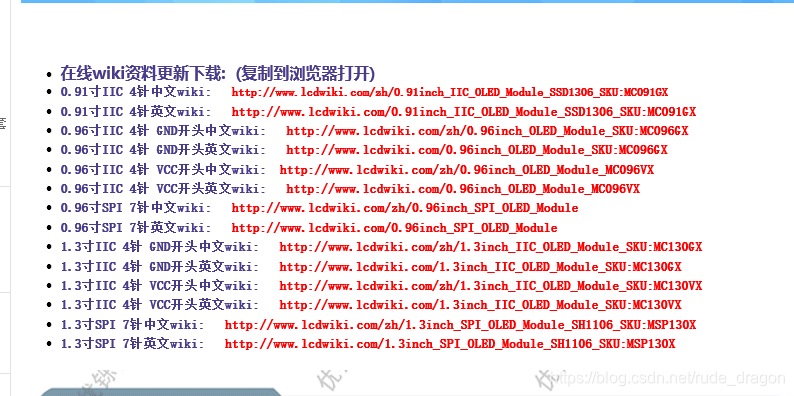

1、这里的显示工程是引用 OLED淘宝商店提供的工程
在这里插入图片描述
2、工程功能展示

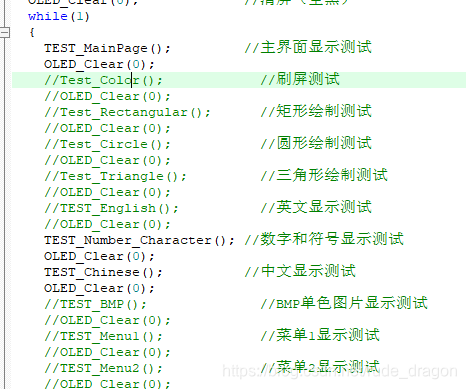

此次试验只需用自己需要使用的功能，其他的可以注释掉

显示自己的名字和学号

工程改写

1、这里下载的SPI工程，在工程中找到变量，以对自己的显示需求进行改写
2、文字修改：

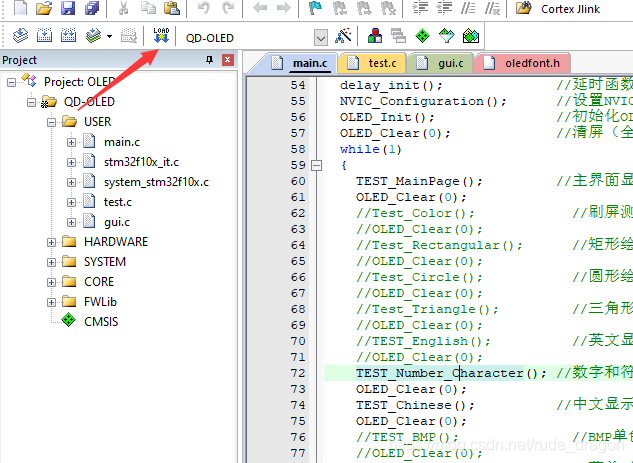

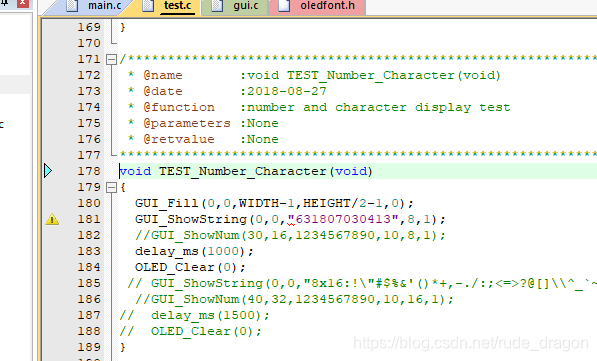

在函数下一一寻找，找到自己需要改变的参数
在这里插入图片描述

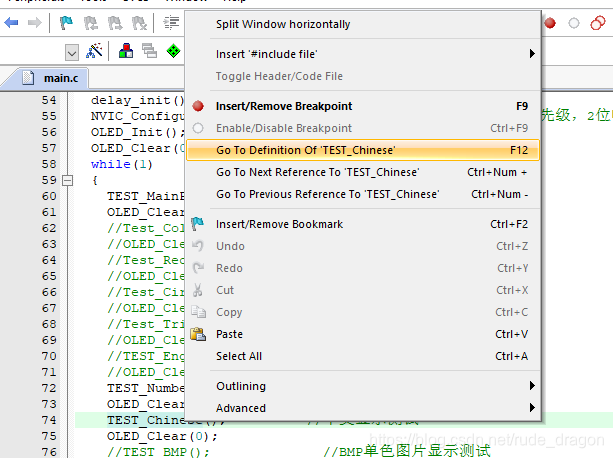

右键函数名称，前往函数定义处

一路寻找，找到参数修改处，将自己想要显示文字的字模写入即可
在这里插入图片描述
3、学号显示：
0-9数字定义已经在工程中写入，只需修改函数参数即可

4、编译烧录程序即可查看实验结果

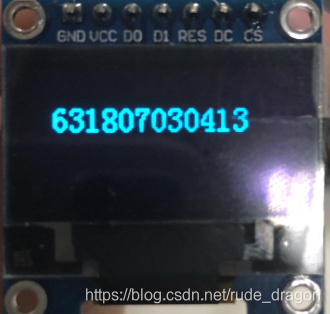

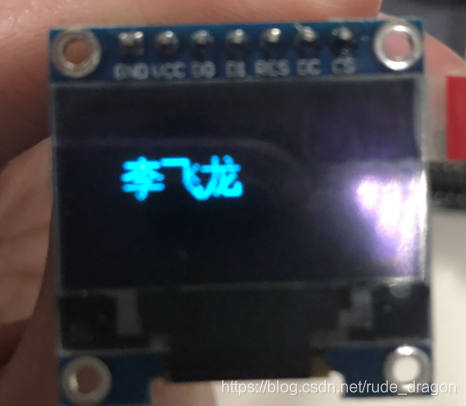

实验结果

在这里插入图片描述

显示AHT20的温度和湿度

工程改写

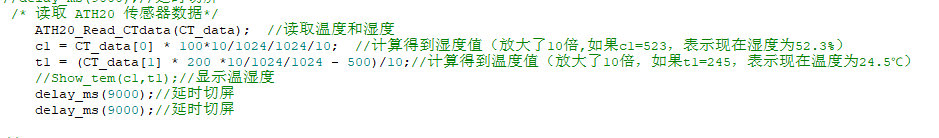

1、加入AHT20温湿度读取函数
在这里插入图片描述
2、AHT20部分代码：

#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "bmp.h"
#include "stdlib.h"
#include "bsp_i2c.h"
#include "ATH20.h"
#include "stm32f10x.h"
#include "stm32f10x_usart.h"
#include "misc.h"
void GPIO_Configuration(void);
void RCC_Configuration(void);

GPIO_InitTypeDef GPIO_InitStructure;

int main(void)
  {
   	int hcr=1;int i1=6,i2=26,i3=46,i4=66,i5=86,i6=106,	i7=126,i8=146,i9=166;
		uint8_t ret = 0;
		uint8_t LED_Stat = 0;
    float P,T,ALT;
    uint32_t CT_data[
